API Radian激光跟踪仪在大型舱段对接装配领域的应用
2023-01-18 来源:国际金属加工网
摘要
小编引言:API Radian激光跟踪仪在大型舱段对接装配领域的应用




概 述



大型舱段,往往具有尺寸和重量巨大的特征。但同时,大型舱段的总装精度又通常有着很高的要求,其对接精度会影响到整个舱段最终的质量。实践中,有设计通过提升加工精度的方式提高最终装配准确性的方案,但实行起来非常苛刻、艰难;而更加有效的方法,则是通过改善和优化装配方法,对整个装配过程的顺利实施起到支撑作用。

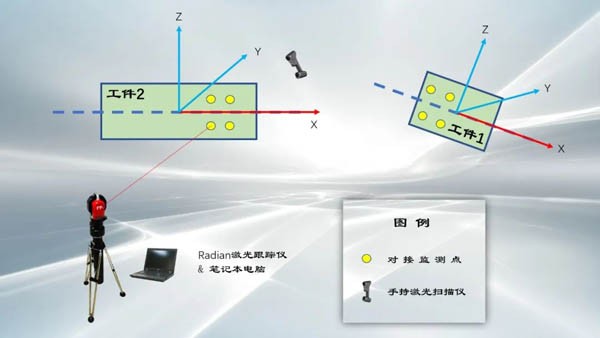

图1:对接过程监控示意图



API高精度测量对接方案



结合大型舱段自身的特点和装配需求,基于API品牌Radian激光跟踪仪的自动对接技术的应用,可有效提升装配精准度和工作效率。



API解决方案,如图1所示,将Radian激光跟踪仪布设在移动端舱段旁,监控在大部段圆筒实际装配过程中,圆筒表面上的标志点的位置和姿态,将移动端筒段的位置和姿态与虚拟装配后的结果比对,根据转化矩阵可以得出旋转、平移等参数,反馈给控制机构,这样便可实现实际装配结果与虚拟装配结果一致。




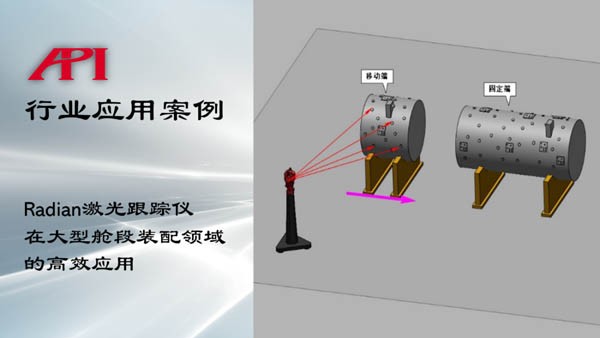

图2:对接示意图



具体实施与操作



使用Radian激光跟踪仪对法兰安装面及销孔进行精确测量,获取被测端面真实的三维状态;同时对大部段装配过程采用激光跟踪仪进行监测;在连接法兰的一侧布设若干监测控制点,这些控制点可以同时被激光跟踪仪测量,通过转换得到两个舱段对接法兰面的相对位置和姿态关系,并将移动端的实时位置及姿态上传到上位机中,而上位机获取移动端的位置及姿态后,此时就可以将其所要调整的数据反馈到控制调节机构,从而实现闭环自动对接功能。



通过上述的高精度测量,得到了固定端和移动端的相关尺寸。闭环控制的对接过程,是在前期基准坐标系的基础上,通过对目标坐标系的对比分析,得到当前位姿的偏差矩阵,给出的每次偏差,即为当前位姿与目标位姿的调整量。具体可分四步操作实现:

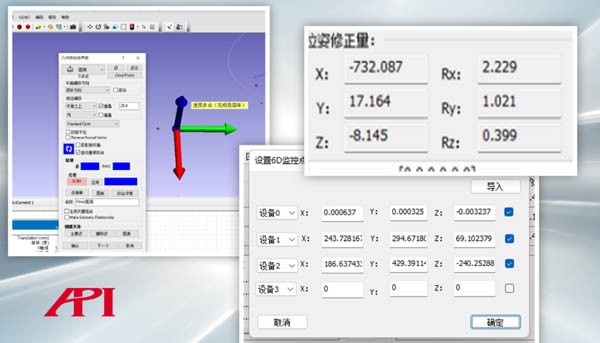

图3:建立坐标系(左)、设置监控点(右下)、位姿修正量(右上)在软件中的示意



1、测量并建立反馈机构坐标系



2、创建出目标坐标系。首先创建移动端坐标系,再以反馈机构坐标系为工作坐标系使用移动命令,源坐标系选为移动端坐标系,对象坐标系选为固定端坐标系,要转化的坐标系选取反馈机构坐标系。通过坐标系移动变化,得到目标坐标系。



3、使用6D导航软件,实时监控3个观察点。



4、通过上位机查询并发出指令,跟踪仪自动测量3个标识点的靶球,得到当前位姿的调整量,完成闭环控制。通过3-4次调整,顺利完成对接操作。‍



结论



Radian激光跟踪仪自动对接技术的应用,可有效提升大型舱段装配精准度及工作效率。
