全球首款!集成于机床上的光学扫描测量
2022-03-18 来源:资讯网
摘要
小编引言:海克斯康新品发布!全球首款!集成于机床上的光学扫描测量

近期,海克斯康推出世界上首款用于在数控机床上激光扫描测量零件的测头,进一步完善海克斯康在测量与传感器全领域的方案能力,以突破行业零件测量和校准的瓶颈,也是海克斯康赋能行业数字化转型的重要体现。

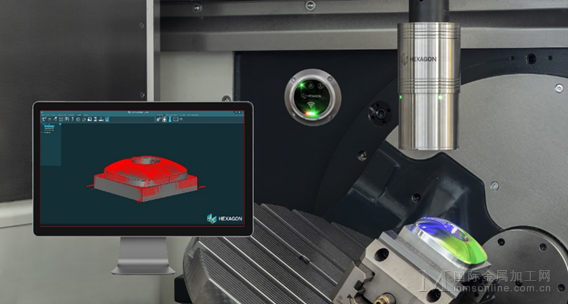

全新发布的LS-R-4.8,是第一款直接用在机床上进行在机测量的无线电激光扫描测头。它通过无线电与接收器实现安全通信,平常可以存储在机床的刀库中,无需人为干预,便可像刀具或常规测头一样快速、自动更换到机床主轴上,实现制造过程的自动化。



快速出图,结果精确



LS-R-4.8每秒可捕获40000个测量点,快速捕获零件整个表面完整的尺寸数据。激光三角测量技术的应用,确保其测量结果精确可靠。固定蓝色激光线的采用,使其适用于各种应用和表面类型,光滑亦或是暗的表面,都能提供精确的测量结果。



软件加持,在机测量

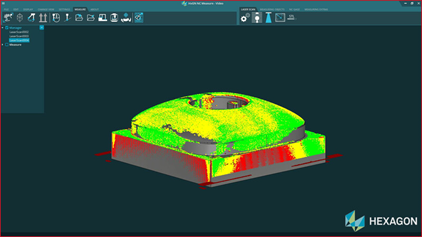

本款解决方案配有专属分析软件NC Measure | Laserscan,可以支持Fanuc、Siemens、Heidenhain系统,结合市场领先的功能和直观的用户界面,能够在屏幕上直接设置扫描路径,并生成完整的测量报告,创建清晰的彩色映射图。LS-R-4.8集成在机床中,可在零件仍夹紧在机床上时快速可靠地获取其完整的表面数据,专属软件NC Measure|Laserscan生成测量结果,评估其是否在公差范围内。并将测量结果以彩色映射图的形式叠加在零件的数字CAD模型上。测量结果清晰直观的呈现,更加便于分析加工质量,辅助分配加工余量。




过程控制,辅助修正



在机床上的测量,无论是对工件的测量、温度的测量还是对刀具的控制,都是加工过程中有价值的信息来源。



现代生产中,出测量结果之前制造过程往往是停止的。新型无线电激光扫描测头,可直接在机床上快速对工件进行激光扫描测量,并将测量结果发送给生产相关部门。有了这些数据,生产相关部门就可以在加工之前甚至加工过程中对工件加工进行控制,既可以保证产品质量,又可以用测量结果灵活地改进生产,从而提高生产效率,提升加工质量。






无线电激光扫描测头通过在机测量提高过程控制,有效消除传统测量方式对测量结果后知后觉的测量瓶颈。每秒获取的大量测量数据点,可快速提供整个零件有关的完整信息,方便用户评估加工质量,及早发现问题,及时改进生产流程,从而节省大量时间,并减少人力、物力、财力的投入。并可让用户深入了解整个加工过程中零件的质量,是过程质量控制甚至行业数字化转型的又一进展。



关键词:工业软件,测量,创新技术
