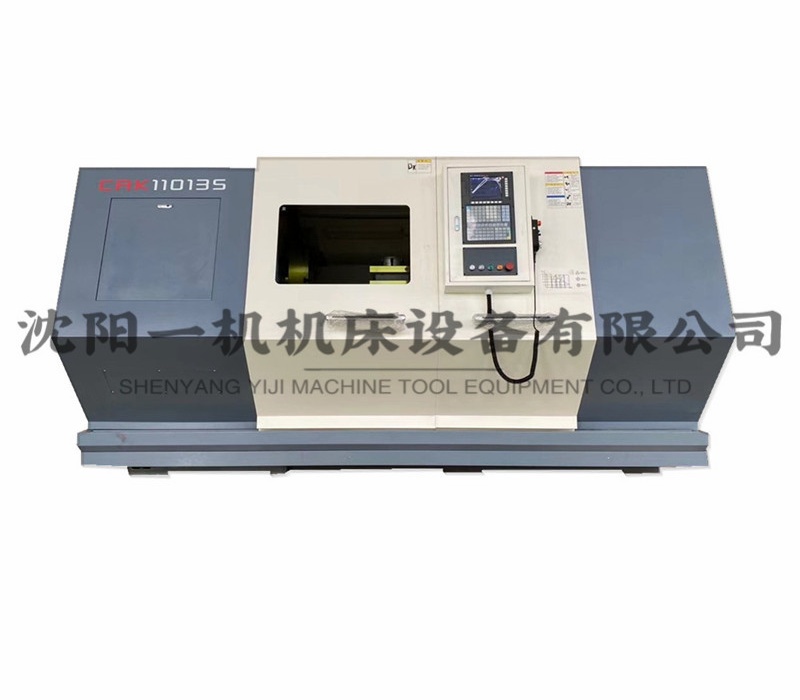

CAK61100×1500数控车床
机床结构特点及功能要求
1本系列机床是本公司新研发整体铸造床身，整机结构紧凑、外形美观宜人、主轴大扭矩、高刚性、性能稳定可靠、具有优良的精度保持性。
2床头箱优化设计，采用自动四挡齿轮，档内无极调速；适合盘类、轴类零件的车削加工，可以进行直线、圆弧、公英制螺纹、多头螺纹的加工，能适用于车削形状复杂和精度要求高的盘类、轴类零件加工。
3机床导轨和滑鞍导轨都采用特殊性材料的硬导轨，经高频淬火，超硬耐磨，经久耐用、加工精度保持性好。
4数控系统采用广数数控系统，标配广数980TDi系统，可根据客户需求选配系统，采用国产名优滚珠丝杠及高精度丝杆轴承。
5各润滑点采用强制自动润滑装置进行定点定量润滑丝杠及导轨，当有异常状态或油量不足时，自动产生警告讯号。
6导轨加刮屑装置，防止导轨被铁屑和冷却液腐蚀，方便铁屑的清理。
一、CAK80/1500系列数控车床主要技术参数
|
项目 |
单位 |
规格 |
|
|
床身上回转直径 |
mm |
φ1000 |
|
|
切削长度 |
mm |
1500、2000、3000、4000 |
|
|
切削直径 |
mm |
φ100 |
|
|
滑板上回转直径 |
mm |
φ660 |
|
|
主轴端部型式及代号 |
|
D11 |
|
|
主轴孔直径 |
mm |
φ105 |
|
|
主轴转速范围 |
r/min |
17~1000 |
|
|
主轴转速级数 |
|
液压四挡，挡内无级变速 |
|
|
主电机功率 |
kW |
15 |
|
|
标准卡盘直径 |
mm |
φ400三爪 |
|
|
X轴快移速度 |
m/min |
6 |
|
|
Z轴快移速度 |
m/min |
10 |
|
|
X轴行程 |
mm |
540 |
|
|
Z轴行程 |
mm |
850~5850 |
|
|
尾座套筒直径 |
mm |
125 |
|
|
尾座套筒行程 |
mm |
250 |
|
|
尾座主轴锥孔锥度 |
莫氏 |
6# |
|
|
中心高 |
距床身 |
mm |
455 |
|
距地面 |
mm |
1200 |
|
|
机床重量 |
kg |
3500~7200 |
|
|
导轨宽度 |
mm |
700 |
|
|
机床外型（长×宽×高） |
mm |
3680-7300×2100×2000 |
|
|
承重 |
KG |
2000 |
|
二、机床标准配置及主要外购件：
|
序号 |
名称 |
制造商 |
型号及规格 |
数量 |
|
1 |
数控系统 |
广州数控 |
980TDi |
1套 |
|
2 |
变频器 |
国产 |
18KW |
|
|
3 |
X轴伺服电机 |
广州数控 |
10nm |
|
|
4 |
Z轴伺服电机 |
广州数控 |
15nm |
|
|
5 |
X轴丝杠 |
南京工艺 |
FFZD3206R-5/P4 |
1套 |
|
6 |
Z轴丝杠 |
南京工艺 |
FFZD5010R-5/P4 |
1套 |
|
7 |
主轴轴承 |
洛阳轴承 |
NN3032K/P4 |
1套 |
|
234432/P4 |
||||
|
NN3026K/P4 |
||||
|
8 |
手动台尾 |
国产 |
标配 |
1套 |
|
9 |
立式四工位刀架 |
宏达/精诚 |
280*280/250*250 |
1套 |
|
10 |
手动卡盘 |
国产 |
φ400 |
1套 |
|
11 |
冷却泵 |
国产 |
120w |
1套 |
|
12 |
自动润滑系统 |
台湾 |
电动润滑泵 |
1套 |
|
13 |
主轴皮带 |
国产 |
XPZ |
5根 |
三、机床随机附件：
|
序号 |
名称 |
制造商 |
型号及规格 |
数量 |
|
1 |
地脚螺钉及垫圈/螺母 |
本厂 |
GB/T799-1988 M24×400 GB/T97.1-1985 24 GB/T41-2000 M24 |
|
|
2 |
|
国产 |
M5 S25-2 |
|
|
3 |
|
国产 |
120/5 16C02090 |
|
如选配功能性附件和其他选配装置机床参数以实际产品为主。业务联系电话：13109865766（微信同号）
