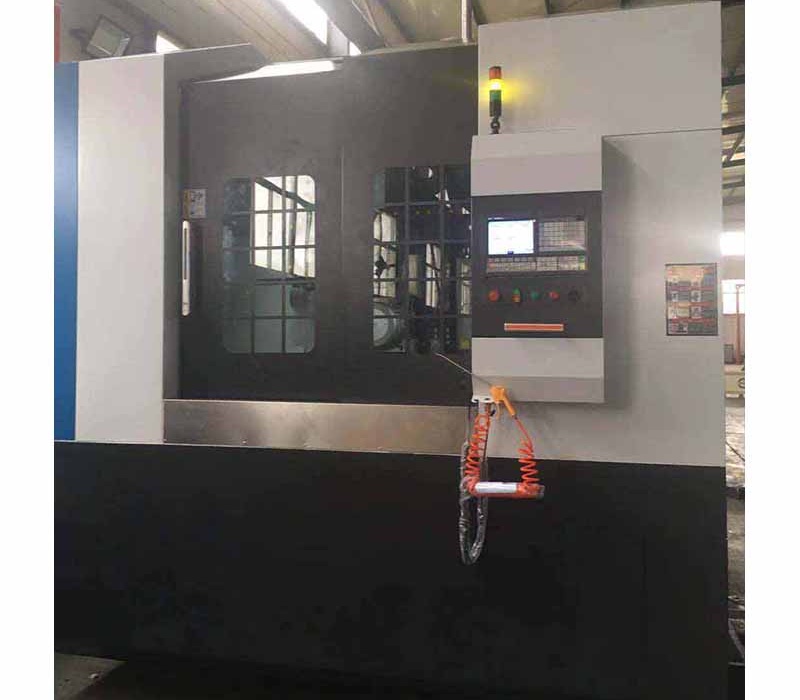

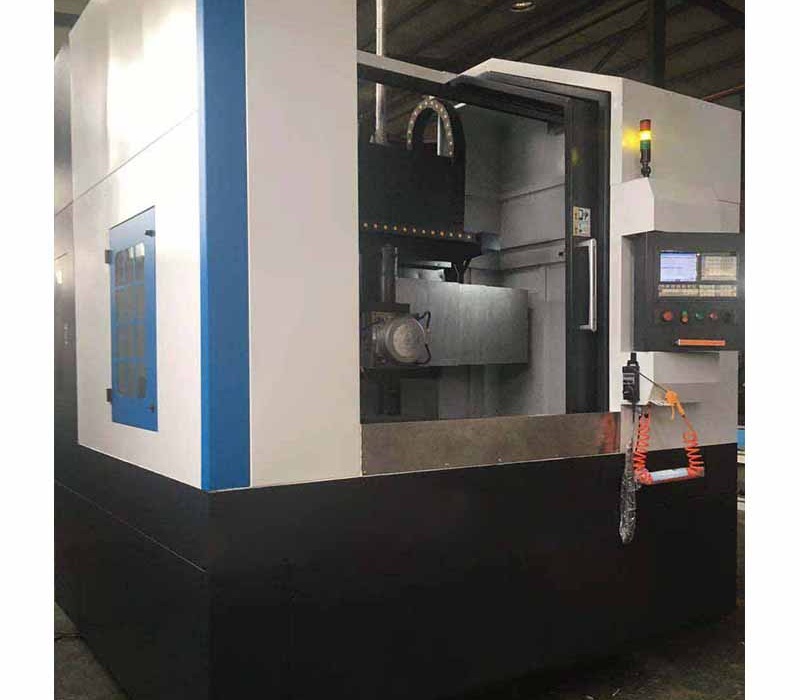

一、 产品简介与用途
本机床是一种自动化数控加工机床，用于加工零件的内、外圆柱面，圆锥面、端面、切槽及倒角，特别适用于车用制动毂、轮鼓、离合器压盘类、飞轮壳等零部件的加工。
二、 主要结构特点
① 本机床为单柱立式导轨结构，立柱、底座及滑座均采用高牌号灰口铸铁树脂砂铸造工艺，并经时效处理；Z向采用加宽矩形导轨配合精密刮研贴塑面，X向导轨均采用滚柱式重载直线导轨，承载大，精度高；合理的结构设计，完善的加工及装配工艺，确保机床长期使用的稳定性及精度保持性。
②机床主轴采用广域大扭矩伺服电机传动，既可以低速大扭矩，强力重切削，也可以高速切削。同时满足粗加工和精加工需求。
③机床主轴采用高精度双列圆柱滚子轴承、双向推力角接触球轴承、双列圆柱滚子轴承配置。该配置结构承载能力*大，能够承受较大的切削力和进给力，有较高的径向刚度和轴向刚度，旋转精度较高。
④X、Z轴伺服电动机经柔性联轴器直接驱动精密滚珠丝杠副，可*大程度减小反向间隙，定位精度高。Z轴升降配置氮气平衡系统。
X、Z轴采用国产精密滚珠丝杠副及滚珠丝杠专用轴承，满足高刚性、高精度切削的要求。丝杠支承采用预拉伸结构，大大降低了机床长时间运转中热变形对精度的影响。
⑤X、Z轴采用先进的集中自动润滑装置，定时自动间歇式润滑，工作稳定可靠。

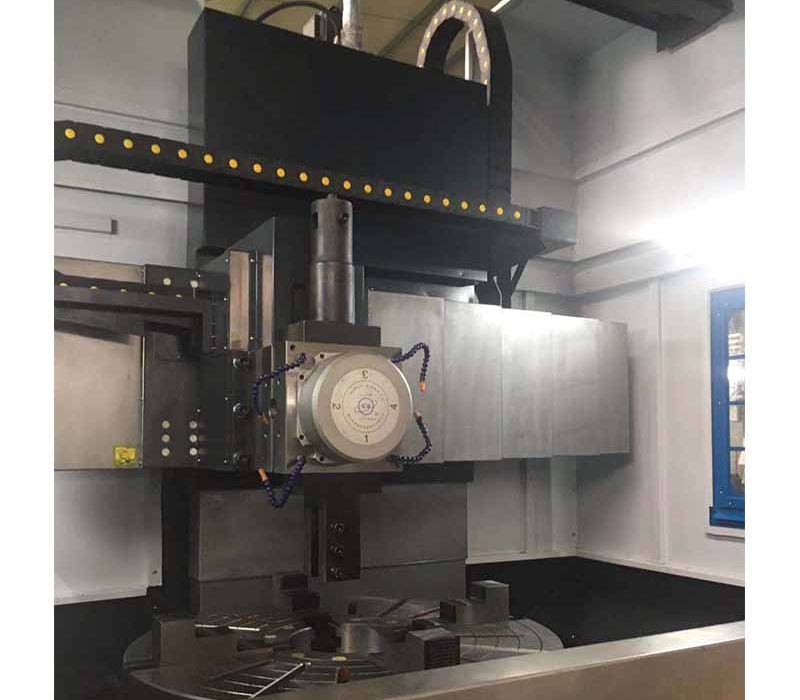

⑥机床刀架采用电动刀架或排刀形式，精度准确，效率高。
⑦本机床可根据用户需要配置北京凯恩帝、FANUC等国内外知名品牌数控系统。
三、 机床主要技术参数
|
项目 |
技术参数 |
|
加工范围 |
|
|
工件*大回转直径 |
1250mm |
|
*大车削直径 |
1000mm |
|
刀架垂直移动距离 |
700mm |
|
刀架水平移动距离 |
650mm |
|
刀架下平面距卡盘上平面距离 |
100-800 |
|
主轴单元 |
|
|
主轴型号 |
A2-11 |
|
主轴轴承配置 |
NN3036 180X280X74双列圆柱滚子轴承 |
|
NN3030 150X225X56双列圆柱滚子轴承 |
|
|
234436 180X280X120双向推力角接触球轴承 |
|
|
主轴转速范围 |
50-600rpm 1:2.5速比 |
|
主轴输出扭矩 |
1050NM |
|
主轴电机功率 |
22/30kW(额定转速500,额定扭矩420NM) |
|
进 给 |
|
|
X轴快速进给速度 |
15m/min |
|
Z轴快速进给速度 |
12m/min |
|
切削进给速度 |
0.1-5000mm/min |
|
X轴电动机功率、扭矩 |
2.8 kW /18NM |
|
Z轴电动机功率、扭矩 |
2.8 kW /18NM 抱闸 |
|
刀架及卡盘 |
|
|
刀架形式 |
排刀，双工位 |
|
刀杆截面 |
40×40mm |
|
手动卡盘直径 |
1000mm（四爪） |
|
机床精度 |
|
|
机床定位精度 |
±0.008mm |
|
机床重复定位精度 |
±0.005mm |
|
机床外形尺寸及重量 |
|
|
机床重量（约） |
≈10500kg |
|
机床外形尺寸 |
3000×3000×3400mm |
四、 主要外购件清单
|
序号 |
名称 |
型号或图号 |
产地 |
数量 |
备注 |
|
1 |
主轴单元 |
A2-11 |
江苏昆山 |
1 |
|
|
2 |
滚珠丝杠副 |
5010 5010 |
江苏启尖 |
2 |
|
|
3 |
润滑泵 |
|
河谷 |
1 |
|
|
4 |
联轴器 |
|
龙创科技 |
2 |
|
|
5 |
丝杠专用轴承 |
|
台湾上银 |
4套 |
|
|
7 |
手动四爪卡盘 |
1000 |
瓦房店 |
1 |
|
|
8 |
精密锁紧螺母 |
|
台湾盈锡 |
4 |
|
|
9 |
直线导轨 |
55滚柱 |
台湾上银 |
2 |
|
|
10 |
贴塑软带 |
|
意大利 |
|
|
|
|
|
|
|
|
|
五、 标准配置
1、 数控系统：KND100T-Ci
进给电机 2.8KW/18NM
主轴电机 22/30kW(额定转速500,额定扭矩420NM)
2、 A2-11主轴单元
3、 国产精密丝杠；Z向硬轨；X向台湾上银直线导轨
4、 丝杠、导轨自动集中强制油润滑
5、 移动式手摇脉冲发生器，报警灯。
6、 刀具气冷部分。
7、 1000mm手动四爪卡盘及配套液压站。
8、 双工位排刀。
