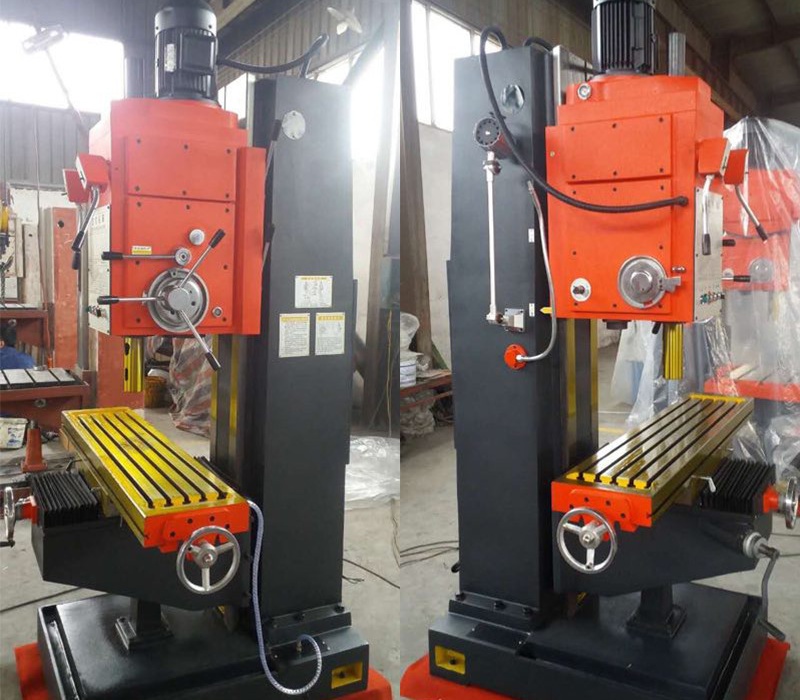

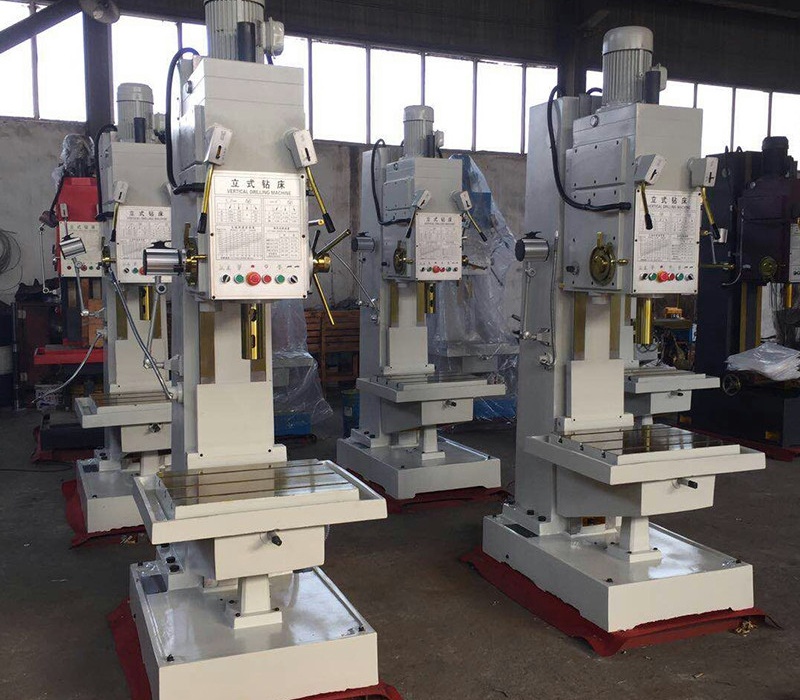

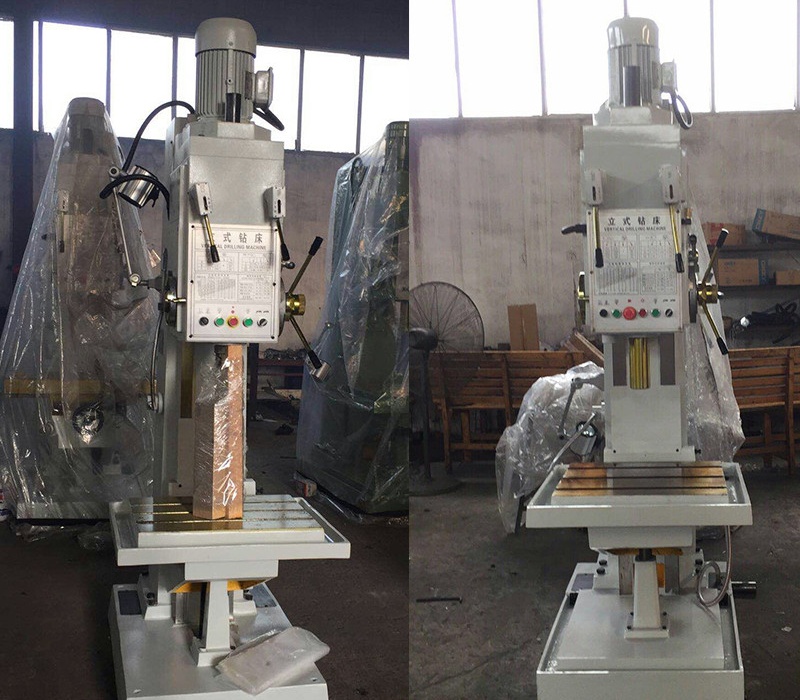

立式钻床加工前，须先调整工件在工作台上的位置，使被加工孔中心线对准刀具轴线。加工时，工件固定不动，主轴在套筒中旋转并与套筒一起作轴向进给。工作台和主轴箱可沿立柱导轨调整位置，以适应不同高度的工件。立式钻床作为钻床的一种，也是比较常见的金属切削机床，有着应用广泛，精度高的特点。适合于批量加工。
特点
1、可实现立、卧铣两种加工功能。2、立式主轴套筒具有手动和微动两种进给。3、工作台导轨副超音频淬火后磨削。
|
|
Z5140B |
|
钻孔*大直径mm |
40 |
|
主轴*大进给抗力N |
16000 |
|
主轴*大扭矩N.m |
350 |
|
主电机功率kw |
3 |
|
主锥孔锥度NO |
4 |
|
主轴转速r.p.m |
31.5-1400(12级) |
|
主轴每转进给量mm/rev |
0.056 -1.80(9级) |
|
主轴行程mm |
250 |
|
主轴箱行程mm |
200 |
|
主轴跨距mm |
335 |
|
工作台升降行程（手动）mm |
300 |
|
主轴端面至工作台距离 mm |
750 |
|
工作台尺寸 mm |
480×560 |
|
机床重量kg |
1200/1300 |
|
外形尺寸mm |
1050×710×2540 |
