1、 产品性能与特点：

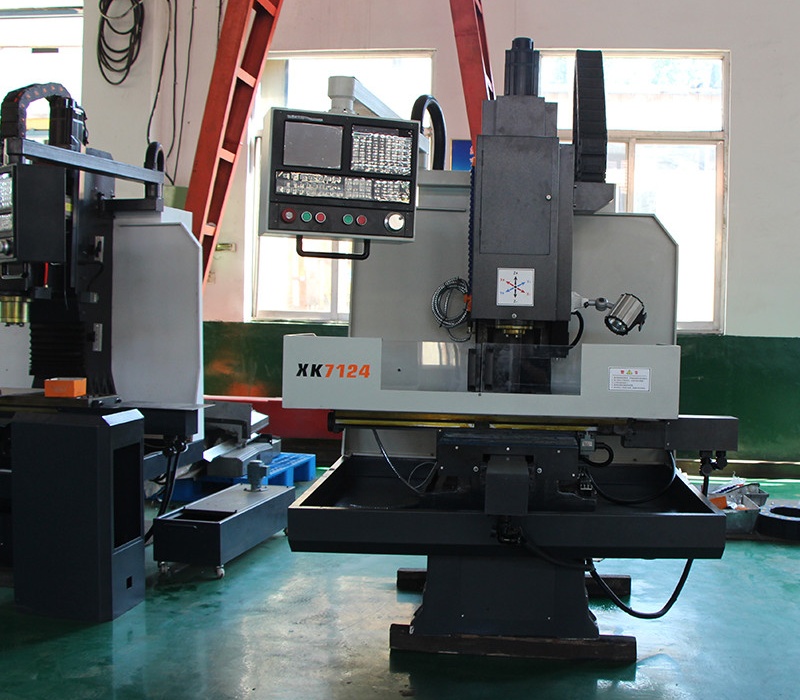

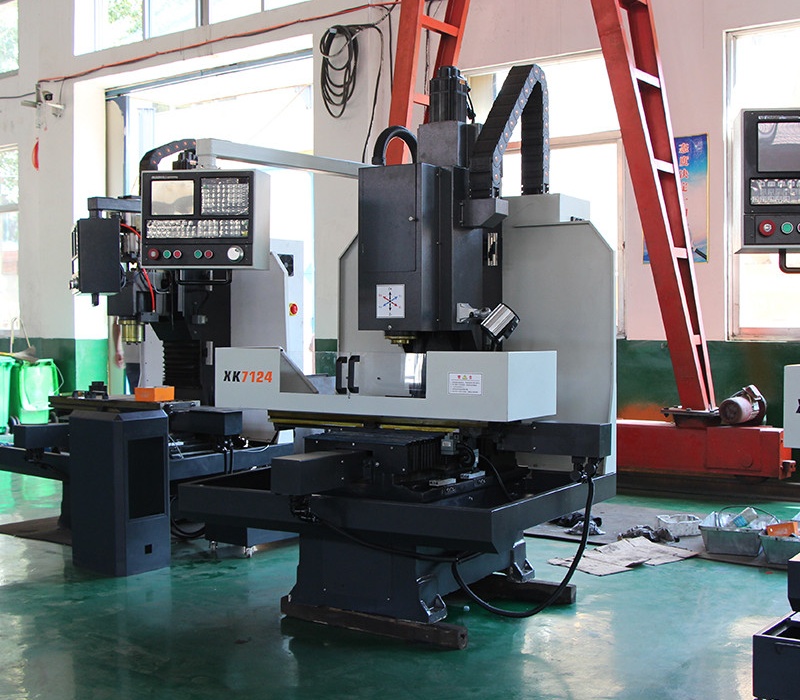

数控机床XK7124是集精铣、钻孔、攻丝功能的经济型数控机床。X、Y、Z三轴伺服、半闭环、点位控制立式数控钻铣铣床。
数控机床XK7124系列结构及外形优化设计，紧凑合理、刚性加强。能够实现对各种盘类、板类、壳体、凸轮、模具等复杂零件的加工，可完成钻、铣、攻丝等多种工序，适合于批量产品的生产，能满足对中小型工件的钻、攻、铣工序的加工。
性能特点 (1). 直线和圆弧切削：可完成任意角度的直线、圆弧的精铣削，多点位的钻孔攻丝。 (2). 无间隙传动：采用有予加载荷的滚珠丝杠传动，速度和精度大大提高。 (3). 防护适用于加工和教学的防护系统，电子定时强润滑，防止出现轨道面人为缺油拉伤。 (4). 高可靠性：机体铸造工艺先进，采用时效处理工艺，铸件标号达到**标准。 (5). CNC功能：标准配置提供了丰富的NC功能，实现高速高精度四轴运动控制，采用8"彩色宽屏LCD,并配备了软功能键,界面直观快捷,全新设计工 程塑料面板美观大方,强度高,防护好,整机集成度高,产品可靠性强。
可根据用户不同加工需求，定制专机
2、 技术规格
|
项 目 |
内 容 |
单 位 |
参 数 |
|
行 程 |
左右行程（X） |
mm |
500 |
|
|
前后行程（Y） |
mm |
300 |
|
|
上下行程（Z） |
mm |
450 |
|
|
主轴头端面到工作台面 |
mm |
70-520 |
|

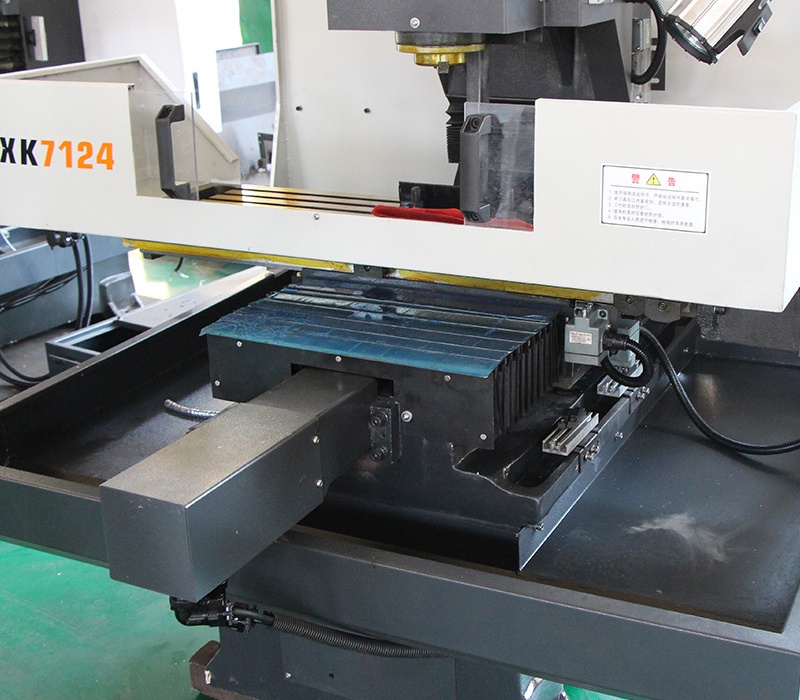

工作台 |
工作台面长 |
mm |
1000 |
|
|
工作台面宽 |
mm |
260 |
|
|
工作台承重 |
Kg |
300 |
|
T型槽 |
规格 |
mm |
3-16 |
|
|
中心距 |
mm |
60 |
|

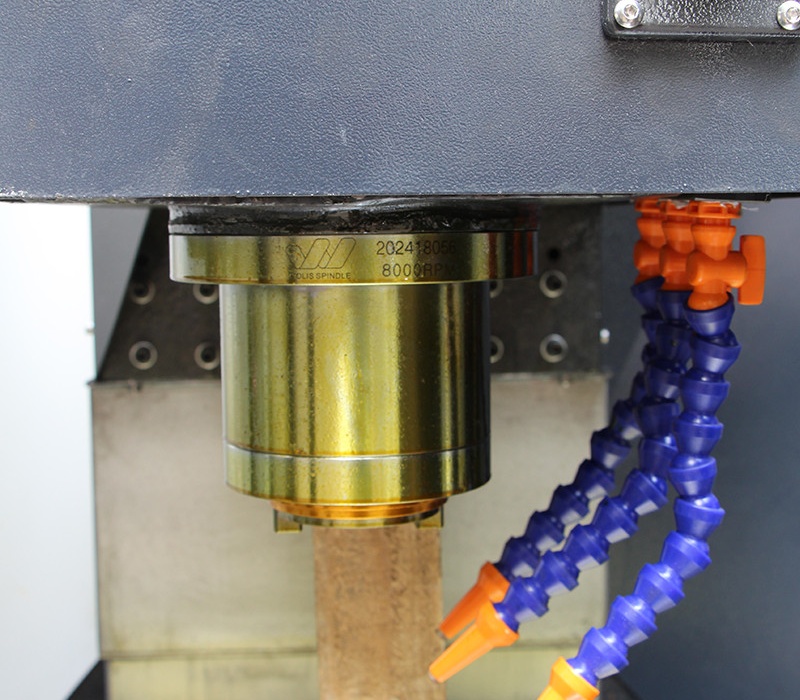

主 轴 |
锥度 |
|
BT40 |
|
|
主轴中心至导轨面距离 |
mm |
350 |
|
|
主轴转速 |
rpm |
3000 |
|
|
*大额定功率 |
Kw |
3Kw变频电机 |
|
|
驱动系统 |
|
同步带 |
|
精度 |
定位精度 |
mm |
±0.002 |
|
|
重复精度 |
mm |
±0.001 |
|
轴向电机 |
功率X/Y/Z |
N |
6/6/10（10带刹车） |
|
进给速度 |
X/Y/Z*大快移速度 |
m/min |
12/12/10 |
|
X/Y/Z*大切削速度 |
mm/min |
1/5000 |
|
|
通用参数 |
机床重量 |
kg |
1550 |
|
|
外形尺寸 |
mm |
1800x1650x2150 |
|
|
电力要求 |
KVA |
380V |
3、电源装置
电源形式 三相交流380V±10% 50Hz±10%
用电容量 8KVA
4、冷却系统
水箱容积 44L
冷却泵功率 90W
冷却泵流量 12 L/min
5、机床外形尺寸及重量
机床外形尺寸（长×宽×高） 1800x1650x2150m
机床重量 1550Kg
机床的随机附件
1 弹簧夹头刀柄 BT40 1套
2 卡簧 4、5、6、8、10 各1
3 调整垫铁 φ125 6
6、主要外购件清单
|
序号 |
名称 |
型号或图号 |
产地 |
数量 |
备注 |
|
|
1 |
X向滚珠丝杠副 |
FD2506 |
台湾/南通启尖 |
1套 |
|
|
|
2 |
Y向滚珠丝杠副 |
FD2506 |
台湾/南通启尖 |
1套 |
|
|
|
3 |
Z向滚珠丝杠副 |
FD2506 |
台湾/南通启尖 |
1套 |
|
|
|
6 |
角接触球轴承 |
7602025TN/P4 DB |
|
3套 |
丝杠用 |
|
|
7 |
角接触球轴承 |
60204 /P5 |
HRB |
3套 |
丝杠用 |
7、标准配置
|
3000转主轴 |
|
3Kw变频电机 |
|
国产滚珠丝杠 |
|
半防护 |
8、机床安装条件
a、温度
运行温度：常温20±20℃
保管搬运时：-30℃～50℃
*大变化比率：10℃/小时以内
b、湿度
连续：70％以下（不结露）短时间：95％以下（不结露）
c、安装场所条件
1.不受外部振动影响
2.不受腐蚀气体影响
3.避免阳光直射机床
4.避免直接触外界风、气及调温的冷、热风
5.机床附近避免设置暖气等热源
6.减少尘埃（避免铸件、焊接、钣金车间等）
7.避免漏水、浸水
d、电源：3相380V±10％；50Hz±1Hz
9、安装、验收、培训
1、由我公司调试人员至买方所在地工厂进行安装调试。
2、买方应该在设备到厂后10内，通知卖方进行设备的安装调试工作。
3、设备到厂后，买方应负责：
a.选好机床的安装位置，并打好地基，设备安放*位
b.操作人员预先学习机床的技术资料
c.准备好式加工的工件，刀具及夹具
4、卖方人员应携带安装调试工作所需的专用工具，其它工具及捡具应有买方提供。
5、验收
a.主要机床附件检查
b.设备运转状况检查
c.机床精度验收，我公司提供出厂精度检验表，进行验收，所需检具、量具由买方负责。
6、培训
a.买方需要到厂内培训的，可派学习人员到我公司学习、也可以由我公司派出调试人员至买方所在地工厂，进行安装调试的同时进行机床操作及维修训练。
b.买方参加编程培训人员要具备一定文化基础的技术人员，参加操作维修培训人员并具备一定的普通机床操作技能。
10、保修期及售后服务
1.保修期：机床的保修期以设备出厂日起12个月。
在保修期内，因产品质量问题发生的机床故障，公司负责免费维修。
下属情况在保修期内，但不适用之，用户必须支付所有维修成本。
a.机床如遇地震、台风、水灾或为人力所不能抗拒之灾害而导致损坏时。
b.买方操作不当及保养不当而生之故障、生锈或损坏时。
保修期后，卖方负责保障配件的有偿供应和负责维修技术咨询及至有偿人维修，卖方以优惠价格收取更换故障零件的费用，并提供零部件的备件。
2.售后服务
如机床出现故障，公司售后服务人员会在48小时（本省24小时）内到达用户现场，对机床故障进行排除。完工后由用户填写质量问题“反馈单”
说明：因配置、特殊定货、数控系统的不同和产品的不断完善，会影响部分技术参数指标，定货时请依据实际情况核实，不便之处，敬请谅解！
