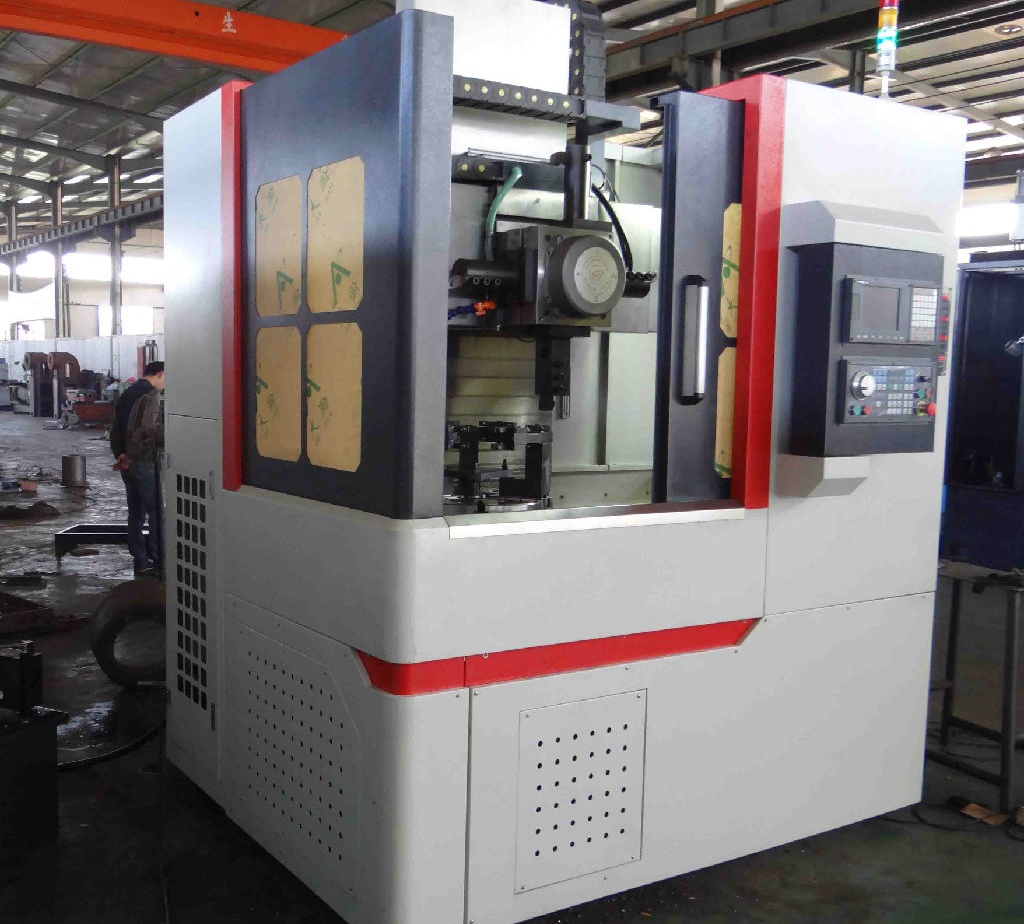

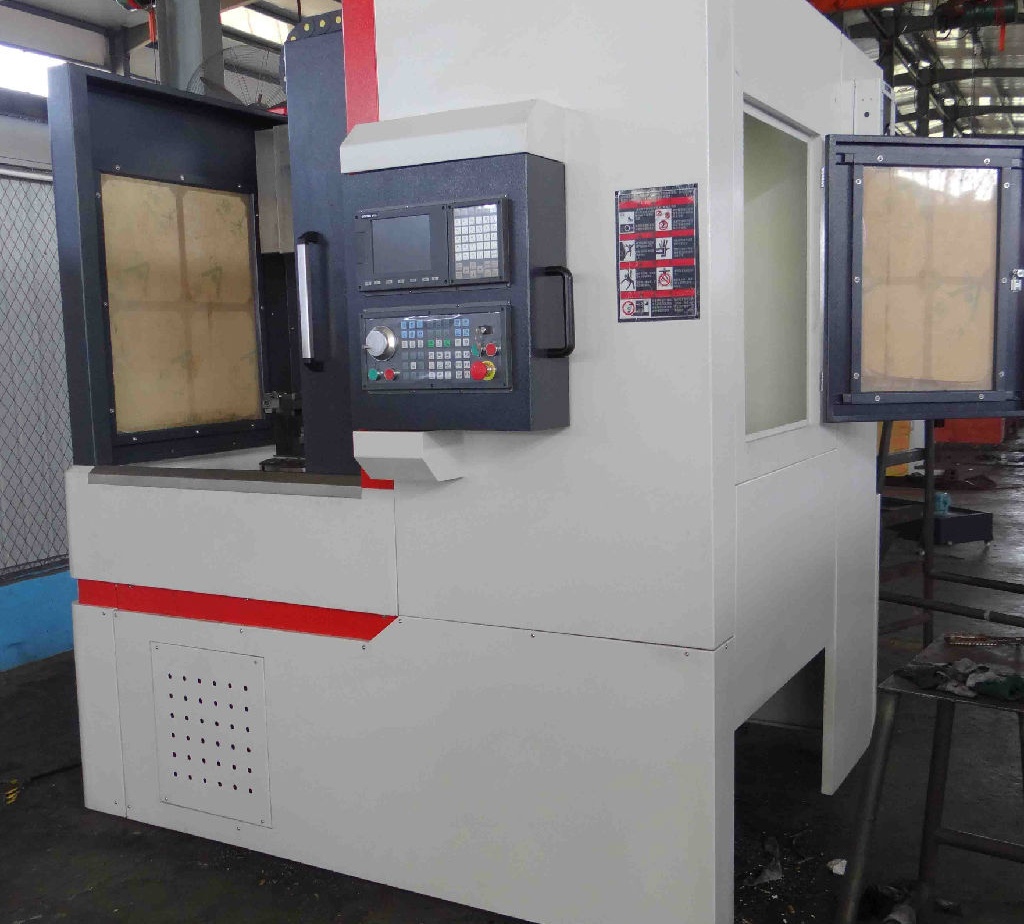

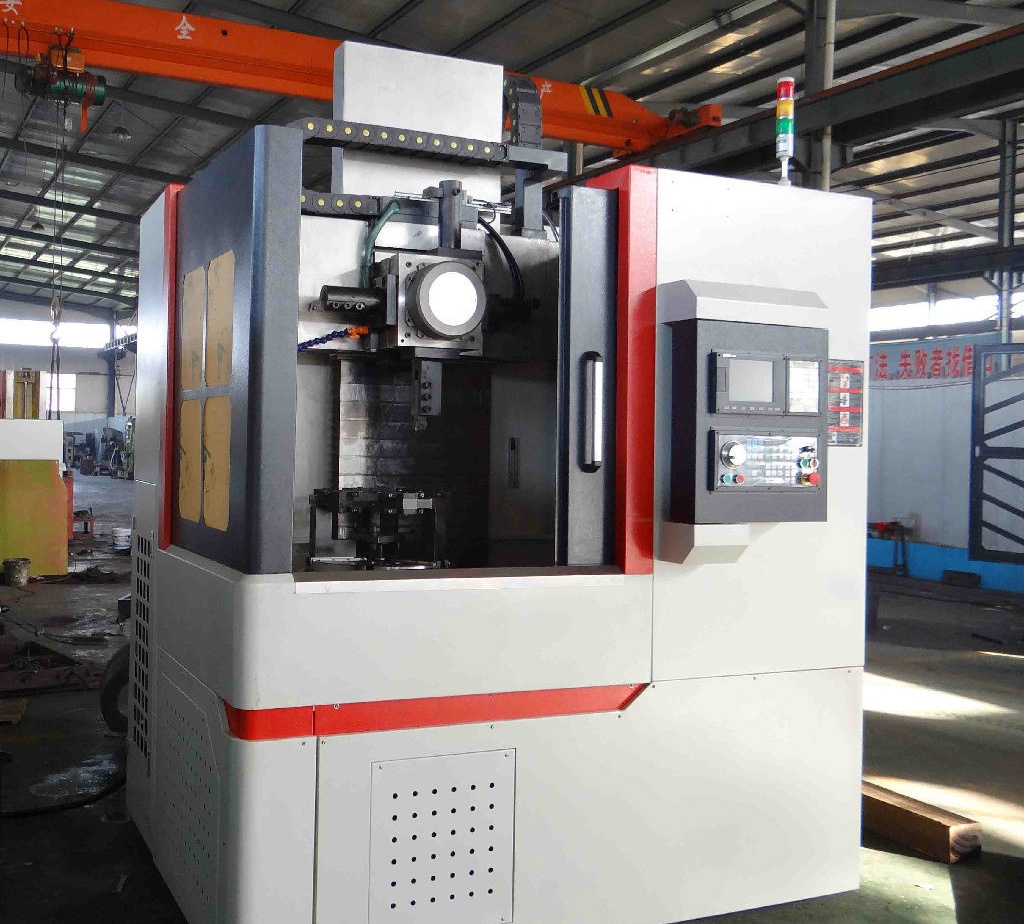

关键配置
|
序号 |
名称 |
型号 |
备注 |
|
|
1 |
主轴 |
定制主轴 |
|
|
|
2 |
装夹方式 |
液压卡盘装夹[烟台众合] |
|
|
|
3 |
刀架 |

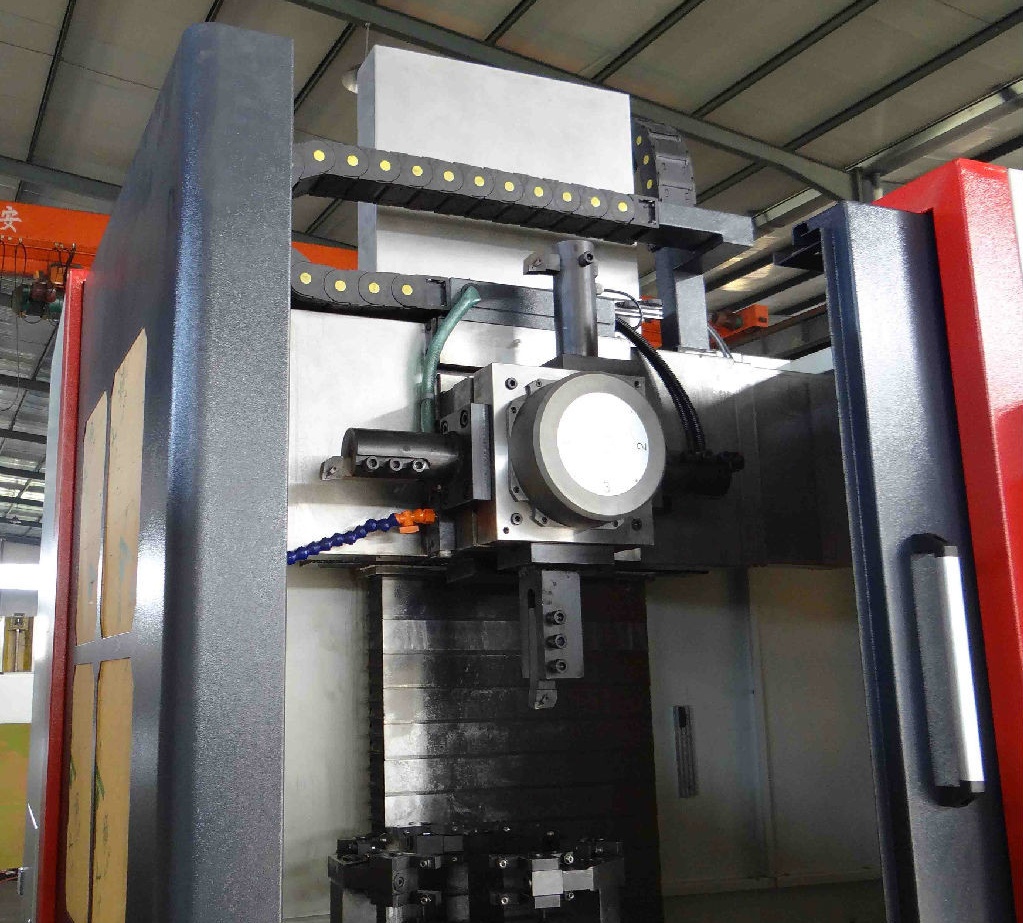

电动4工位刀塔【烟台环球】 |
|
|
|
4 |
主轴伺服定位 |
|
|
|
|
5 |
链式排屑机 |
烟台杞杨 |
选配 |
|
|
6 |
气冷 |
|
|
|
|
7 |
防护门 |
选配 |
|
|
|
8 |
外防 |
喷塑钣金、钢化玻璃 |
|
|
|
9 |
内防 |
不锈钢防护 |
|
|
|
10 |
数控系统 |
台湾新代6MD |
|
|
|
11 |
进给伺服电机 |
德欧 |
|
|
|
12 |
主轴电机 |
四川埃姆克 |
|
|
|
13 |
电器箱 |
采用热交换器 |
|
|
|
14 |
轴承 |
HBB |
|
|
|
15 |
滚珠丝杠 |
江苏启尖 |
|
|
|
16 |
滚珠丝杠轴承 |
HBB |
|
|
|
17 |
电器 |
德力西 |
|
|
|
18 |
润滑泵 |
南京 |
|
|
|
19 |
钣金 |
普鲁特 |
|
|
6.技术参数
6.1机床参数
|
序号 |
项目 |
技术参数 |
|
1 |
工件*大回转直径 |
680mm |
|
2 |
*大车削直径 |
650mm |
|
3 |
液压卡盘直径 |
400mm |
|
4 |
主轴转速 |
50-1500rpm |
|
5 |
切削进给速度 |
0.1-1000mm/min |
|
6 |
刀架垂直移动距离 |
550mm |
|
7 |
刀架水平移动距离 |
420mm |
|
8 |
X轴快速移动速度 |
8000mm/min |
|
9 |
Z轴快速移动速度 |
5000mm/min |
|
10 |
刀架形式 |
电动刀塔 |
|
11 |
刀杆截面 |
32×32mm |
|
12 |
主电动机功率 |
11/15kW |
|
13 |
进给电动机功率、扭矩 |
2.4 kW /15NM |
|
14 |
冷却泵电动机功率、流量 |
0.9 kW / 40L/min |
|
15 |
机床定位精度 |
X:0.015mm Z:0.02mm |
|
16 |
机床重复定位精度 |
X:0.012mm Z:0.012mm |
|
17 |
机床重量 |
≈5800kg |
|
18 |
机床外形尺寸 |
2250×1960×2650mm |
|
序号 |
检验项目 |
允差（mm） |
实测（mm） |
备注 |
||
|
1 |
主轴的径向跳动 |
0.01 |
|
300mm长度 |
||
|
2 |
主轴的端面跳动 |
0.01 |
|
|
||
|
3 |
刀架移动对 主轴的平行度 |
水平方向 |
0.01 |
|
300mm长度 |
|
|
垂直方向 |
0.01 |
|||||
|
4 |
回转工作台的平面度 |
0.02（只允许凹） |
|
φ500mm圆盘 |
||
|
5 |
机床定位精度 |
0.015mm |
|
|
||
|
6 |
机床重复定位精度 |
0.012 mm |
|
|
||
|
7 |
工作精度 |
圆度 |
0.01 |
|
|
|
|
圆柱度 |
0.015 |
|
|
|||
|
平面度 |
0.02 |
|
|
|||
|
表面粗糙度 |
Ra3.2 |
|
|
|||
7.2机床配置
1、数控系统 台湾新代 6MD
主轴电机(双基速伺服电机) 功率 7.5/11kW 扭矩 143/105N·m
X轴系统伺服电机 功率 2.4 kW 扭矩 15N·m
Z轴系统伺服电机 功率 2.4 kW 扭矩 15N·m
2、 精密主轴单元
3、 X、Z轴硬轨
4、精密滚珠丝杠副
5、导轨防护系统
6、间歇式润滑系统
7、冷却系统
8、液压卡盘
9、电动刀塔
10、警示灯
11.加工刹车鼓专用24点定位夹具
备品备件
1机床随机附件及配件清单
|
序号 |
名称 |
数量 |
备注 |
|
1 |
全闭式护罩 |
每台1套 |
|
|
2 |
自动集中润滑系统 |
每台1套 |
|
|
3 |
特殊夹紧装置 |
每台1套 |
|
|
4 |
冷却液装置 |
每台1套 |
|
|
5 |
工作灯 |
每台1套 |
|
|
6 |
变压器 |
每台1套 |
|
|
7 |
机床垫铁 |
每台1套 |
|
|
8 |
电器柜支脚 |
每台1套 |
|
|
9 |
**，工具箱 |
每台1套 |
|
包装
1 包装箱适于长途运输，防潮、防碰撞。
2包装箱底座应适合叉车搬运。
