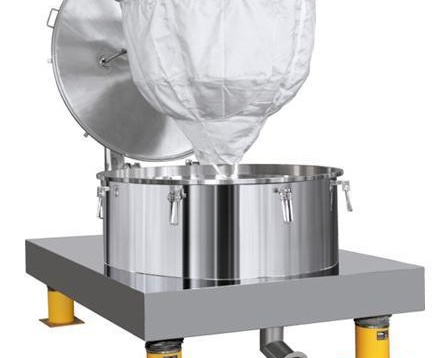

1、 产品概述与用途
LS、LSF和SS型三足式离心机一样为人工上部卸料、间歇操作的过滤式离心机。适合分离含固相颗粒≥0.01毫米的悬浮液,固相颗粒可为粒状、结晶状或纤维等状态，也可供物品（如纱束、纺织品等）的脱水。该系列离心机具有结构简单，操作方便，各操作工序可按要求任意调整，滤渣能得到充分洗涤，固相颗粒不易破损，适应性强等特点。广泛应用于化工、轻工、纺织、食品、制药、冶金、矿山、稀土、环保等行业。该机型符合GMP规范设计。对洁净度要求较高，防爆防护要求的场合尤为适应。
2、 主要技术参数与型号说明
2.1主要技术参数:
|
型号 LS/LSF |
转 鼓 |
分离因素 w2r/g |
整机重量 kg |
外形尺寸 mm |
|||
|
直径 mm |
工作容积 L |
装料限量 Kg |
转速 r/min |
||||
|
300 |
300 |
5 |
10 |
2000/1450 |
675/380 |
340/340 |
600×825×600 600×825×600
|
|
450 |
450 |
20 |
27 |
1900/1450 |
990/550 |
200/410 |
1020×720×840 890×780×980
|
|
600 |
600 |
40 |
60 |
1500/1450 |
755/680 |
800/900 |
1300×980×980 980×980×980
|
|
800 |
800 |
96 |
140 |
1200/1450 |
640/950 |
1700 |
1680×1300×1100 1300×1253×1180
|
|
1000 |
1000 |
150 |
200 |
1000/980 |
560/560 |
2100 |
2000×1500×1280 1500×1500×1200 |
|
1200
|
1200 |
280 |
380 |
960/1000 |
640/670 |
3000 |
2100×1600×1500 1600×1600×1200 |
|
1250 |
1250 |
400 |
530 |
900/1000 |
645/660 |
3800 |
2145×1615×1400 |
|
LS 1500 |
1500 |
600 |
800 |
850/1000 |
606 |
4500 |
2800×2000×1700 |
3、工作原理
离心机上利用离心力把悬浮液和乳蚀液中的固体和液体组合分离开来的机械，物料在离心力的作用下，将其所含液体经过过滤介质和转鼓上的壁孔甩到外壳的内壁上，汇集后由滤液出口排出，因固相则留在转鼓内，从而完成离心过滤的分离过程。
4、机器结构

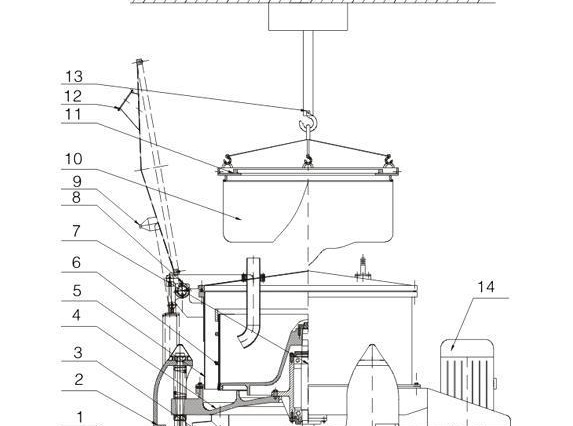

LS/LSF型离心机结构见图所示，主要有机体、转鼓、主轴、传动及减震系统等部件组成。现将主要部件说明如下：
4.1、机体
由外壳、机座、减震装置组成，外壳与机座直接连接，整个机体依靠四只减震器支承。
4.2、转鼓
它是本机的主要部件、由多孔的转鼓体、转鼓底、底箍、拦液板等零件组成。
4.3、主轴装置
主轴装置是由主轴、轴承及轴承座等零件组成，主轴顶部有一段螺丝，便于用螺母压紧转鼓，主轴上装有两只向心球轴承和壹只单向推力轴承、并由轴承座支承，轴承座固定在底盘的中部，主轴的下端装有皮带轮。
4.4、传动装置
传动装置主要由主轴带轮，皮带轮等零件组成，电机运转时，通过皮带轮驱动转鼓作高速分离。
4.5、起动、制动机构
它是由外置电控箱，电控箱内置变频器、制动单元等组成。
依靠变频器来实现中速加料、高速分离、冼涤、制动单元来停机。
4、6、LSF系列离心机其直联式电机为离心机的传动装置，电机轴为离心机主轴，适应防爆及洁净要求更高的场合。
|
|
