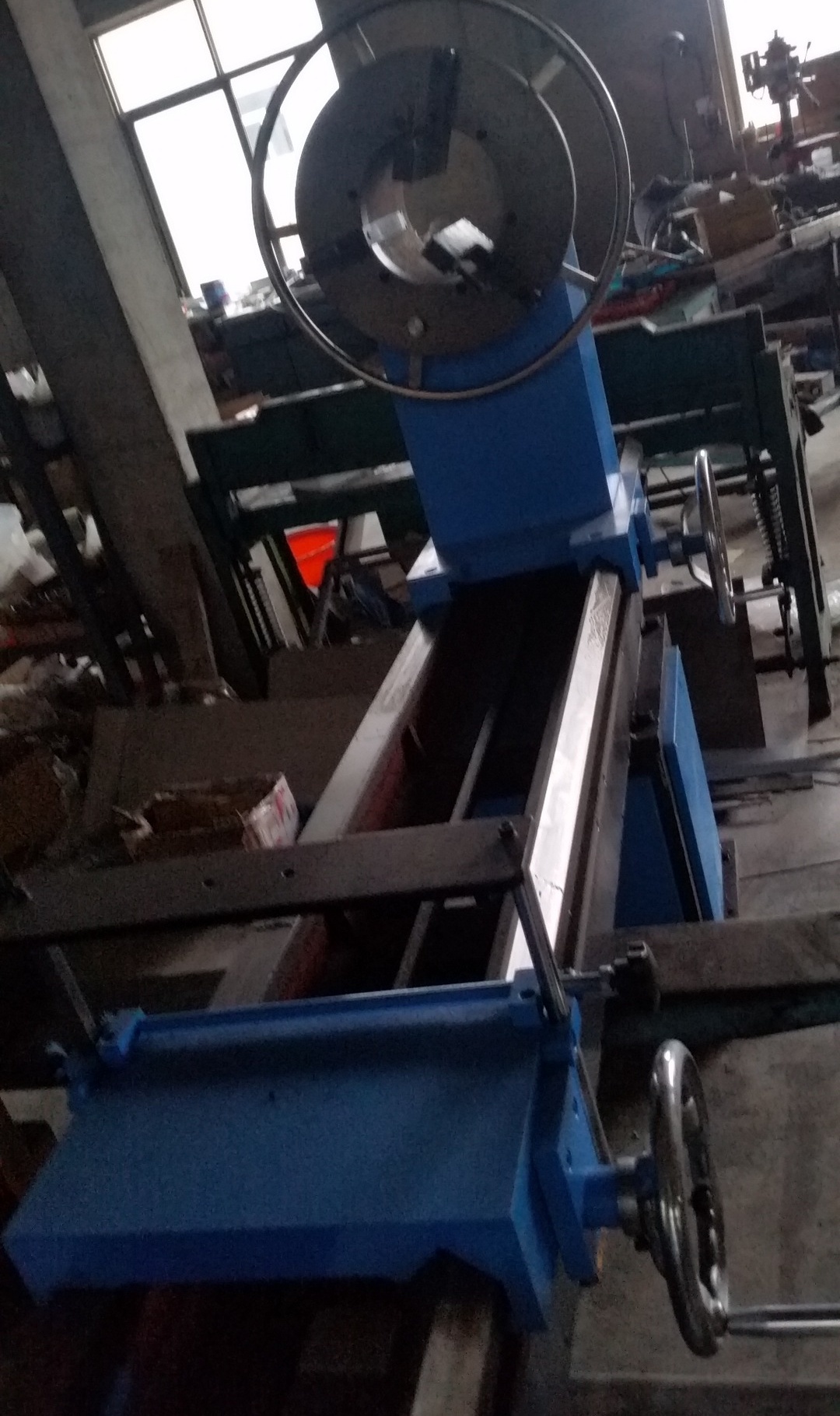

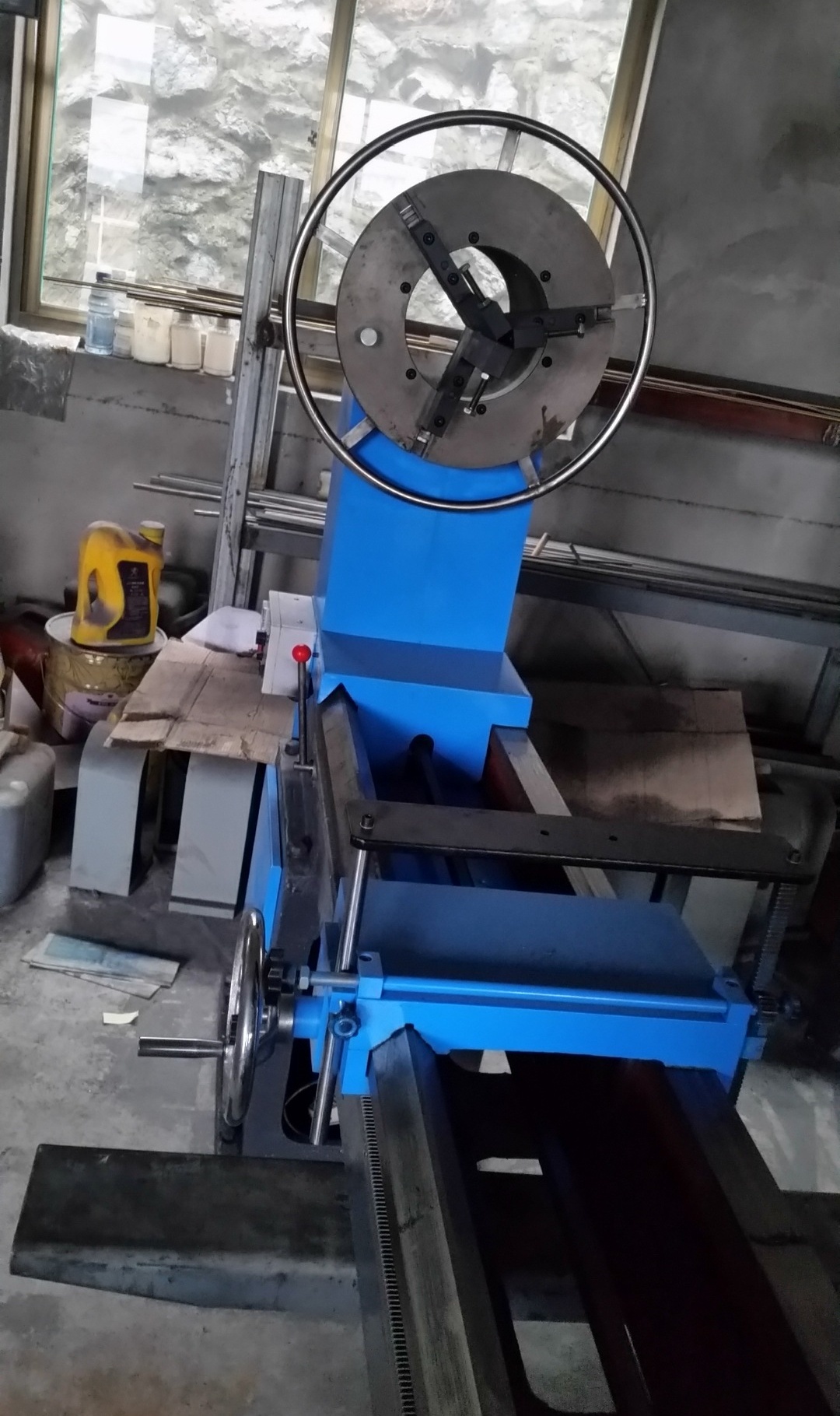

1、卡盘手轮 调节卡盘三爪 2、卡盘手轮锁紧螺丝

3、移动火头手轮 4、移动车头手轮

5、火头座 固定排灯 6、升降架旋钮 调节火焰高度

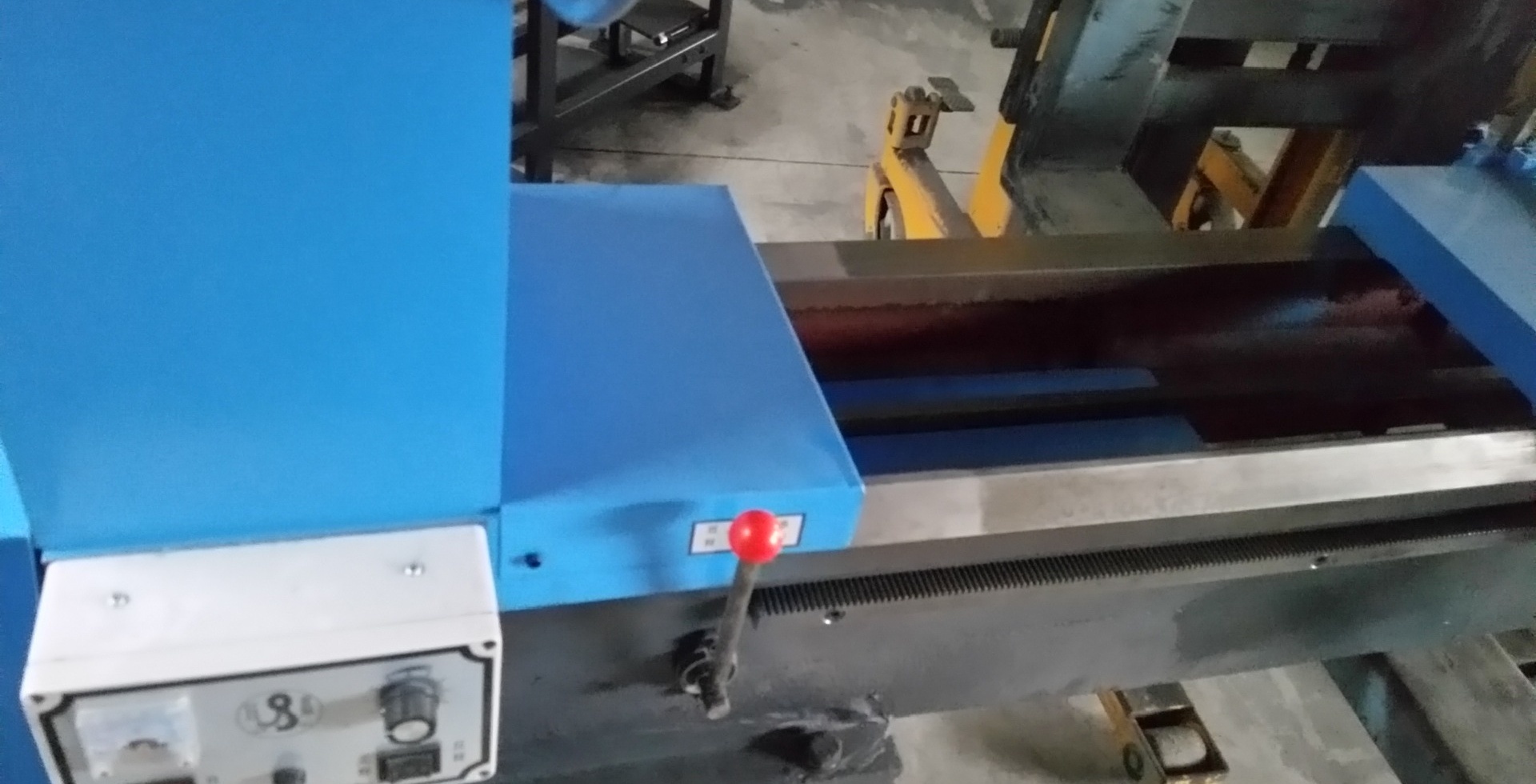

7、调速旋钮 8、电压表

9、电源开关 10、保险丝

11、正反转开关 12、单双转开关

13、脚踏开关 14、手轮锁

技术性能介绍

一、特点：

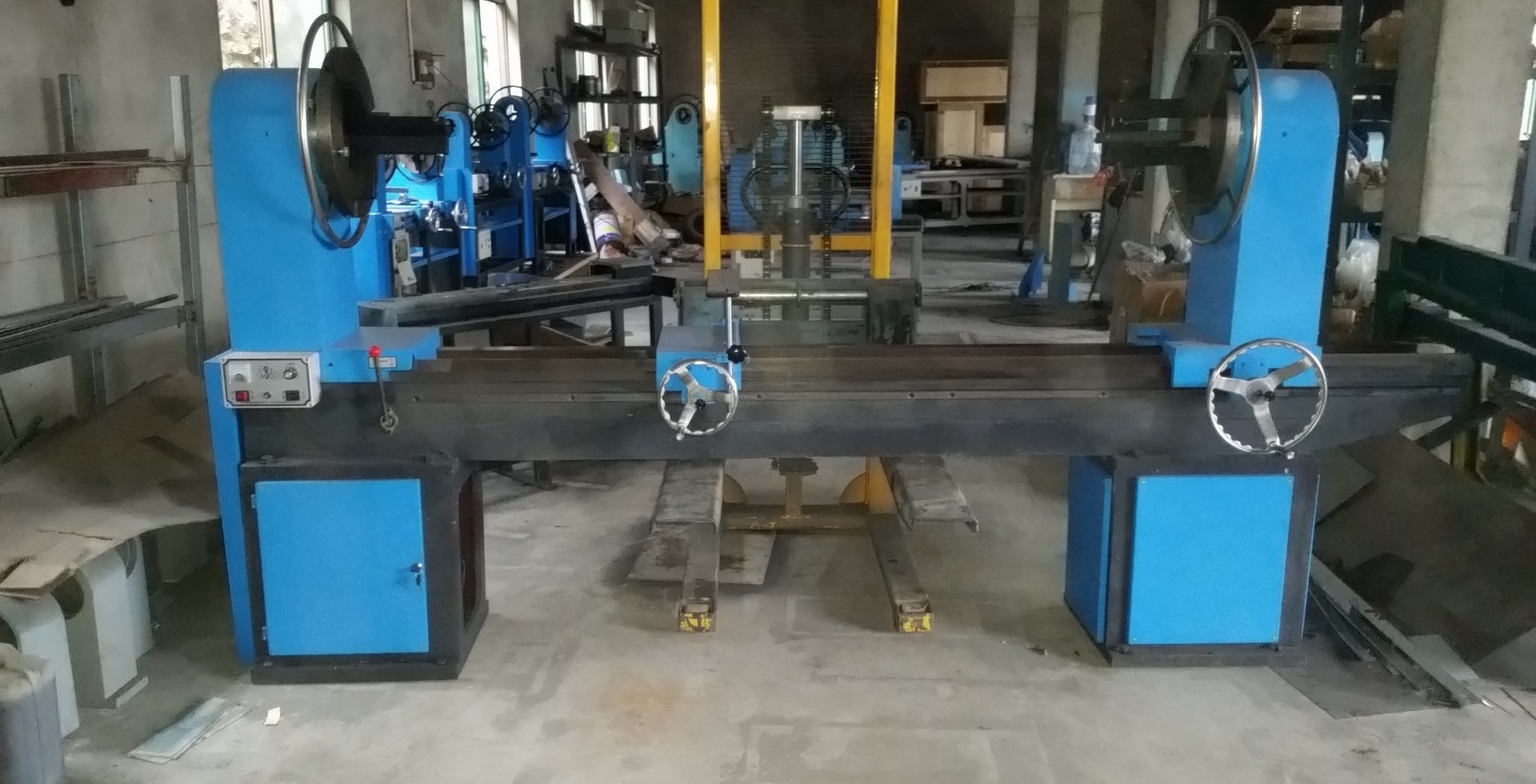

FB205-500型玻璃加工车床，结合了各种玻璃加工车床的优点，根据各灯工技术师傅在实际生产加工中对机床的意见和要求，我们另辟新径，独具一格，更符合实际要求的主轴孔径大，车头中心距高，变速范围大，小巧轻便。可由脚踏开关控制“启动”“停止”。彻底解放双手制作加工。采用大功率调速板直流电机调速器，使操作随心所欲，任意更改**转速。床身采用铸铁一体成型。两车头同时运转或单独运转使用加工玻璃仪器的车床。

二、具体技术参数：

1、同步同心

*开停车，两车头轴移位角度差 无??1??70??1??78

*两车头轴同心度 ≤0.05MM

2、无级变速

*转速 (可任意调节) (出厂设置为0-300转/分）

3、两卡盘间距离 2400MM

4、三爪高度 （可做正反爪使用） 230MM

5、主轴孔径 ф205MM

6、主轴中心距导轨平面高度 500MM

7、床身尺寸 长3080MM宽650MM高1600MM

8、大功率调速板直流电机调速器

*电机功率 750W

*电压 AC 85V~265V(DC L+ N-)

*车床净重 1500KG

三、车床用途

车床可以完成玻璃仪器制作中的封底、对接、内接、侧接、收口、扩翻边、封口等工艺。

使用各种模具完成各种标准口，吹制各种球体，锥形管及各种复杂特大的玻璃仪器。适用于石油化工、电子、激光、石英、冶金、医药卫生、大专院校科研部门的玻璃仪器制作。
