中捷卧式铣镗床，卧式铣镗床

参考价:

¥550000

具体成交价以合同协议为准

产品型号: 中捷卧式铣镗床，卧式铣镗床

品牌: --

厂商名称: 友谊中捷机床有限公司沈阳辽河分公司

所在地: --

联系电话：登录可见

询价

联系时，请告知来自

钢易通

扫一扫

手机查看该产品

企业档案

友谊中捷机床有限公司沈阳辽河分公司

设备企业

主营业务:

所属地区:

详细地址:

主要市场:

联系人:

联系电话:

登录可见

产品详情

AH110/130数控卧式铣镗床

：

AH110/130数控卧式铣镗床

1、机床功能及用途：

AH110/130数控卧式铣镗床，在结构和制造技术等方面吸收了国外先进技术，按模块化设计方法开发研制的低速大扭矩数控机床。适合于较大型零件多工作面的铣、钻、镗、攻丝、车螺纹、铣端面、和多曲面的粗、精加工。（本机床不具备1100/min以上高速雕刻功能）

1、机床总体设计布局为纵、横床身呈T字型结构，立柱垂直移动（Y轴），工作台横向（X轴）、工作台纵向（Z轴）均采用伺服电机数字控制，（三轴三联动）。

2、 X 、Y、Z、坐标，经淬火、精加工后硬度可达HRC48-51，精度高，摩擦力小，精度保持性好；

3、床身结构：采用四道平行导轨，钢性好，精度保持高，

4、机构连接，双螺母机构用来消除传动间隙，保证移位精度；

X 坐标的导轨设有金属拉板式防护罩、防尘、防水、保护导轨；Y 向采用风琴式防护，保护Y 向导轨、滚珠丝杠，外观宜人；

5、主轴轴承、以及工作台轴承均为瓦房店**轴承；

6、工作台旋转(B)轴，采用高精度光学定位仪（90° 180° 270° 360°）四度定位，定位精度0.02/1000mm，并配有自动液压锁紧装置、运动平稳、定位精度高，承载能力大.

2、导轨：

X向、Y向、Z向床身导轨（材质HT250）采用矩形导轨，且整体淬火组合磨削，其表面硬度可达到HRC48-51，运动平稳、减振性好、定位精度高。

3.润滑系统：

该机床的润滑分为两种形式：即脂润滑、自动稀油润滑。

脂润滑部位：

· 主轴组轴承

· X、Y、滚珠丝杠支撑轴承

润滑脂型号：锂基润滑脂润滑ISO-LXBCGA2

自动稀油润滑部位：

主轴箱内部润滑是由主轴箱上部齿轮泵将主轴箱底部的油吸入过滤器，经过滤后，输送到主轴箱上部的分油管中，然后再分配到主轴箱内部的齿轮及轴承处进行润滑。

丝杠导轨润滑装置：本机床的导轨与滚珠丝杠采用稀油润滑方式，润滑泵站设在机床后面。该润滑泵站还设有油位报警装置。润滑油选用精密机床液压导轨油。润滑泵站还具有定时润滑装置，即当接通控制系统电源时，各座标均发出润滑脉冲，以后通过调整PLC每隔1小时发生一次润滑脉冲，润滑间隔的时间通过调整PLC而改变。

4、液压系统：

液压系统通过液压站，压力可实现在1-8Mpa之间。为主轴自动装卸刀具、工作台加紧、松开、提供高效、大扭矩的驱动源。

5、机床的主要技术参数：

数控镗床型号		AH110/1	AH110/2	AH110/3	AH110/4	AH110/5
镗轴直径	mm	110	110	110	110	110
主轴锥孔锥度	ISOBT50	7:24	7:24	7:24	7:24	7:24
主轴转速级数		22级	22级	22级	22级	22级
主轴转速范围	r/min	8～1000	8～1000	8～1000	8～1000	8～1000
平旋盘直径	mm	Φ600	Φ600	Φ600	Φ600	Φ600
平旋盘滑块最大行程（u轴）	mm	180	180	180	180	180
平旋盘转速级数		18级	18级	18 级	18级	18级
平旋盘转速范围	r/min	4～200	4～200	4～200	4～200	4～200
主轴最大轴向行程（W轴）	mm	600	600	600	600	600
左右主轴最大许用扭矩	N·m	1225	1225	1225	1225	1225
左右主轴最大许用抗力	N	12250	12250	12250	12250	12250
主轴箱垂直、主轴轴向进给级数		无级	无级	无级	无级	无级
主轴箱垂直、主轴轴向进给速度范围	mm/min	1-3000	1-3000	1-3000	1-3000	1-3000
主轴中心线离工作台面最小距离	mm	0	0	0	0	0
主轴箱垂直行程（Y轴）	mm	900	1100	1200	1500	2000
主轴箱垂直快速移动速度	mm/min	3000	3000	3000	3000	3000
工作台面尺寸（长×宽）	mm	960×1100	1100×1400（可选更大）	1100×1400	1300×1600	1600×1800
工作台旋转（B轴）		360°四度光学瞄准定位	360°四度光学瞄准定位	360°四度光学瞄准定位	360°四度光学瞄准定位	360°四度光学瞄准定位
工作台横向向移动行程（Z轴）	mm	900	1200	1400	1700	2000
工作台横向向移动行程（X轴）	mm	960	1200	1500	2500	3000
工作台横向移动速度	mm/min	4.5～3000	4.5～3000	4.5～3000	4.5～3000	4.5～3000
工作台横向移动进给速度级数		无级	无级	无级	无级	无级
工作台最大承重	KG	3000	3000	5000	5000	8000
主轴箱主轴旋转驱动电机功率	KW	7.5	7.5	7.5	7.5	7.5
工作台液压泵站电机功率	Kw	0.75	0.75	0.75	0.75	0.75
润滑系统电机	KW	0.18	0.18	0.18	0.18	0.18
凯恩帝数控系统		见系统配置清单	见系统配置清单	见系统配置清单	见系统配置清单	见系统配置清单
设备最大总功率	KW	35.13	35.13	35.13	35.13	35.13
设备总重	KG	约13000	约15000	约18000	约19500	约29000

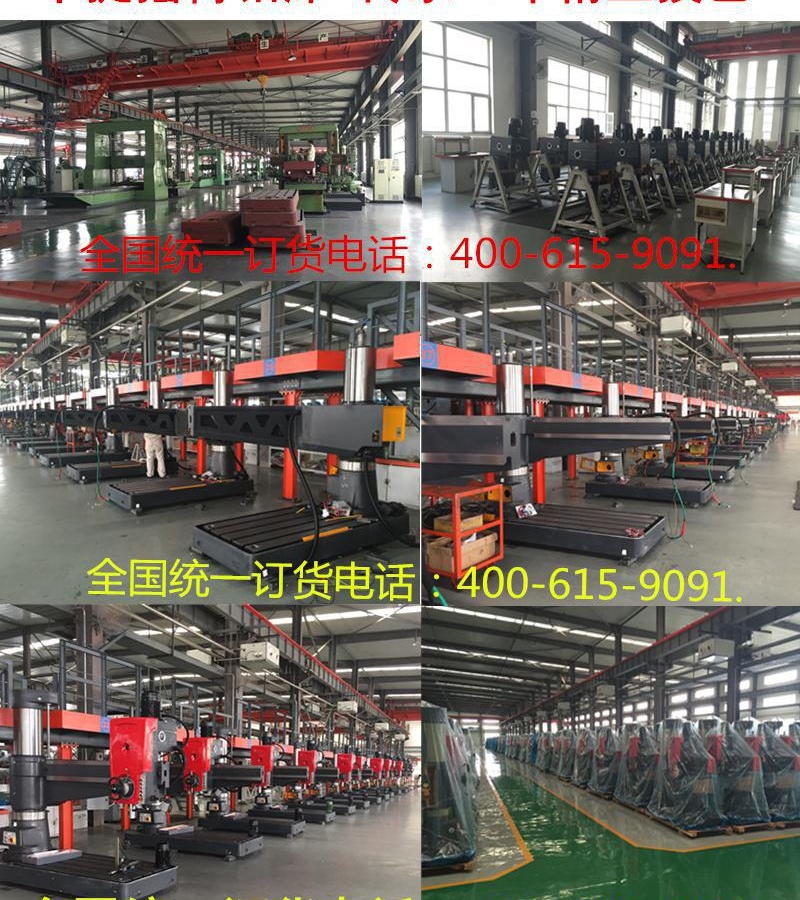

友谊中捷机床有限公司-前身为中捷摇臂钻床厂。公司位于沈阳市辽河经济区，是沈阳市重点产业园之一，旗下有摇臂钻床，铣镗床，加工中心，车床四个分公司，分布在沈阳各区。1950年代，中捷生产了**台卧式铣镗床和**台摇臂钻床。公司传承70年精工技艺专业研发生产-金属切削机床，包括两大类：一类是数控机床，包括数控车床、数控铣镗床、立式加工中心、卧式加工中心、数控钻床、高速仿形铣床、激光切割机、质量定心机及各种数控专用机床和数控刀架等；另一类是普通机床，包括普通车床、摇臂钻床、卧式镗床、多轴自动车床、各种普通专机和附件。共100多个品种，百余种规格。市场覆盖全国，并出口30多个**和地区。机床产销量多年来始终居国内同行业前列。

项目		单位	AH90	AH130
主轴	主轴直径	mm	90	130
	主轴锥孔	-	ISO7:24No40	ISO7:24No50
	主轴最大扭矩	Nm	820	3200
	主轴最大轴向抗力	N	8200	31360
	主轴转速级数	-	无级	无级
	主轴转速范围	r/min	8-1000	8-1000
	主电机功率	kw	11	22
平旋盘	平旋盘最大扭矩	Nm	-	4700
	平旋盘直径	mm	-	750
	平旋盘转速范围	r/min	-	6-125
	平旋盘转速级数	-	-	无级
工作台	工作台尺寸(长×宽)	mm	1000×900	1800×1600
	工作台最大承重	kg	2500	10000
	T形槽尺寸	mm	22	28
	T形槽数	-	7	11
工作区域	X轴行程	mm	900	2000
	Y轴行程	mm	900	1800
	Z轴行程	mm	1000	2000
	W轴行程(主轴行程)	mm	600	900
	U轴行程(平旋盘滑块行程)	mm	-	250
	B轴回转角度定位精度	°	±0.05°	±0.05°
	主轴中心线至工作台面最小距离	mm	0	0
进给速度	各轴进给量范围(X/Y/Z)	mm/min	0.33-2500	0.33-2500
精度	直线测量系统读数精度 (X/Y/Z/W)(Z轴测量用户选配)	mm	0.005	0.005
精度	点到点的定位(X/Y/Z/W)	mm	±0.02/300	±0.02/300
通用参数	机床外形尺寸(长×宽×高)	mm	4900×2450×2700	7200×4700×4000
通用参数	机床重量	kg	14500	29300
