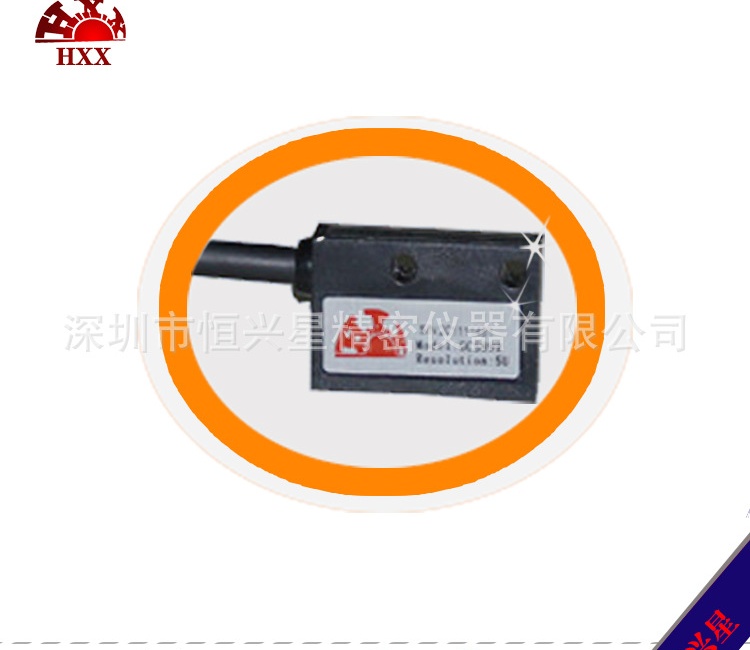

>>磁栅尺读数头
型号：GCS系列
GCS-AGCS-BGCS-S
分辨率:1μm(0.001mm)、5μm(0.005mm)输出 ：LINE-DRIVER、PUSH-PULL线长 ：2米、5米、10米
>>磁栅尺感应器及磁带
磁栅尺精度：
±10μm/m、±15μm/m、±30μm/m
磁栅尺长度：
Max 32M
磁 间 距：
1+1mm、2+2mm
磁栅尺主要市场：
直线测量或者环形角度测量的金属加工设备、建材机械、木工机械等
磁栅尺的优点是：（1）采用全密封结构，磁栅尺的高精度感应器均被完全密闭，可以在恶劣环境中工作。（2）尺体为金属结构，保护良好，不会因冷却水、冷却液、粉末或尘土等的影响而污损，抗污染能 力强。（3）壳体刚性强、密封好，即使用喷气清洗机床时，直接喷射到磁栅尺也不会被损坏。（4）磁带的线胀系数与钢铁相同，对车间温对车间温度变化不敏感。
（5）非接触式测量，无背隙问题,安装维护方便，精度高，行程长可无限接长0.1-100米。
（6）高抗污染能力，在环境相当恶劣的环境中不失精度，在水，油，铁屑中工作，安装简易，安装允许误差大 价格便宜，十年不失磁。
|
GCS系列磁读头使用手册 |
|||||||||||||||||||||||||
|
|
n 概要 本产品通过非接触磁感应将直线运动转换为正交脉冲信号输出，可以准确的测量出长度、加速度等，并且有很强的抗震、防油、防尘、防水、耐高温等性能。外形设计小巧，安装方便，节省安装空间，直线长度可达百米以上，适合于铣床、磨床、石材切割机、木材切割机等各种场合。 |
||||||||||||||||||||||||
|

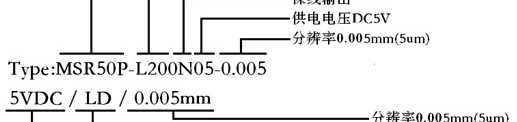

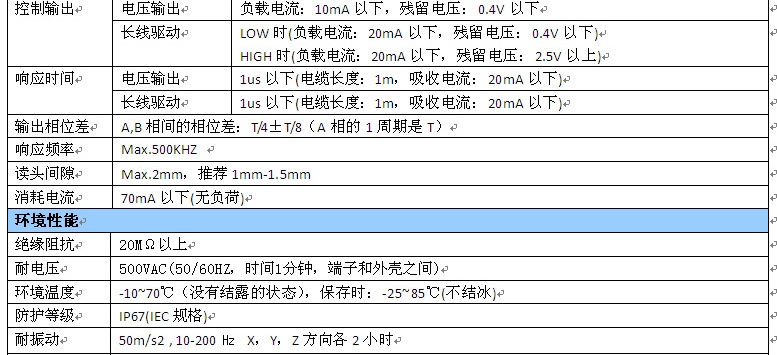

n 型号说明
※对应磁条型号为：MS50 |
|||||||||||||||||||||||||
|

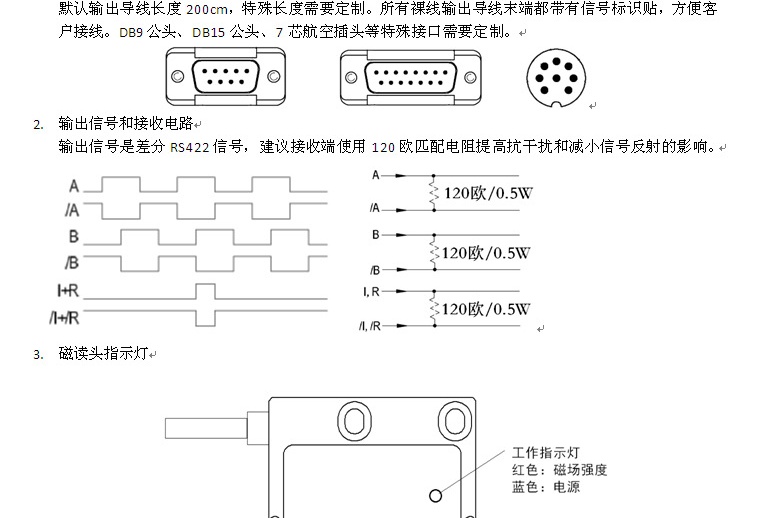

n 接线图
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

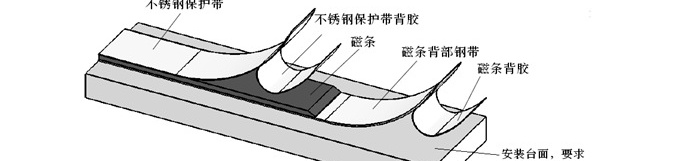

n 磁条安装示意图 磁条安装前需要做的准备工作： 1． 确保安装台面的平行度，建议在台面上铣条平行槽或者使用磁条安装铝条 2． 仔细清理干净安装台面，无油污、灰尘、铁屑等 3． 将磁条背胶撕开一个缺口，逐渐的平行的贴在安装台面上 4． 将磁条保护钢带背胶撕开一个缺口，逐渐的平行的贴在磁条表面
注意：强磁不能紧靠磁条表面，否则磁条可能会失效。

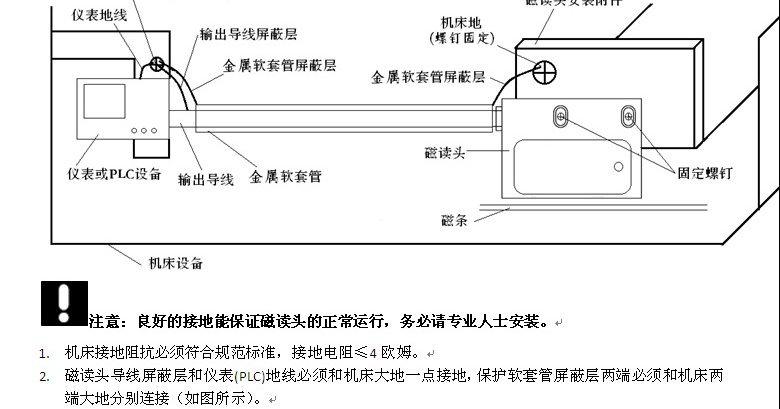

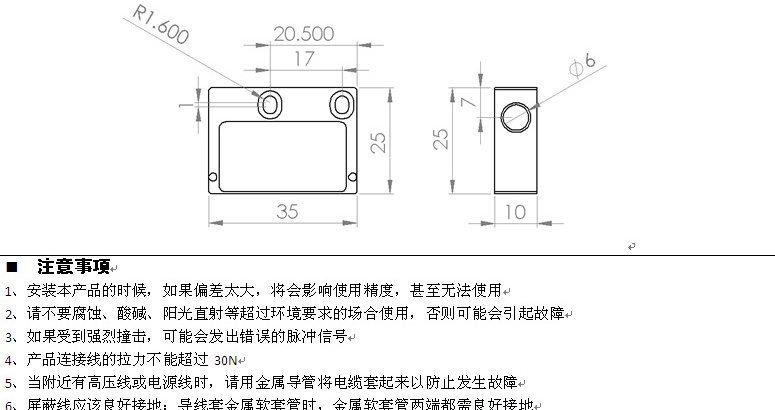

n 磁读头安装示意图
磁读头安装前的工作：

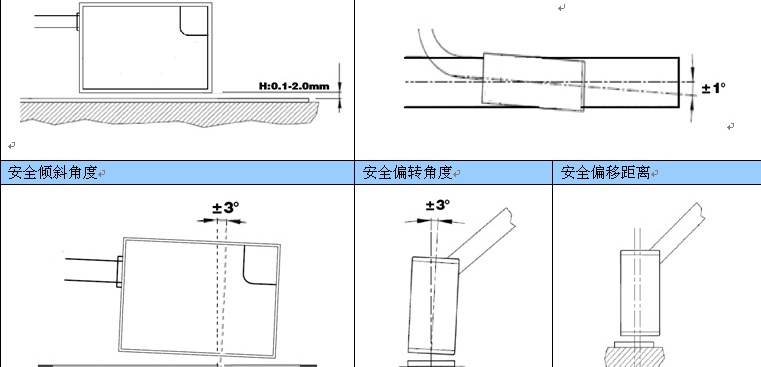

3．确保磁读头安装后达到下图所要求的安全范围，使用塞尺和千分表等工具完成安装。
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
>>磁栅尺数显表：
一：低功耗LCD显示；
二：磁传感器与磁尺之间的安装间隙适宜可达2MM
三：电池供电；
四：准相对值显示，面板操作，公英制直接转换，增量和相对值测量模式可转换，随机复零
五：显示精度可达0.01MM和0.1度。
>>安装要求
1;磁尺的安装应离开断路器、继电器、电机电容、制动器、离合器、脉宽调制器等0.5m 以上.2;线缆走向必须和动力线分开以减小串入噪声 .3; 输入电源：电压允差不能超过 +/- 5%. 波纹不超过 50 mV.4;电气干扰的抑制：供电电压不超过额定值的 +/- 5v 波纹电压不超过 50 mV5;带 RC 网络的 AC 扼流圈，例如 0.1 微法 /100 欧姆，安装自由轮二极管到 DC 线圈，安置RC抑制电机和它的断路线圈(在电机端子盒中)为电子装置提供额外的电力6;磁带由 3 个部分组成：长度从 0.5 到 32 mA 相当柔软的有磁性的尺带。B 铁性的粘合橡胶尺带的柔性基带。用于支撑磁带、提供磁场通路。 和机床粘合由双面胶带制成。C 此层透磁带用于保护橡胶磁带，可弯曲易于运输，供货时是单独分开的，使用时用双层胶带和橡胶磁带粘合
>>安装说明
粘贴磁条：
薄型尺带必须粘合到清洁、干燥、平整的表面。典型的清洁剂是 50% 酒精和 50% 的水混合液或庚烷(请注意制造商关于接触此类溶剂的提示)。在铜、黄铜等表面应确保表面清洁没有任何氧化层。粘合表面：
尺带粘合到表面后直接产生粘合力，适当加压效果更好。粘接温度：
适宜的粘接温度是从+21°C到38°C。如果温度在 11°C或更低，粘接剂会变得太硬粘合力会不够。 在正确应用情况下，粘合力在零下温度时也能保证。 粘合72小时后结合力会到MAX(21°C)。
磁带的化学反应
无影响：
甘油、亚麻子油、豆油、棉花子油、矿物油、酸牛奶、异辛烷、N – 乙烷、蚁酸 93°C有影响：
丙酮、汽油、30% 醋、油酸**、水蒸气、异乐灵、海水、纯氨水、20% 醋酸、煤油、硬脂酸禁止：
苯 ** 硝石溶液 松节油 油漆稀释剂 37% 盐溶液， 93°C 四氯化碳 Tricoethylene **37% **，93°C ** 二**
