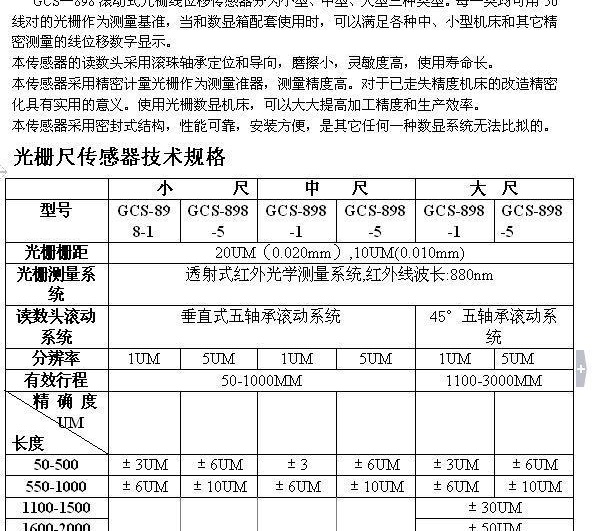

1、光栅测量

滚动式光栅线位移传感器由铝型材、光栅尺、安装端盖、读数头和信号电缆（带插头）等部分组成。光栅尺（标尺）固定在铝型材壳体中，安装端盖分别固定在壳体的两端，组成以光栅为基准的测量体。读数头由四裂相指示光栅、光源板、接收板、整形（匹配）板和电缆组成。指示光栅座的侧面装有三只滚珠轴承，指示光栅和光栅的间隙由其定位保证。指示光栅座的上部装有二只滚轴承。当读数头和光栅作相对运动时，指示光栅座始终贴在光栅的刻划面和顶部，装在指示光栅两侧的光源和接收板，分别作为光源和光闸莫尔条纹的接收。该光电信号经数显箱处理为位移数字。这样就完成了光栅对线位移的测量。为便于数显表（箱）的处理，在传感器中，还把莫尔条纹的光电信号经整形（匹配）处理后再由信号电缆输入。

简而言之，滚动式光栅线位移式传感器是由装有光栅尺的壳体和带有信号电缆的读数头二部分组成。

2、光电转换

滚动式光栅线位移传感器采用四裂相指示光栅，因此有四组发光、接收系统，零位
