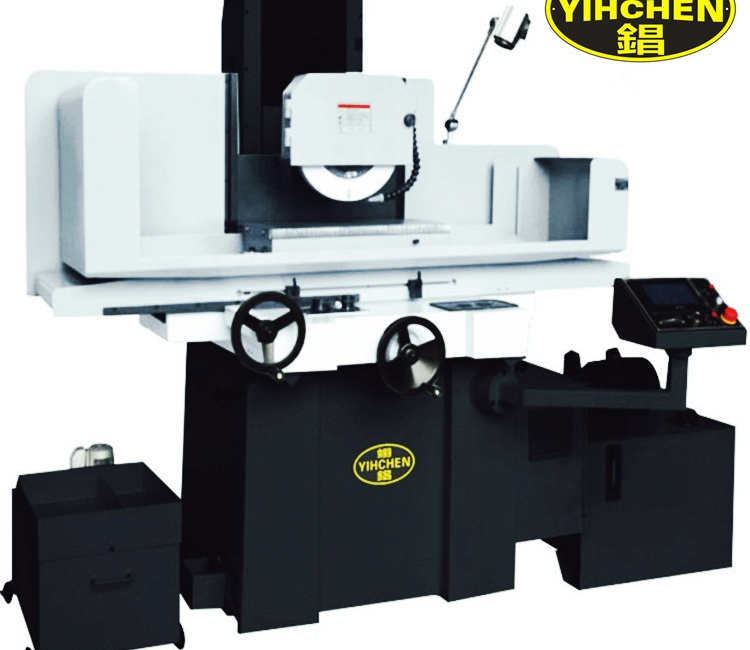

**臺灣翊錩300*600mm高精密大水磨

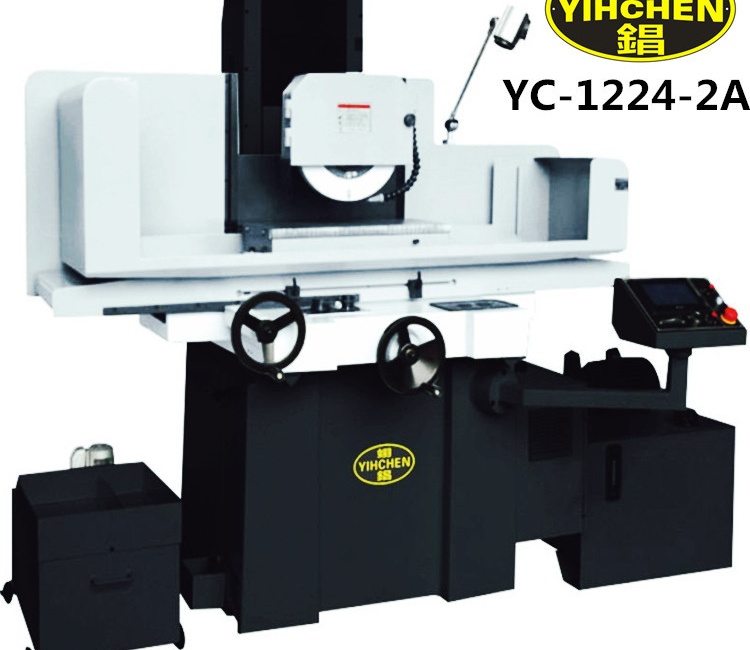

YC-1224-2A
技术参数：
|
规格 |
单位 |
YC-1224-2A |
YC-1224-3A |
||
|
加工能力 |
工作台工作面积 |
mm |
600*300 |
600*300 |
|
|
左右最大移动量 |
mm |
660 |
660 |
||
|
前后最大移动量 |
mm |
340 |
340 |
||
|
工作面至主轴最大距离 |
mm |
540 |
540 |
||
|
工作台最大承受重量 |
Kg |
420 |
420 |
||
|
工作台 |
工作台T型槽 |
mm*N |
14*1 |
14*1 |
|
|
工作台速度 |
m/min |
5-23 |
5-23 |
||
|
前后进给 |
前后手动进给 |
一格 |
mm |
0.02 |
0.02 |
|
一圈 |
mm |
5 |
5 |
||
|
前后自动进给 |
mm |
0.5-10 |
0.5-10 |
||
|
前后快速移动 |
50Hz |
mm |
790 |
790 |
|
|
60Hz |
mm |
950 |
950 |
||
|
上下进给 |
最大移动量 |
mm |
380 |
380 |
|
|
上下手轮进给 |
一格 |
mm |
0.002 |
0.002 |
|
|
一圈 |
mm |
0.2 |
0.2 |
||
|
自动进给量 |
mm |
|
0.005-0.04 |
||
|
上下快速移动速度 |
m/min |
230 |
230 |
||
|
砂轮 |
砂轮尺寸 |
mm |
350*(20-40)*127 |
350*（20-40）*127 |
|
|
主轴转速 |
50Hz |
rpm |
1450 |
1450 |
|
|
60Hz |
rpm |
1740 |
1740 |
||
|
马达 |
主轴马达 |
H*P |
5*4 |
5*4 |
|
|
上下驱动马达（3A型） |
N.M |
|
6 |
||
|
上下伺服马达（NC） |
Kw |
|
|
||
|
油压马达 |
H*p |
2*4 |
2*4 |
||
|
冲水马达 |
Kw |
0.12 |
0.12 |
||
|
前后驱动马达 |
N.M |
8 |
8 |
||
|
重量 |
净重 |
Kg |
2000 |
2000 |
|
|
毛重 |
Kg |
2500 |
2500 |
||
|
尺寸 |
机床高度 |
mm |
1860 |
1860 |
|
|
占地面积 |
mm |
3500*2500 |
3500*2500 |
||
特点：
1.主铸件底座，机柱，工作台，鞍座，主轴座等皆采用米汉纳铸铁铸造而成，经过一年以上时效季化及驰力退火处理，已消除铸件之内应力，使不变形，配合肋骨强化设计，展现高刚性与抗震能力，高稳定性。
2.工作台采用全支撑硬轨结构，搭配Turcite-B与手工铲刮保证工作台在负荷的情况下，减低阻尼系数，确保工作台平稳运行与研磨精度。
3.单缸驱动方式，配合独立式油压系统之设计，使工作台具有多段可调之速度与低震动之特性，适合多种用途之加工，选用日本高质量油封，确保滑动顺畅及使用寿命。
4.主轴从外管之原料开始至组装，在温控及无尘车间装配，决不外包，正因为这样严格的生产条件下，主轴受温控变化极小，噪音低及无振动，能够提供多年的服务而产生问题，本机台采用弹筒式主轴设计，搭配CP4级精密斜角滚珠轴承，V3级低震动马达与动平衡后，安装与机头座上，保证主轴精度。
5.采回圈式中心润滑装置，一方面各传动螺杆和滑动面均得到润滑，另一方面废油回收过滤在回圈润滑，不仅环保，也省润滑油之不必要支出，润滑系统配有自我检测功能，当油罐内液位降低到设定位置时，液位开关自动报警。
