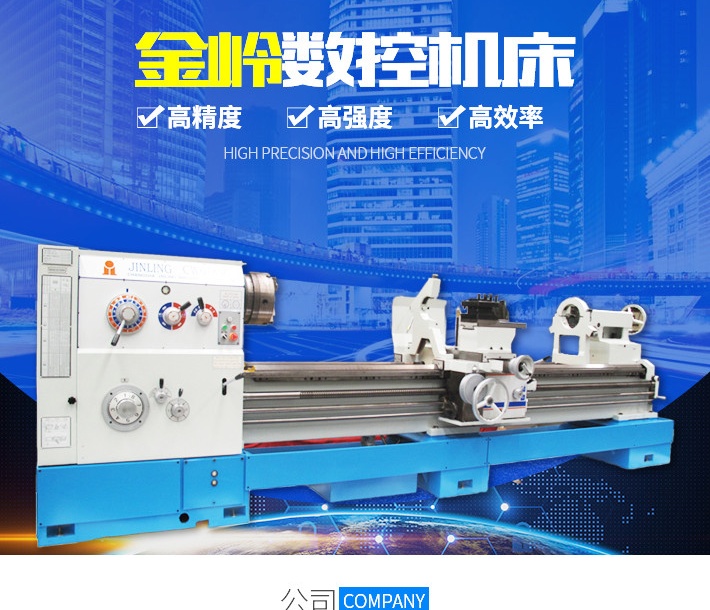

大主轴孔车床，160mm大孔径车床
参考价:
¥4800
具体成交价以合同协议为准
产品型号:
大主轴孔车床，160mm大孔径车床
品牌:
--
厂商名称:
湖南金岭机床股份有限公司
所在地:
--
询价
联系时，请告知来自
钢易通
扫一扫
手机查看该产品
企业档案
湖南金岭机床股份有限公司
产能数
0
主营业务:
--
所属地区:
湖南省-长沙市-长沙县
详细地址:
长沙经济技术开发区泉塘街道华湘路9号
主要市场:
--
联系人:
唐经理
联系电话:
登录可见
产品详情

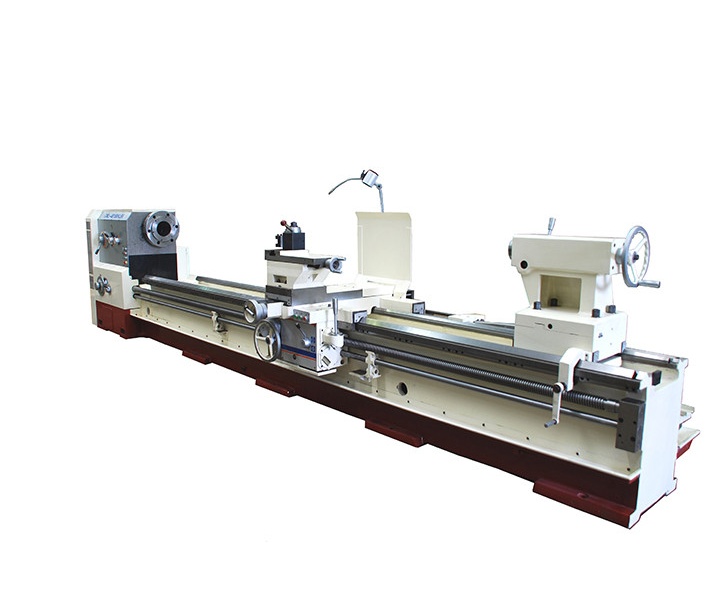

| 160主轴孔卧式车床 | |||||
| 本系列产品是我公司根据市场需求，在103C系列车床产品基础上设计开发的一个新型卧式车床系列。本机床功率大，主轴孔径大，整机刚性好。所加工的零件尺寸精度达到IT7，表面粗糙度达到Ra3.2μm。 | |||||
| 目前本系列产品主要包括CW61/283D、CW61/2103D、CW61/2123D等型号,有2000mm、 | |||||
| 3000mm、4500mm等长度规格。 | |||||
| 随机附件： | |||||

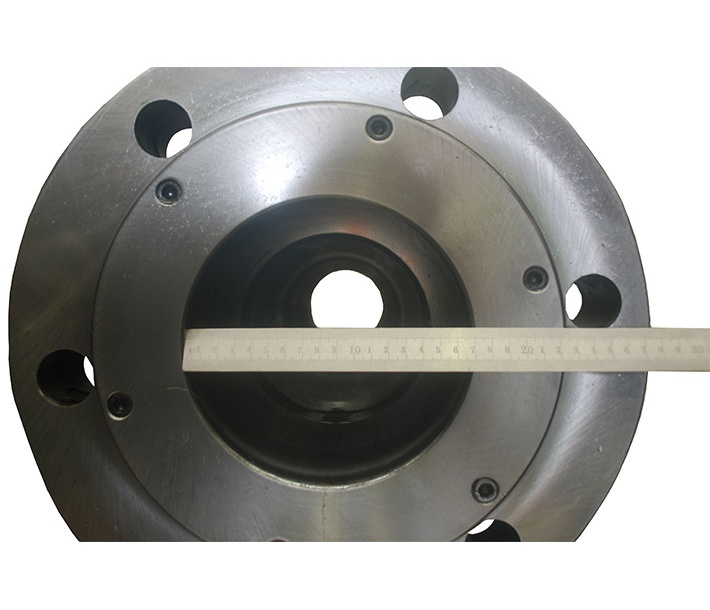

| φ500四爪卡盘及法兰、170中间套、工具、地脚螺栓、调整 | |||||
| 垫铁、机床使用说明书。 | |||||
| 选购附件： | |||||
| φ630四爪卡盘及法兰、φ800花盘、电动刀架、电动尾座、锥度靠模尺。 | |||||
| 主要技术参数 | 单位 | 机床型号规格 | |||
| CW61/283D | CW61/2103D | CW61/2123D | |||
| 中心高 | mm | 415 | 515 | 615 | |
| 床身上最大回转直径 | mm | 830 | 1030 | 1230 | |
| 马鞍槽内回转直径 | mm | 1030 | 1230 | 1430 | |
| 刀架上最大回转直径 | mm | 500 | 700 | 900 | |
| 最大工件长度 | mm | 2000、3000、4500 | |||
| 最大车削长度 | mm | 1900、2900、4400 | |||
| 马鞍槽有效长度 | mm | 380 | |||
| 床身导轨宽度 | mm | 610 | |||

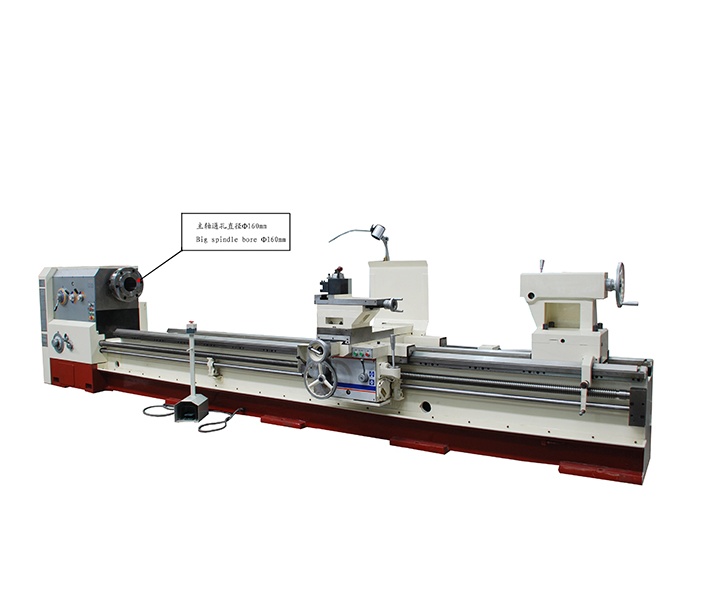

| 主轴通孔直径 | mm | 160 | |||
| 主轴头部尺寸 | C15 or D15 | ||||
| 主轴孔前端锥度 | mm | 公制170 | |||
| 主轴转速级数 | 正转：18级、 反转：6级 | ||||
| 主轴转速范围 | r/min | 正转：8～637、 反转：14～610 | |||
| 中拖板行程 | mm | 615 | |||
| 小刀架行程 | mm | 225 | |||
| 快进速度 | mm/min | 纵向：3200、横向：1400 | |||
| 尾座套筒直径 | mm | 120 | |||
| 尾座套筒锥度 | 莫氏6号 | ||||
| 尾座套筒行程 | mm | 260 | |||
| 尾座横向行程 | mm | ±15° | |||
| 公制螺纹 | mm/kinds | 1-240 / 53 | |||
| 英制螺纹 | tpi/kinds | 30-2 / 31 | |||
| 模数螺纹 | m/kinds | 0.25-60 / 42 | |||
| 径节螺纹 | tpi/kinds | 60-1/2 / 47 | |||
| 纵向进给 | mm/r | 0.07-16.72 | |||
| 横向进给 | mm/r | 0.04-9.6 | |||
| 主电机功率 | kW | 15 | |||
| 机床承重 | kg | 3000 | |||
