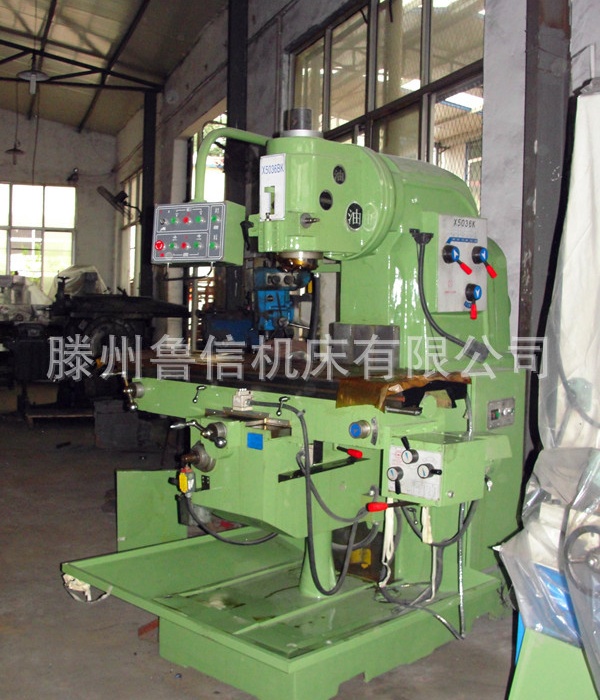

主要技术参数Specifications
|
|
|
工作台尺寸Table size
|
mm
|
320×1320
|
三向行程(X/Y/Z)Table travel
|
mm
|
700×255×350(手动manual)680×240×330(机动mechanical)
|
主轴轴向移动距离Spindle travel
|
mm
|
70
|
主轴端面至工作台距离Spindle nose to table
|
mm
|
60-410
|
主轴中心线至床身垂直导轨的距离Spindle axis to column guideway
|
mm
|
350
|
主轴转速范围Spindle speed range
|
r.p.m
|
18(级steps)30-1500
|
工作台进给范围(X/Y/Z)Table feed speed range
|
mm/min
|
(18级steps)23.5-1180/23.5-1180/8-394
|
工作台快速移动速度(X/Y/Z)Rapid table feed speed
|
mm/min
|
2300/2300/770
|
外型尺寸Overall dimensions
|
mm
|
2294×1770×1904
|
电动机功率Main motor power
|
kw
|
7.5
|
净重/毛重N.W/G.W
|
kg
|
2800/3100
|
