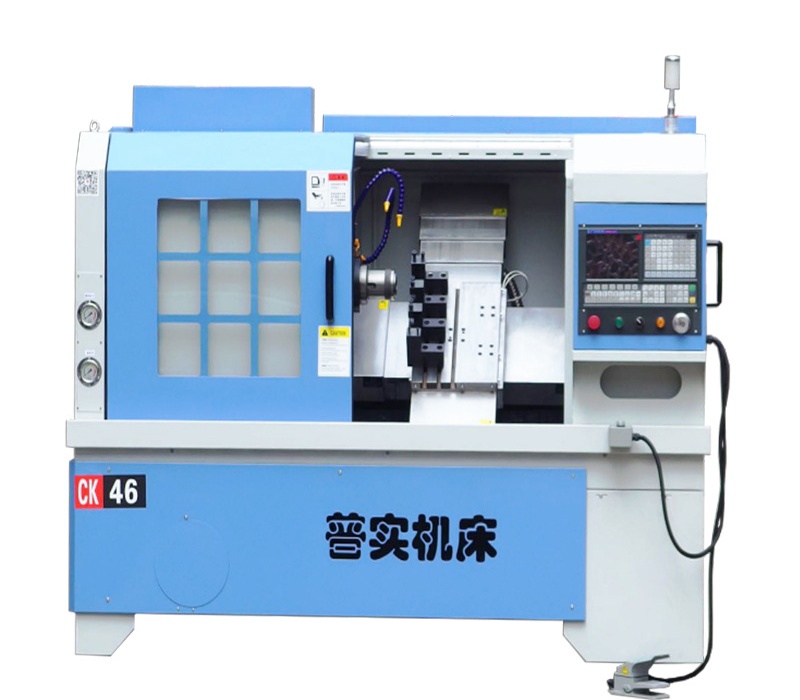

（一）、CK斜导轨46机床技术参数

 规格项目

参数

 规格项目

参数

床身最大旋转直径

?450mm

夹紧方式

液压

拖板上最大回转直径

?170mm

X轴行程

400mm(直径量800mm)

最大加工直径(D)

?260mm

Z轴行程

300mm

最大加工长度(L)

180mm

机床精度

0.008mm

最大棒材直径

?45mm

机床重复定位精度

0.002mm(XZ轴）

主轴通孔

?56mm

常用转速

6000转以下

主轴转速

0-4500转/分

数控系统型号

广数980TC3

主轴电机功率

广数7.5KW伺服

主轴前端

国际标准A2-5

X/Z轴快移速度

25000mm/min

导轨角度

35度

进给轴电机功率

1.8Kw

滑轨形式

线规30H级

电源额定电压

3相交流电，380V

刀架结构

伺服刀塔＋排刀式

总输入功率

6.5KVA

床身结构

整体床身

电源额定频率

50HZ

尾座动力

无尾座

机床重量

净重2300KG排刀机(毛重2500KG)

机床尺寸（长*宽*高）

2300X 1450x1900mm

（二）、机床配置清单

 名 称

型号

 产地，品牌

备注

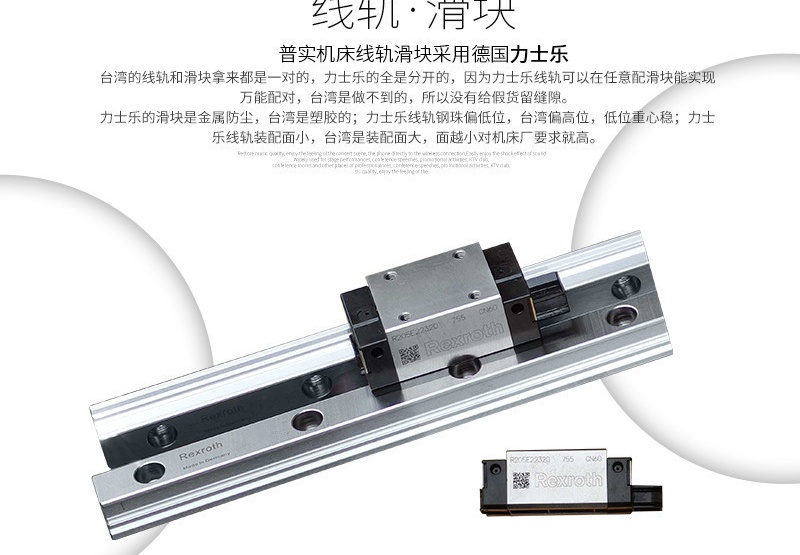

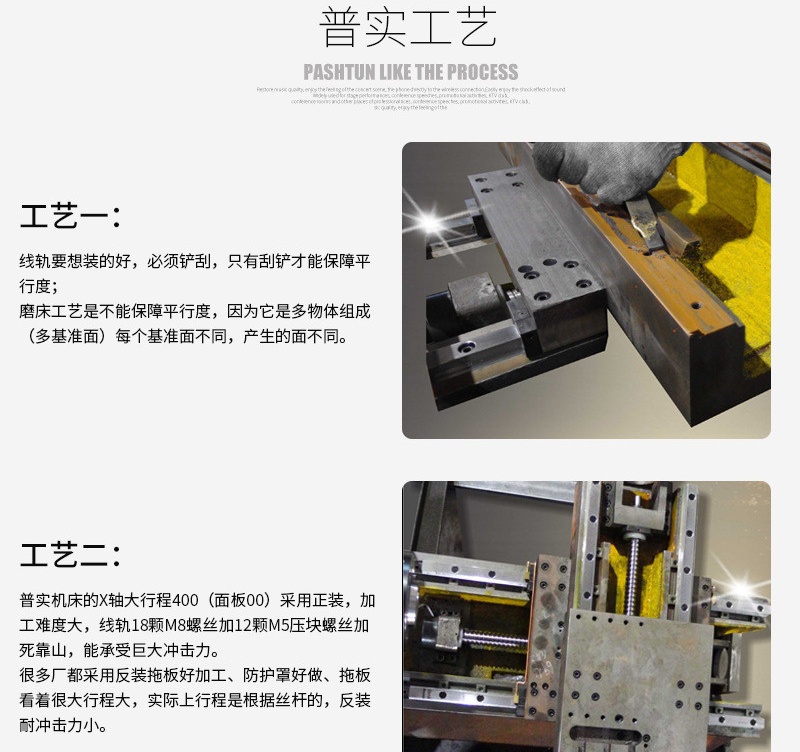

导轨

力士乐H级

德国

精密线轨

X轴滚珠丝杠

直径25毫米螺距10毫米

日本THK

C3级(高标准丝杠)

Z轴滚珠丝杠

直径32毫米螺距10毫米

日本THK

C3级(高标准丝杠)

主轴单元

普实控股

常州

主轴轴承SKF精度P4级

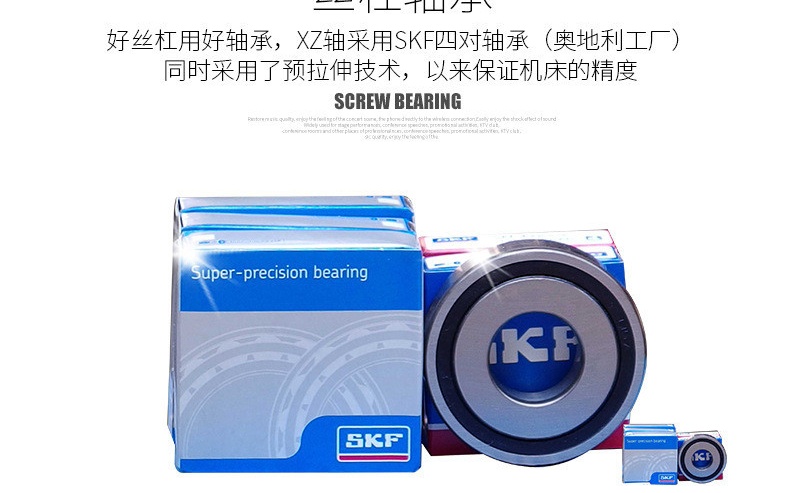

丝杠轴承

2562两对，2047一对，7203一对

瑞典SKF

预拉伸技术

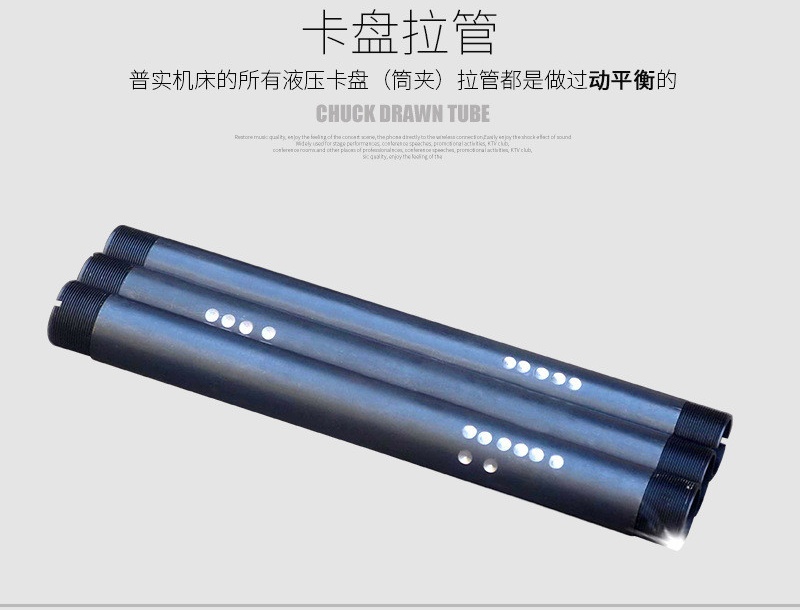

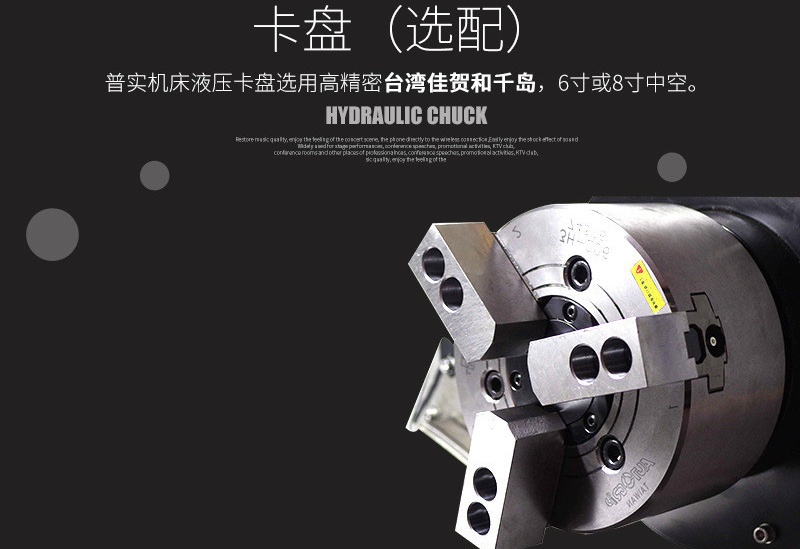

液压卡盘

佳贺6寸中空

台湾

回转缸

646中空回转缸

常州

中空回转缸，用途广

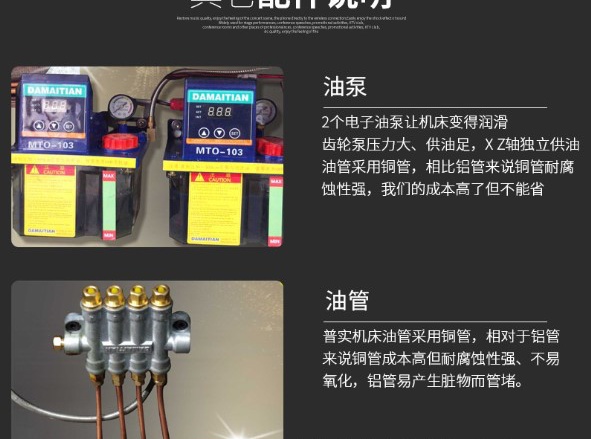

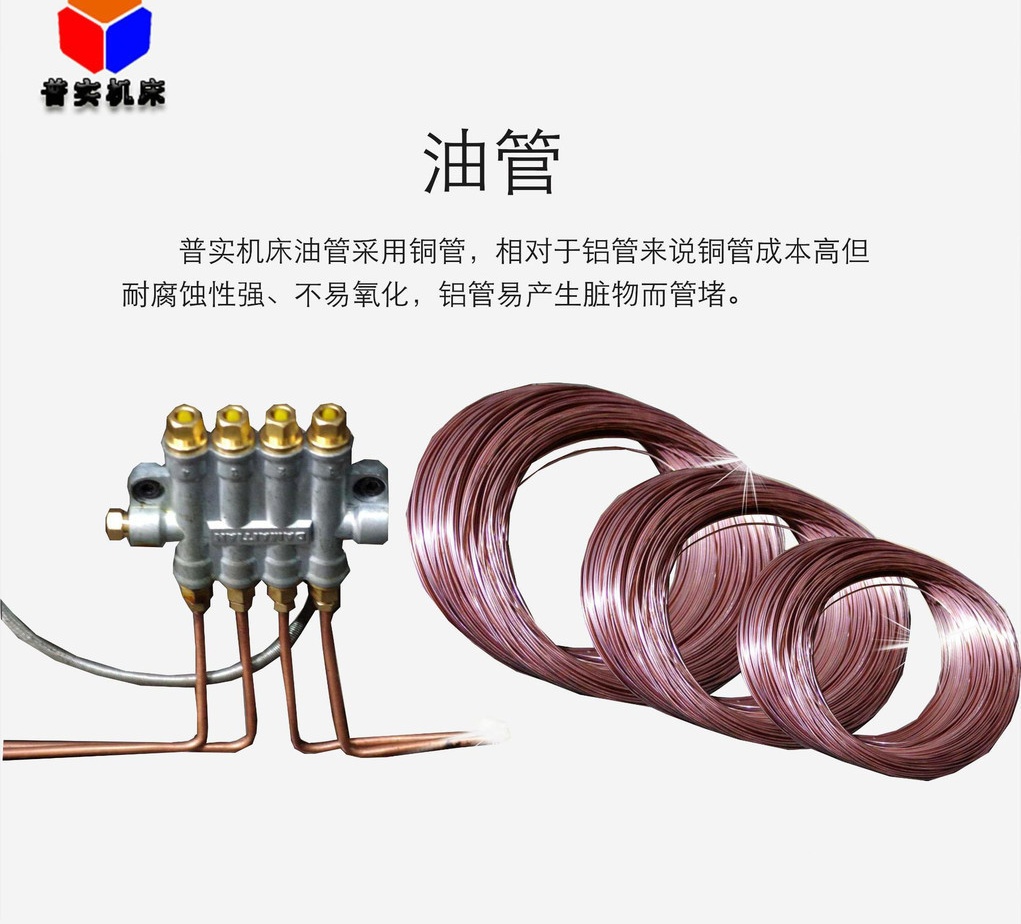

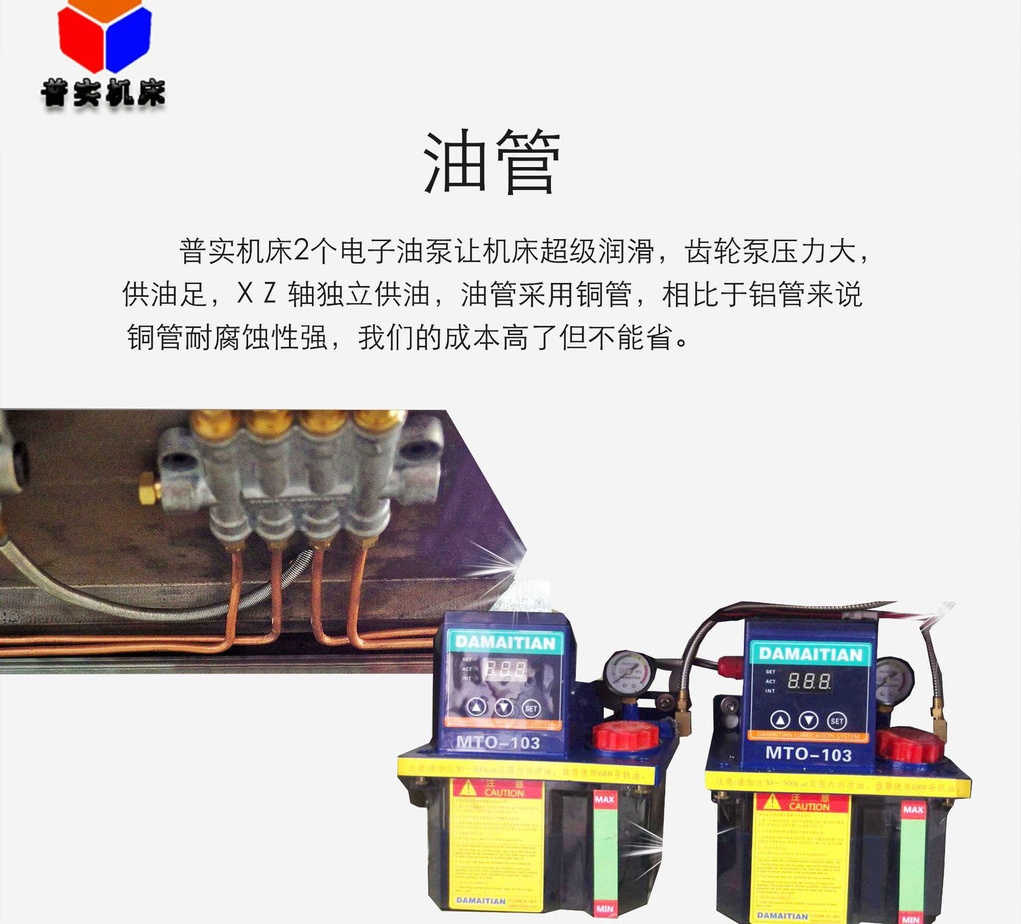

丝杠润滑

麦田泵业

广州

容积油泵1

导轨润滑

麦田泵业

广州

容积油泵2

主轴及丝杠螺母

盈锡

台湾

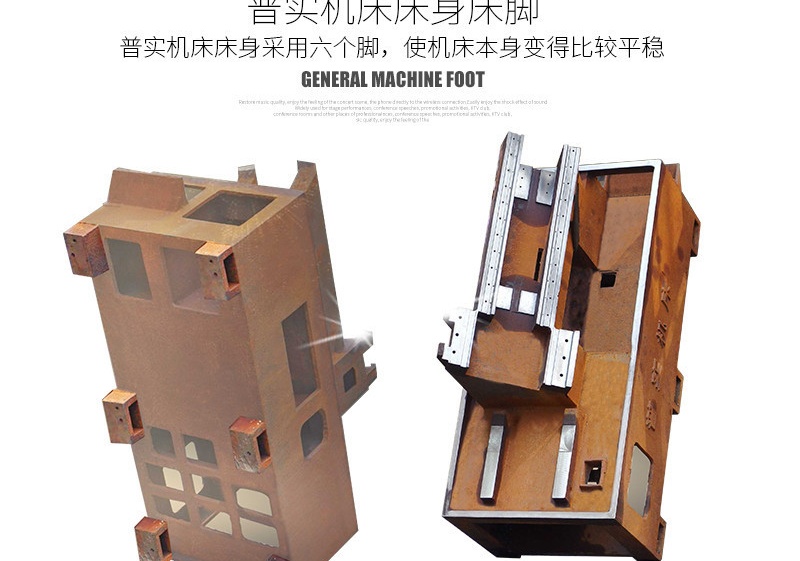

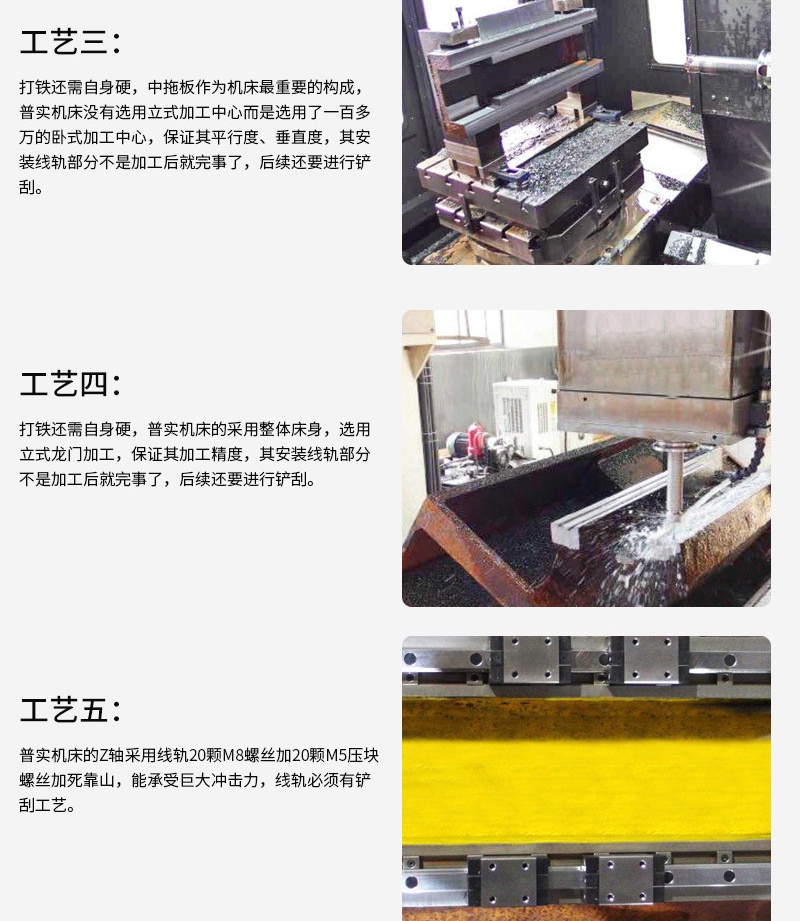

机床铸件

铸件HT250（树脂砂翻砂工艺）

无锡

全部回火处理，局部铸件二次回火

液压站

内插式电机加风冷加过滤器

无锡

照明

LED

无锡

X轴抱闸供电系统

施耐德

上海

X轴专用供电（电源盒1）

外围24V供电

施耐德

上海

照明与液压电磁阀供电（电源盒2）

系统供电

施耐德

上海

系统专用供电（电源盒3）

继电器

施耐德

上海

交流接触器

施耐德

上海

空气开关

德力西

上海

电线

国标线

远东 宜兴

手工焊接

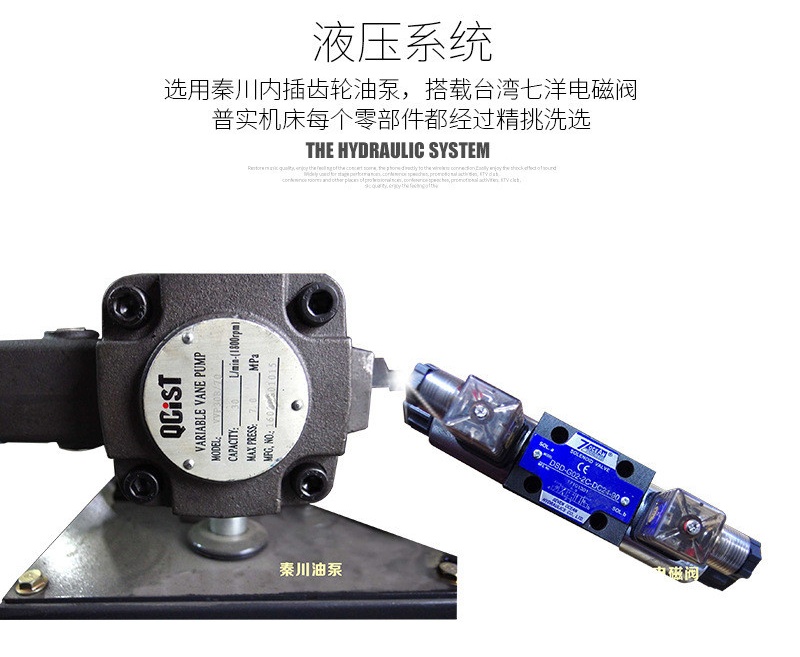

液压泵

秦川

宝鸡

高端液压泵

液压电磁阀

七洋

台湾

高端液压站用

系统

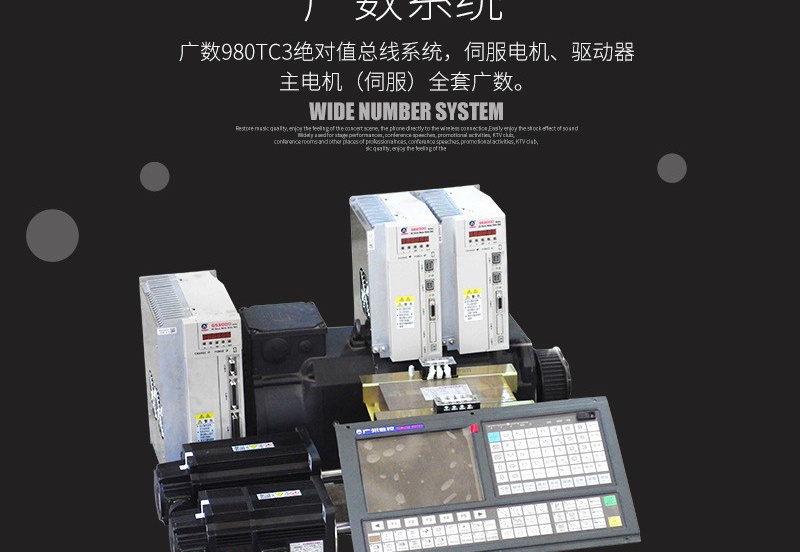

广数980TC3

广州

驱动及电机

广数全套

广州

伺服主轴

广数7.5主轴伺服

广州

伺服刀塔

优思塔或纳丰

常州

联轴器

成一精工

韩国

水泵

高压水泵370W

特别说明

主轴可以承受6000以下，但是客户选型电机不同转速不一样。广数主轴伺服电机3000转，新代3500转，西门子4000转。
