技术指标

序号

型号

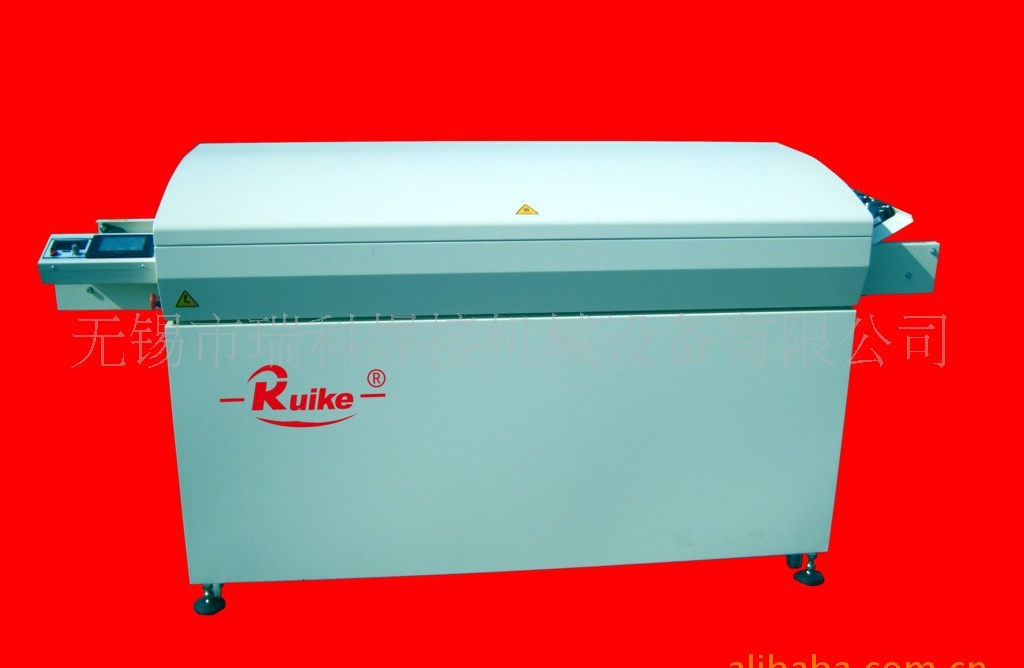

RKH-6600触摸屏回流焊

1．

网带宽度

Max.350mm

2．

传动速度

0—1.5M/min

3．

传动带至地面高度

900mm±20mm

4．

传动方向

左→右

5．

供电电源

AC380V±10％三相五线

6．

总功率

10Kw

7

温控范围

0-300℃

8

温控精度

±2℃(匀速进料状态)

9．

控制温区

6

10．

冷却区

1

11．

工件允许高度

≤30mm

12．

重量

200㎏

13．

外形尺寸

2720mm×730mm×1120mm

机器配置

1．

加热温区数量

12个，每温区上下加热

2.

加热方式

不锈钢管加热+热风，使用寿命10年

3.

加热区长度

1900mm

4.

冷却区数量

2个冷却风扇

5.

传送网带宽度

350mm

6.

PCB尺寸

最大300mm

7.

PCB限制高度

30mm

8.

传送方向

左—右

9.

传送方式

350mm不锈钢网带，每格10mm

10.

入口至地面高度

国际标准900mm±20mm

11.

传送速度

0—1500mm

12.

温度精度

±2℃

13.

温度控制范围

室温—350℃

14.

适用焊料类型

含铅，无铅

15.

控温方式

触摸屏+多路温度模块，配美国温度测试线

16.

适用元气件类型

表面贴装零件，可双面回流焊接

17.

电源

380V50Hz-60Hz三相五线

18.

启动功率

10KW

19．

工作功率

小于4KW

20．

升温时间

15—20分钟

21.

机身尺寸

2720mm×730mm×1120mm

22．

机器颜色

乳白色

外壳部分

23．

机体机构

1.5mm冷轧钢板，分段结构

24.

上炉体开启方式

上盖，上加热器分别开启

25.

内胆结构

不锈钢内胆，使用年限不限

26.

表面处理

静电喷塑高温固化表面坚固

加热部分

27．

加热区数量

6个，上下分别加热器

28.

升温时间

15-20分钟

29.

温区独立关闭功能

温区单独触摸屏按键控制，超温报警

传送部分

30.

调速设定范围

0—1500mm无极调速

31.

运输马达

调速齿轮电机

32.

网带配置

350mm不锈钢网带

33．

传递链条

单向受力传动齿轮，停电时可手动传出工件

控制及电器部分

34

控制主机

触摸屏、多路智能温度模块、温度曲线、超温报警

35

温度显示方式

触摸屏全画面显示

36

报警自动提示

全温区自动报警，蜂鸣器提示
