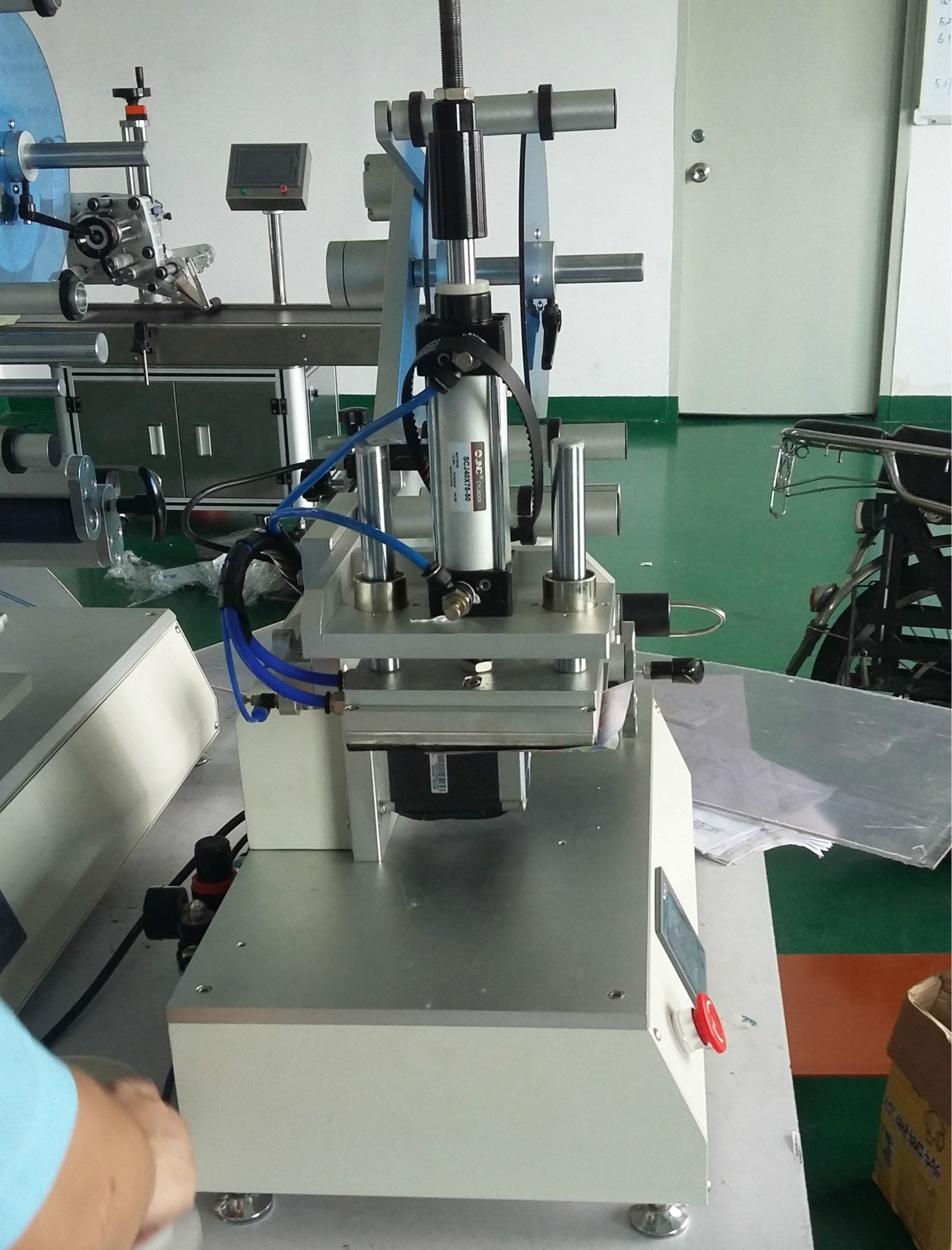

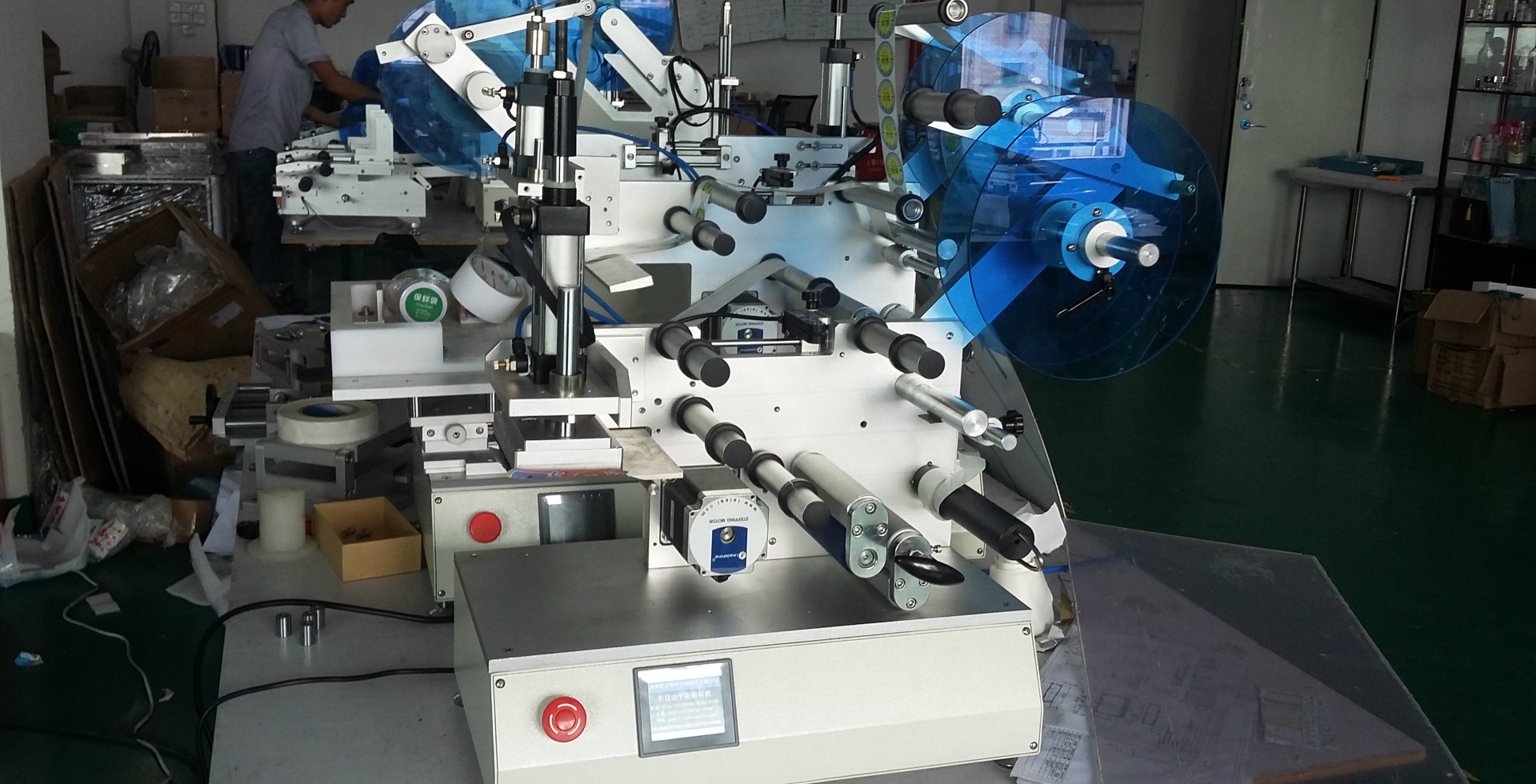

BT-T-1100半自动平面贴标机

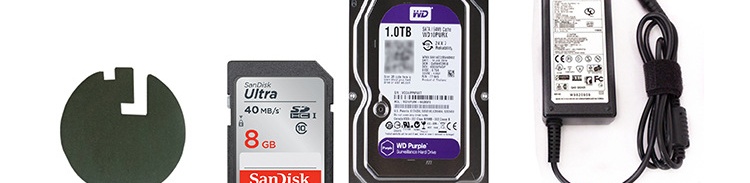

一、适用产品

二、基本用途

       应用吸贴方法贴标，实现在各种工件的平面上贴标，如化妆品扁瓶、包装盒、塑料盖贴标等。

更改覆标机构，可适用于不平整面贴标，如凹平面、圆弧面的贴标等。

更改治具，可适用于各种不规则工件的贴标。

选配色带打码机或喷码机，在标签上打印生产日期和批号，实现打码-贴标一体化。

三、适用范围

◆适用标签：不干胶标签、不干胶膜、电子监管码、条形码等；

◆适用产品：要求在平面、弧面、圆周面、凹面、凸面或其他面贴附标签的产品；

◆应用行业：广泛应用于化妆品、食品、玩具、日化、电子、医药等行业；

◆应用实例：洗发水扁瓶贴标，包装盒贴标，瓶盖、塑胶壳贴标等。

四、工作过程

   ＊核心工作原理：传感器检测到产品到位或脚踩发出产品到位信号，吸着标签的吸头下降贴标并覆标，然后退回原位吸附下一张标签，等待下一个贴标信号，一张标签的贴附动作完成。   ＊操作过程：放产品—>判定到位（设备检测控制或人工控制）—>贴标并覆标（设备自动实现）—>取出已贴标产品。

五、技术参数：（以下为标准机型技术参数，其他特殊要求和功能，可量身订做）

◆ 适用标签长度（mm）：15mm～100mm

◆ 适用标签宽度（底纸宽度/mm）：15mm～150mm

◆ 适用产品尺寸（长×宽×高/厚）:  长度：20mm～200mm

                                                              宽度：20mm～150mm

                                                              厚度：0.2mm～120mm

◆ 适用标卷外径（mm）：φ340mm

◆ 适用标卷内径（mm）：φ76mm

◆ 贴标精度（mm）：±0.5mm

◆ 出标速度（m/min）：5m/min

◆ 贴标速度（pcs/min）：20～45pcs/min

◆ 重量（kg）：约48kg

◆ 频率（HZ）：50HZ

◆ 电压（V）：220V

◆ 功率（W）：145W

◆ 设备外形尺寸（mm）（长×宽×高）：约850mm×410mm×720mm

◆ 气压（Mpa）：0.4～0.6Mpa

六、功能特点

◆功能强大，可用于各种工件的平面、圆弧面、凹平面的贴标，可用于不规则工件贴    标；

◆贴标准确，稳定性高，采用PLC+细分步进电机驱动送标，送标准确；放料机构配     置刹车功能，保证标带绷紧，确保标签检测**；标带绕行纠偏机构，防止标签左   右偏移；

◆坚久耐用，电路与气路分开布置，气路配置净化装置，避免空气的水分侵害电器，    延长设备寿命；整机采用**铝合金和不锈钢材料，质量牢固；

◆调整方便，配置高低行程可调功能，不同高度产品贴标，无需反复更换治具；

◆外形美观，采用底置电脑白电箱，配合不锈钢和**铝合金，美观大方，提升设备   档次；

◆具备手动/自动2种贴标控制方式，工人可根据需要，选择使用传感器或脚踩实现贴    标的控制；设置手动、自动控制按钮，出标长短可任意调控；

◆可选配功能和部件：

①      热打码/喷码功能；

②      自动上料功能；

③      自动收料功能（结合产品考虑）；

④      特殊标签电眼。
