一、             原理：

涡旋式过滤器具备水力分离机和纸带过滤器双效功能，其中水力分离是利用水泵将水加压高速射入特殊设计之管状筒体，使之产生涡流回旋，分别产生上升涡流及下降涡流，经过三层涡流回旋后，水中杂质因较重故往下沉积，则由下降涡流自下方析出。干净水则由上升涡流析出，再经过副筒中的精密滤网进行二次过滤，彻底清除水中的小颗粒杂质。

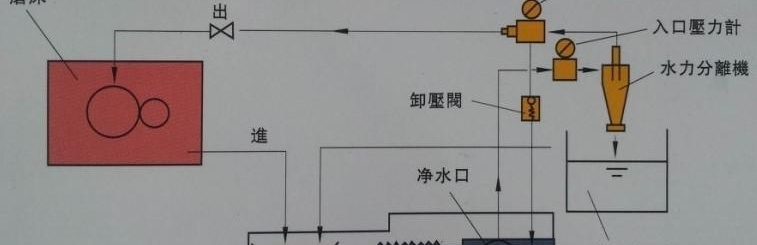

二、            工作示意图：

三、            使用特性：

• ●过滤效果好良好，效率达99%。
• ●保养简易，寿命长，磨耗剧烈的下方喷嘴采用陶瓷材料，泵辅轴封采用钨钢材料，下喷嘴之组合，分解不需工具即可进行，易于换装、拆卸。
• ●过滤效果不会因时间面降低。
• ●副筒水流具备反冲功能，防止滤网孔眼堵塞，延长滤网使用时间。
• ●可将研削液中比较重的杂质过滤，使水清净，减少磨削液之更换频率，使加工工件表面更光滑，并减少砂轮修整次数。
• ●配置有过滤沉淀箱，可及时清理磨削杂质。
• ●本涡旋过滤器可单独启动，也可以连接机床控制器，随设备启动或停止。
• ●分离精度：30μm
• ●滤网过滤精度：5μm
• ●下列杂质均有过滤效果

  A、磁性材料(普通钢、钨钢、模具钢、镍)

  B、非磁性材料(不锈钢、铬、铜、铝、钛等)

  C、非金属材料(玻璃、砂轮颗粒等)
