设备性能说明（FUNCTION）：
1.超高速定位加工，可达100m/min。
2.配备专用CAD-CAM软件。
3.+90°到-90°任意角度加工。
4.半干式刀具冷却系统，无毒无污染，便于清洁。
5.精密分配型导轨自动润滑。
6. 具备选择加工功能。
7. 意大利原装HSD电主轴及8刀位刀库。

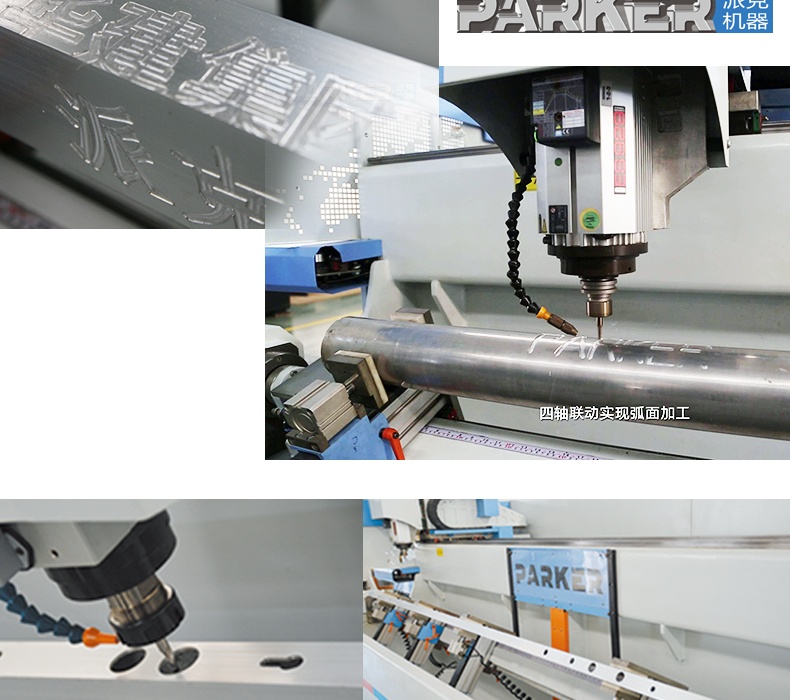

8.真正实现四轴联动及插补，可加工圆管材料。
9. 单次加工及多次循环可自由设定，提高效率。
10双定位可选，可一次加工两件工件，及超长工件。
技术参数 TECHNICAL DATA.
|
行程 STROKE |
||
|
X轴行程（Stroke for X axis） |
3500mm |
|
|
Y轴行程（Stroke for Y axis） |
400mm |
|
|
Z轴行程（Stroke for Z axis） |
400mm |
|
|
A轴回转范围 |
±185° |
|
|
主轴 SPINDLE |
||
|
主轴转速（Spindle Speed） |
15000 |
|
|
主轴锥孔（Spindle Taper） |
ISO30 |
|
|
主轴功率（Spindle Driven Motor） |
5.5KW |
|
|
刀库 TOOLS |
||
|
刀库款式（Tools Changer Format） |
直排式 |
|
|
刀库容量（Capacity Of Tools Magazine） |
8刀位刀库 |
|
|
相邻换刀时间（Tool Change Time） |
5s |
|
|
移动速度 MOVING SPEED |
||
|
X轴移动（X Axis Moving Speed） |
100000mm/min |
|
|
Y轴移动（Y Axis Moving Speed） |
80000mm/min |
|
|
Z轴移动（Z Axis Moving Speed） |
60000mm/min |
|
|
X/Y/Z进给速度（X/Y/Z Feeding Speed） |
0-2000mm/min |
|
|
马达功率 POWER OF MOTOR |
||
|
X/Y/Z/A驱动马达（X/Y/Z/A Driven Motor） |
1.3Kw 1.5Kw 1.0Kw |
|
|
A轴运行速度 |
90°/s |
|
|
润滑冷却系统 LUBRICATING SYSTEM |
|
|
润滑系统（Lubricating System） |
广东宝腾 |
|
冷却系统（Cooling System） |
SAGELY微量润滑冷却 |
|
精密度 PRECISION |
|
|
X 轴定位精度（Position Precision Of X Axis） |
±0.05mm |
|
Y/Z 轴定位精度（Position Precision Of Y /Z Axis） |
±0.02mm |
|
重复定位精度（Repeating Position） |
±0.02mm |
|
机械规格 SIXE OF MACHINE |
|
|
电源（Power Supply） |
AC 380V 50Hz |
|
总功率（Power） |
约 11KW |
|
气压需求（Air Pressure） |
0.5MPa – 0.8MPa |
|
重量（Weight） |
约3t |
|
外形尺寸（Area） |
5350*1800*2500mm |
|
零部件使用品牌及规格 MAIN COMPONENT CONFIGURATION |
|
|
操作系统（Operation System） |
台湾新代 |
|
伺服电机（Serve Motor） |
日本安川 |
|
主轴（Spindle） |
意大利HSD 意大利Hiteco |
|
导轨（Guide Rails） |
日本 THK |
|
轴承（Bearings） |
日本 NSK |
|
丝杆（Ball Screw） |
台湾 TBI |
|
电气件（Electrical Parts） |
法国施耐德 Schneider |
|
气动元件（Pneumatic Components） |
台湾 AIRTAC |
|
减速机（Reducer） |
台湾 ATG |
|
刀库 |
派克 |
