磨床展示

• 磨床名称

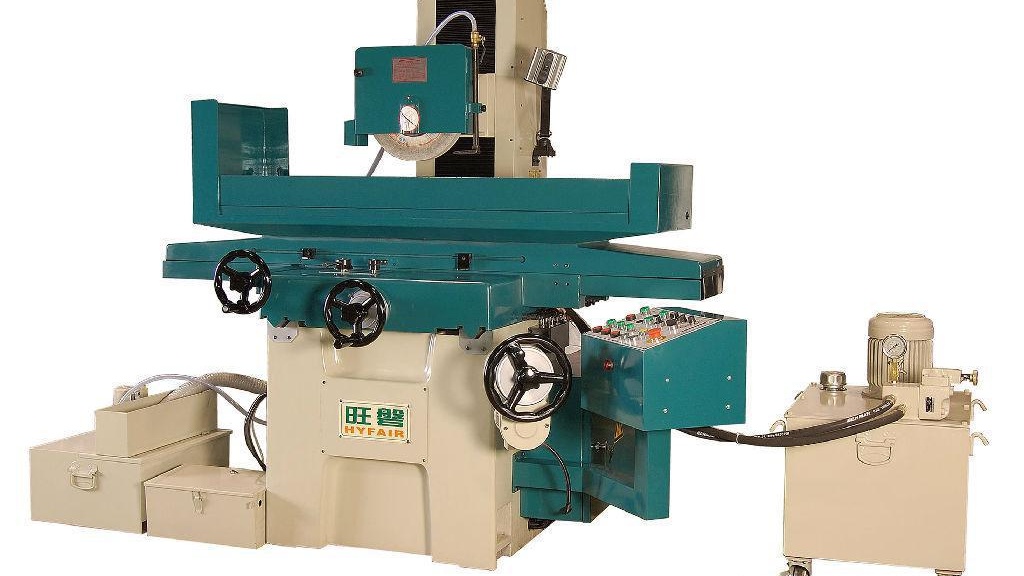

旺磐精密油压大水磨

磨床型号

HF-3A3060

*3A：左右油压换向，前后自动，上下快速

*AS:左右油压换向，前后自动，上下(伺服)自动

磨床属性



——一体式NC操作面板

@无需程序编写，直接输入加工参数即可，简单、易学、操作方便

@将倍率开关选择OOF档，点选相应参数后旋转电子手轮即可进行参数的加减设置

@磨削参数的设置可以再自动磨削中无须停止，动能修改立即生效

@多重削磨方式【S型进给 切槽单边下刀 切槽双边下刀 Y轴单边进给 Y轴双边进给】任意选择

@工件自动磨削结束后按照推刀参数数据自动提升磨头至设定数据，方便用户取放工件再次进行加工。



——较传统机床优点——

@一人多机的操作模式可以大大降低人工成本

@磨削程序的模组化让工人的操作更简捷、便利

@一体式NC面板的设计直接提高面板使用寿命和防护等级IP66，更适应于个各种恶劣的工作环境

@MCU嵌入式控制系统根据平面磨床量身开发，较PLC控制具有参数简易化设置、操作更简单、光栅集成化设计、故障自我诊断功能清楚。

@故障自诊断功能通过数码显示设备故障位置，方便客户对设备故障的自我排除。



磨床参数

项目			单位	HF-3A3060
工作范围	工作台面积		mm	300×600
	工作面至主轴中心最大距离		mm	600
	左右有效行程		mm	600
	前后有效行程		mm	300
	工作台最大承受重量		kg	350
进刀位移	上下	手轮进刀	mm	1圈  2
			mm	1格  0.005
		自动进刀(AS型)	mm/t	0.001-0.04(AS型)
		快速移动	mm/min	380(50HZ)/460(60HZ)选配
	前后	手轮进刀	mm	1圈  5
			mm	1格  0.02
		自动进刀	mm/t	0.1-10
		快速移动	mm/min	900(50HZ)/1100(60HZ)选配
	左右	工作台移动速度	m/min	5-25
砂轮	砂轮尺寸(外径*宽度*内径)		mm	355×38×127
	主轴		r.p.m	1450(50HZ)/1800(60HZ)选配
	噪音值		db	〈78
驱动电机	主轴马达		HP	5/7.5(选配)
	油压马达		HP	2
	前后自动马达		w	150
	上下快速马达(3A型)		w	150
	上下伺服马达(AD型)		kw	0.75
	冷却马达		HP	1-8
机械尺寸	机械高度		mm	1850
	操作空间(长×宽)		mm	3000×2550
运输	装箱尺寸(长×宽×高)		mm	2300*1800*2200
	重量		kg	1850

*由于不断研发改进，以上数据均已实际参数为准*
