释压阀，风包释压阀厂家
参考价:
¥806
具体成交价以合同协议为准
产品型号: 释压阀，风包释压阀厂家
品牌: --
厂商名称: 上海吉氟利泵阀有限公司
所在地: --
联系电话： 登录可见
询价
联系时，请告知来自
钢易通
扫一扫
手机查看该产品
企业档案
上海吉氟利泵阀有限公司
设备企业
主营业务:
--
所属地区:
--
详细地址:
上海市普陀区祁连山南路2891弄105号6130室
主要市场:
--
联系人:
叶巧评
联系电话:
登录可见
产品详情
煤矿空压机释压阀QHF型号，矿用空压机配套用释压阀-QHF释压阀风包释压阀空压机配套释压阀，QHF释压阀风包释压阀空压机配套释压阀，上海吉氟利专业释压阀，QHF-80活塞式风包释压阀，QHF-65空压机风包释压阀，QHF风包释压阀厂家-上海风包释压阀，QHF-50风包释压阀-空气压缩机用释压阀，QHF-2系列风包释压阀，风包释压阀QHF-200，风机专用释压阀，QHF风包释压阀，风包释压阀 风包安全阀QHF，QHF-2风包释压阀，煤矿空压机释压阀QHF-80 QHF-100，煤矿用风包释压阀，

QHF风包释压阀，QHF风包释压阀厂家找上海吉氟利，QHF-100风包释压阀，QHF-80风包释压阀，QHF-65风包释压阀，QHF-50风包释压阀，QHF-125风包释压阀，QHF-150风包释压阀，QHF-200风包释压阀，QHF-250风包释压阀，QHF-300风包释压阀，1.用途：

QHF风包释压阀，QHF-100风包释压阀，本释压阀用于地面或井下空气压缩机系统中，安装在风包出口管路正对气流方向上，起安全保护作用。

2.适用条件：
各种规格的释压阀适用条件如下：?表1
型号
工作压力(Pa)
环境温度(℃)
适用的空压机容量(m3/min)
QHF-50
0.785×105(8kgf/cm2)
-40～120
1.5
QHF-65
0.785×105(8kgf/cm2)
-40～120
3
QHF-80
0.785×105(8kgf/cm2)
-40～120
6
QHF-100
0.785×105(8kgf/cm2)
-40～120
10
QHF-125
0.785×105(8kgf/cm2)
-40～120
20
QHF-150
0.785×105(8kgf/cm2)
-40～120
40
QHF-200
0.785×105(8kgf/cm2)
-40～120
60
QHF-250
0.785×105(8kgf/cm2)
-40～120
100

3.规格与性能：?表2
型号
工作压力(Pa)
释放压力(Pa)
重量(kg)
气缸内径(mm)
外形尺寸(mm)
连接法兰螺孔分布园直径(mm)
QHF-50
0.785(8kgf/cm2)
1.05±0.049(10.5±0.5kgf/cm2)
7
50
φ160×245
125
QHF-65
10
65
φ180×290
145
QHF-80
12
80
φ195×320
160
QHF-100
16
100
φ215×364
180
QHF-125
21
125
φ245×404
210
QHF-150
32
150
φ280×454
240
QHF-200
46
200
φ335×546
295
QHF-250
64
250
φ390×613
350

4.工作原理与结构特征：

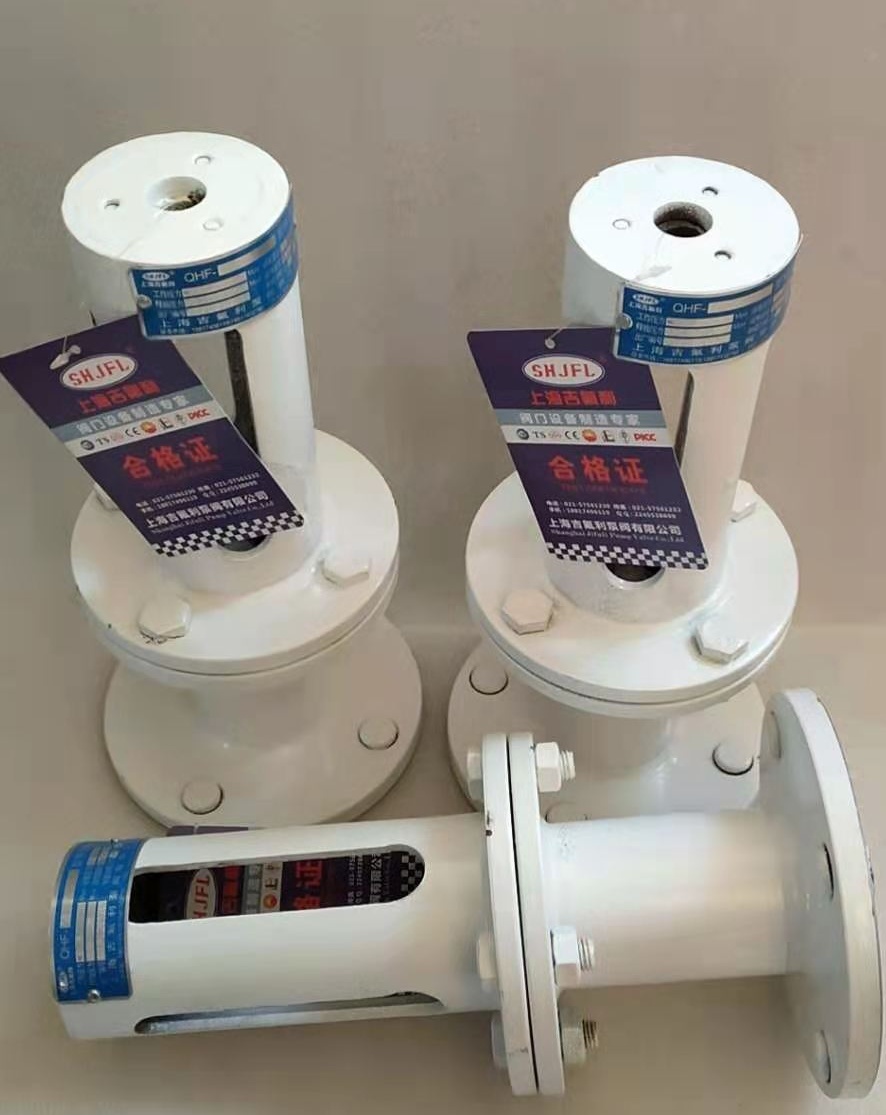

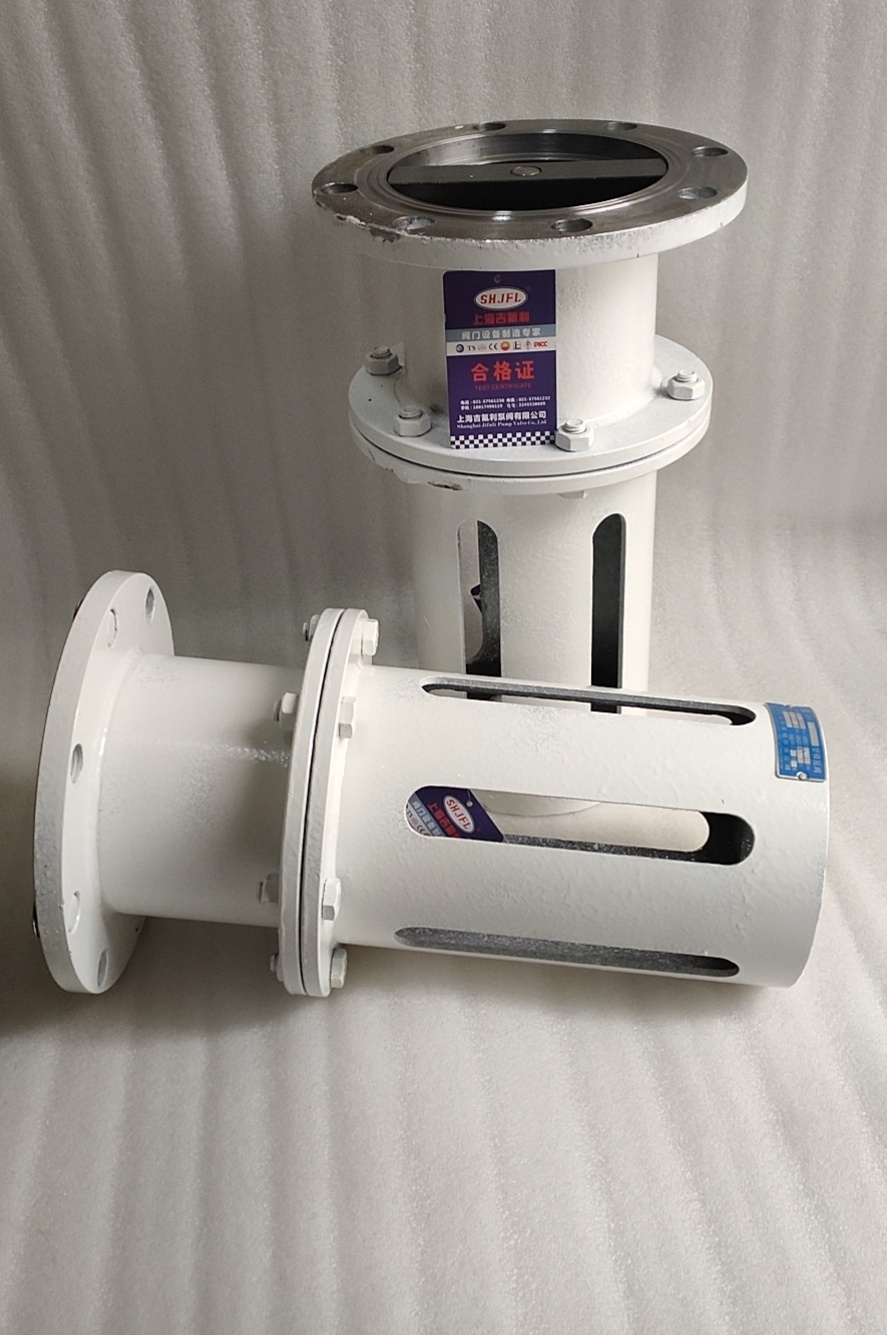

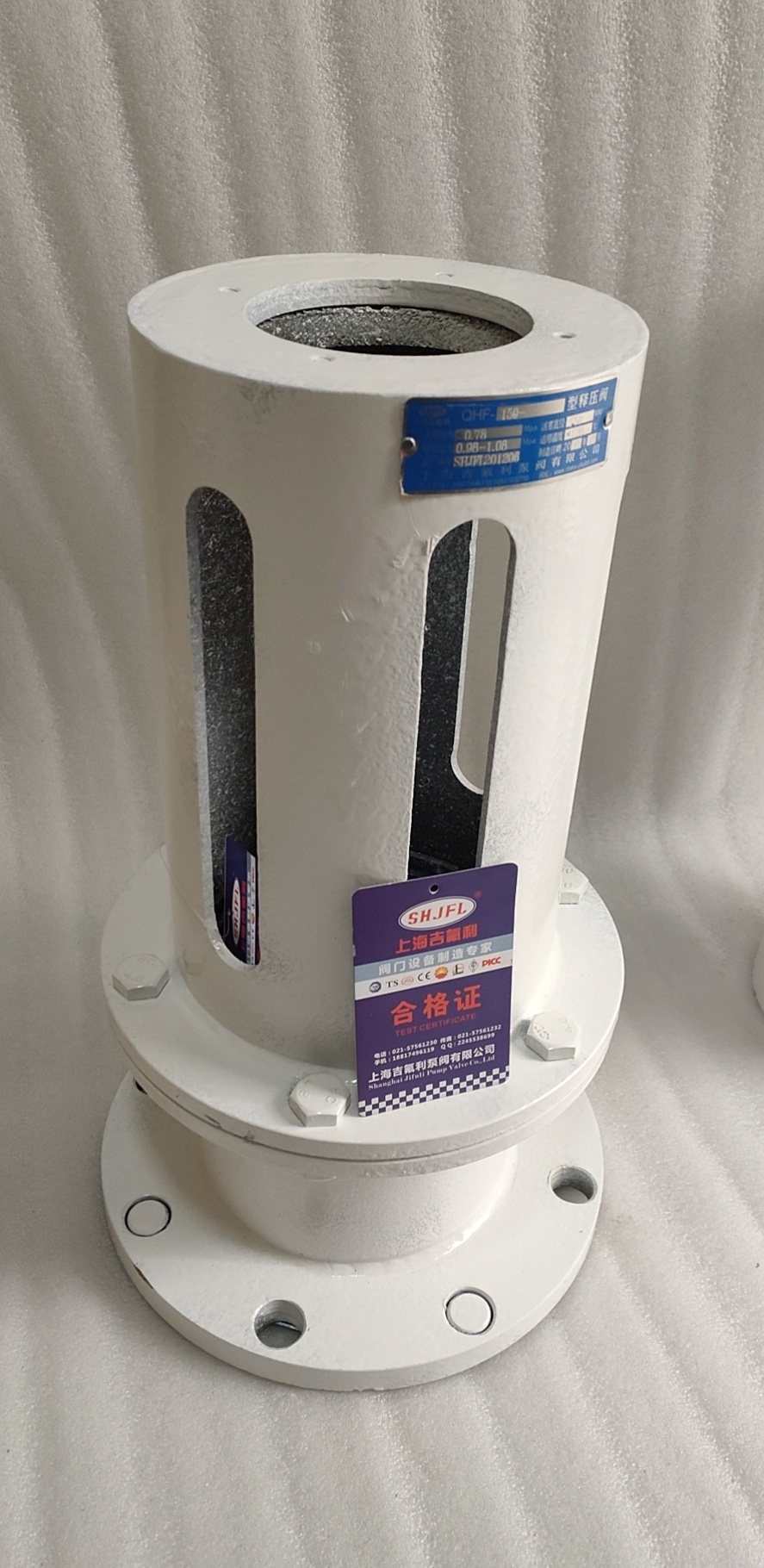

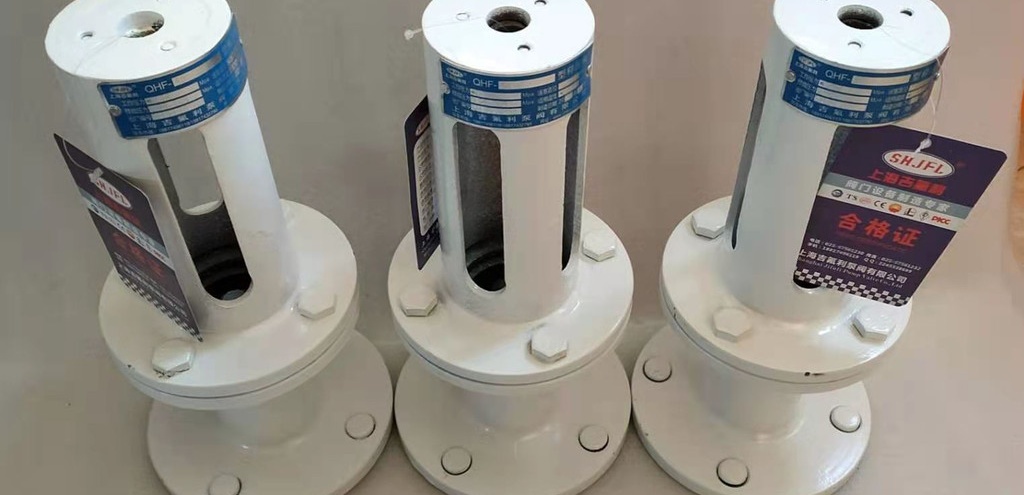

    本释压阀由气缸、活塞组、保护罩等组成(见图1)、气缸由左、右端法兰及气缸体组焊而成，为了增强耐磨性和防止生锈，气缸内表面镀硬铬。活塞组由卡板、O形密封圈、活塞、拉杆等组成。活塞组可从气缸左端装入并通过卡板对将活塞组固定在气缸中，使之无法左右移动。保护罩由法兰、简体和挡盖组焊而成。当释压阀释压时，保护罩可防止活塞飞出伤人，起安全保护作用。
??本释压阀安装在空气压缩机系统中风包出口管路正对气流方向上，当空压机系统正常工作时，系统压力≤0.785(8kgf/cm2 )，在此压力下，释对阀正常工作。当风包因积炭着火或由于某种原因导致风包内气体时，系统内温度、压力瞬时升高，当压力升至1.03±0.049MPa(10.5±0.5kgf/cm2)时，拉杆立即拉断，释压阀释压，风 包及管路中的高温、高压气体得以迅速释放，从而起到缓解冲击波，避免产生
事故的作用。

  1、卡板
2、拉杆
3、气缺
4、活塞
5、O形密封圈
6、保护罩
7、缓冲垫

5.安装与调整：

5.1?释压阀安装于空气压缩机系统中风包出口管路正对气流向上，距风包出口为3-4米。释压阀与风包间须安装闸阀。空气压缩机风包水平放置安装时如图2，空气压缩机风包立式安装如图3。

释压阀安装时应注意以下几点：
5.1.1?释压阀释压方向不要向正对行人，设备及易损物件，防止释压阀释压时造成事故。
5.1.2?释压阀活塞组在气缸中的松紧程度应适当，应不漏气。活塞组的轴向拉力应符合表3规定：

规格
活塞组的轴向拉力(kgf)
QHF-50
≤65
QHF-65
≤108
QHF-80
≤166
QHF-100
≤255
QHF-125
≤402
QHF-150
≤569
QHF-200
≤1020
QHF-250
≤1589

5.1.3?安装前检查拉杆，不应有锈蚀，变形现象。
5.1.4?安装时，O形密封圈涂上防腐油。
5.2?释压阀调整：
5.2.1?释压阀安装好以后，应检查气缸活塞、法兰连接处、管路等，不应有漏气现象。
5.2.2?释压阀缸体和保护罩应同心，保护罩内孔不应有毛刺、飞边、脏物等，以免影响释压阀正常工作。
5.2.3?保护罩上的六个长园排气孔不应堵塞，以保持流通面积大于二倍活塞面积。
6.使用与维护：
6.1?正常工作时，空气压缩机系统压力不应超过7.84×105Pa(8kgf/cm2)
6.2?经常用检查释硬度阀气缸、活塞、法兰连接处及管路，不应有漏气现象，各紧固部分不应松动。

6.3?应固定专人定期进行检查、维护。释压阀正常工作时，每月至少检查一次，检查拉杆延细、锈蚀的情况，检查O形密封圈的弹性及密封情况。原则上每六个月更换一次拉杆，如遇特殊情况，如释压，严重锈蚀或明显延细等。应及时更换。

本文中所有文字、数据、图片均只适用于参考。需要查看更多的P41X、P42X系列快速排(吸)气阀 性能参数、结构尺寸参数、价格等详情，请联系我们。
· 手机：18817496119（微信同号）
· 电话：021-57561230
· 传真：021-57561232
· 邮箱：2245538699@qq.com     2594890162@qq.com
上海吉氟利阀门欢迎每一位新老客户的来电订购与咨询！陈雪18817496119
