CK650数控车床

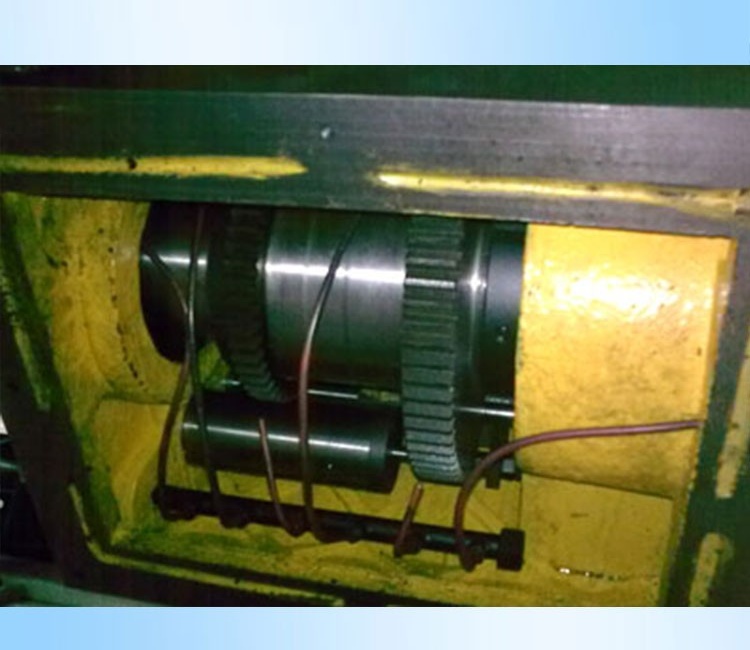

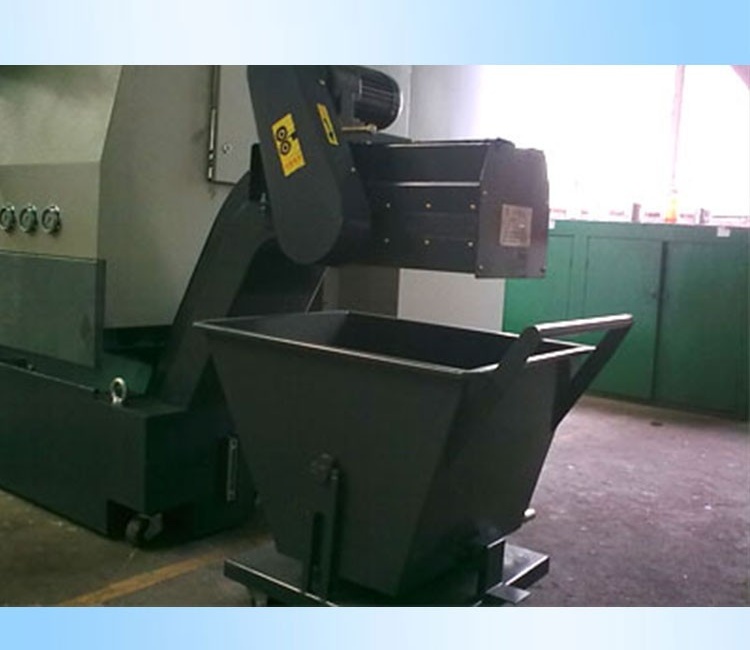

产品说明 本产品由我公司自主设计开发，它采用卧式整体铸造床身，床身导轨向后倾斜45°，排屑流畅，减震性能佳，操作宜人性好；机床配置高精度直线滚动导轨和精密滚珠丝杠副，位置精度高；机床主轴箱采用三档液压无极调速系统，并配有液压油循环冷却系统，主轴温升低，热变形小，精度高，适合高速强力切削；机床刀架能够实现自动转位，可完成多种工步连续加工。
| CK650主要技术参数 | ||
|
参数项目 |
单位 | 设计值 |
|
最大回转直径 |
mm | 650 |
|
最大工件切削直径（盘类） |
mm | 530 |
|
最大工件切削直径（轴类） |
mm | 380 |
|
最大工件长度 |
mm | 1000 |
|
床身与水平倾斜度 |
degree | 45° |
|
最大行程 |
mm | X轴：320 Z轴：1000 |
|
主轴头型号 |
ISOA2-8 | |
|
主轴通孔直径 |
mm | Ф80 |
|
主轴转速（rev/min） |
r/min |
30~2000 (三档、档内无级调速) |
| 单主轴无级调速 | ||
|
主轴电机功率 |
KW | 11 |
|
主轴液压卡盘尺寸 |
mm | 250 |
|

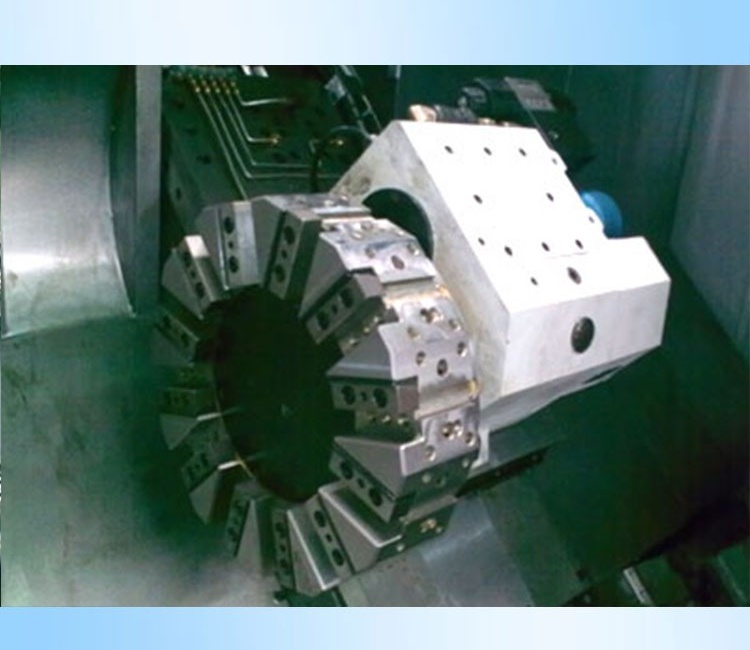

刀架(液压刀塔) |
12工位 (12-station) | |
|
刀杆截面尺寸 |
mm×mm | 25×25 |
|
相邻刀位转位时间 |
s | 0.5 |
|
刀架重复定位精度 |
mm | 0.005 |
|
尾座套筒直径 |
mm | Ф100 |
|
套筒行程 |
mm | 130 |
|
套筒锥孔 |
Mt5 | |
|
X、Z轴伺服电机转矩 |
N.m | X: 11 Z:20 |
| 冷却电机功率 | KW | 0.37 |
|
X、Z轴电机功率 |
KW | X：1.8 Z：2.5 |
|
双向定位精度 |
mm | X：0.022 Z：0.032 |
|
单向重复定位精度 |
mm | X：0.006 Z：0.01 |
|
快移速度 |
m/min | X：12 Z：20 |
|
加工精度 |
IT6 | |
|
防护 |
全封闭 | |
| 基于产品不断改进的需要，厂家有权未经通知修改技术参数，型录所付图片与资料仅供参考，如有变动，以实物为准。 | ||
| JLJC2009版 | ||
| 二、配置 | ||

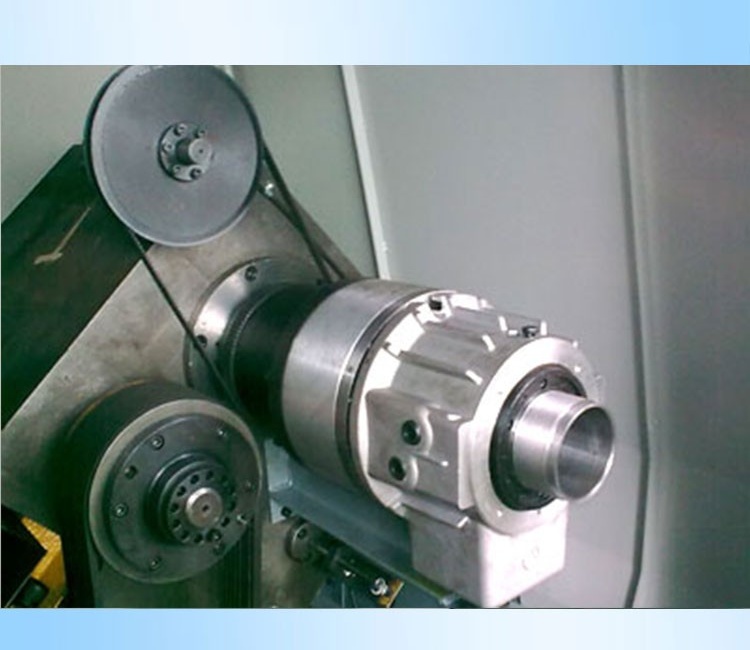

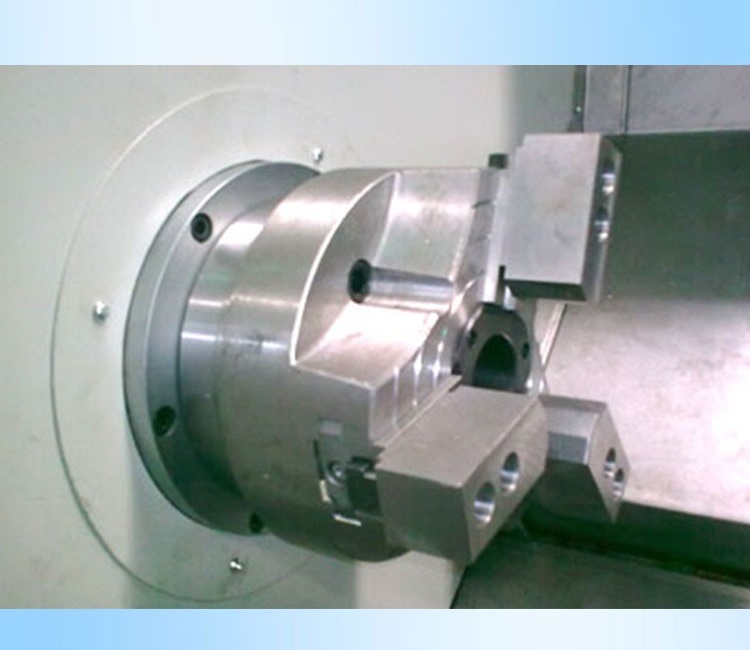

| 1、回转油缸、卡盘 | ||
| 2、丝杠 | ||
| 3、直线导轨 | 日本 | |
|
4、刀塔、液压站 |
台湾六鑫 | |

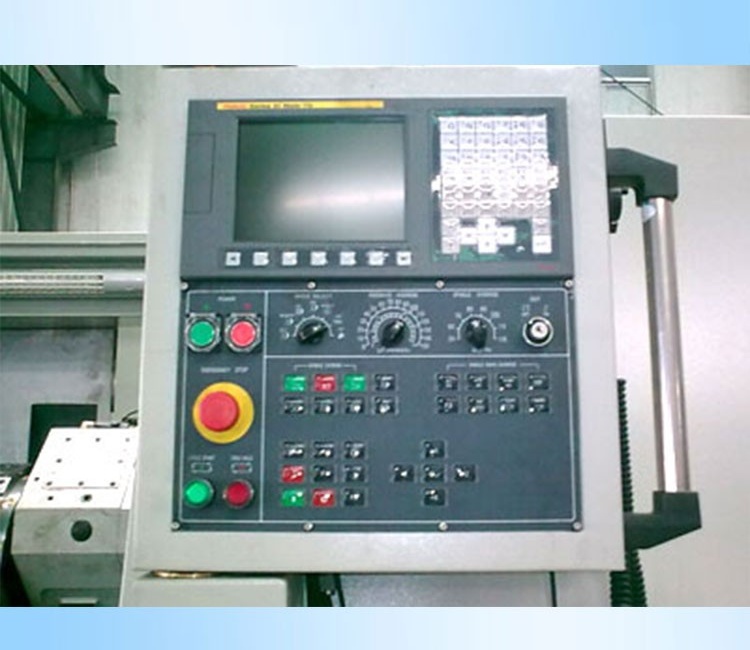

| 5、系统 | FAUNC-mate-TC | |
| 6、电机 | 采用法那科配置电机 | |
| 7、轴承 | 日本NSK | |
