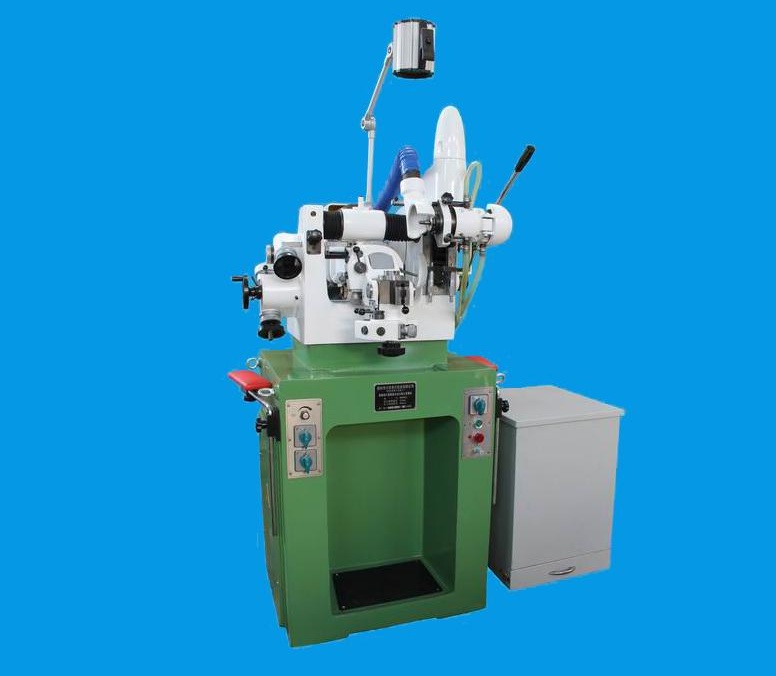

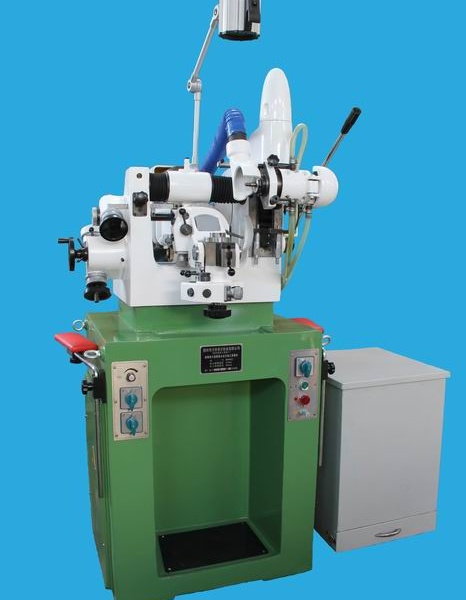

本机床系仪表型多功能工具磨床，适用于磨削合金工具钢、硬质合金以及其它材料的微型刀刃具、细小的零件器具、用弹簧夹头夹持工具的，可以磨削外圆面、外圆锥 面、端面及肩面，借助于附件装置可以磨削有各种角度要求的平面，其加工对象如：钻头、扁钻、复合钻、扩孔钻、铣刀、铰刀、车刀、丝锥、齿轮刀具以及精密工 具、量规样板等。
本机床采用手动操作，各运动部件均在精密的滚珠导轨付上移动，操作灵活轻便，夹持工件的头架由直流电动机驱动，进行无级调整旋转。且头架还能在两个坐标方 向上移动和三个平面内回转，使得机床使用性能更为广泛。在机床上配置有行程测微计、角度测微计、进给千分表等精密测量器具，实现加工过程的检测和计量，可 以适应某些工件要求一次装夹，完成各种加工的需要。为了方便操作，本机床还设置有脚踏纵向进给装置。
本机床适用于钟表、精密计时仪表、照相机、喷丝板、毛细管、制笔、刀具、工具、精密零件制造行业的工具车间使用，对于军工、科研单位精密零件也很适用。
主要规格
|
机床规格 |
外形尺寸（长×宽×高） |
重量 |
||||||||||
|
Φ20×30 Φ25×30
|
820×940×1600 |
净重：670㎏ |
||||||||||
|
部 件 参 数 |
磨
头 |
垂直移动行程㎜ |
100 |
|||||||||
|
砂轮转速rpm（4级） |
2300、3500、5000、7000 |
|||||||||||
|
砂轮尺寸 ㎜ （常用） |
Φ75×Φ20 |
|||||||||||
|
垂直行程测微计 |
量程 mm |
0-25 |
||||||||||
|
每格数值mm |
0.01 |
|||||||||||
|
电机（A06332） |
转速rpm |
2800 |
||||||||||
|
功率W |
550 |
|||||||||||
|
头
架 |
纵 进 给 |
纵向移动行程 ㎜ |
100 |
|||||||||
|
纵向粗进给 |
手轮每转移动量 ㎜ |
2 |
||||||||||
|
纵向精进给 |
手轮每转移动量 ㎜ |
0.10 |
||||||||||
|
手轮每格移动量 ㎜ |
0.001 |
|||||||||||
|
脚踏纵向进给 |
最大 mm |
0.02 |
||||||||||
|
最小 mm |
0 |
|||||||||||
|
纵向进给千分表每格数值 ㎜ |
0.001 |
|||||||||||
|
横 进 给 |
横向移动行程 mm |
80 |
||||||||||
|
横向进给 |
手轮每转移动量 ㎜ |
80 |
||||||||||
|
手轮每转移动量 ㎜ |
1 |
|||||||||||
|
横向行程测微计 |
量程 ㎜ |
50-175 |
||||||||||
|
每格数值 ㎜ |
001 |
|||||||||||
|
头 架 主 轴 转 角 范 围 |
在水平面360度 |
分度盘齿数z |
120 |
|||||||||
|
用固定棘爪分度值每格 |
3度 |
|||||||||||
|
用角度测微计分度值每格 |
2分 |
|||||||||||
|
在纵向平面 |
顺时针 100度 |
逆时针30度 |
||||||||||
|
分度值每格 |
1度 |
|||||||||||
|
在横向平面±15度 |
分度范围 |
0-±15度 |
||||||||||
|
分度值每格 |
1度 |
|||||||||||
|
头架主轴转速（无级） |
100-1000 |
|||||||||||
|
电机（1105254） |
转速 r、p、m |
300 |
||||||||||
|
功率 W |
308 |
|||||||||||
|
弹簧夹头范围 |
Φ1-Φ10.5 mm
|
间距0.5 |
||||||||||
|
Φ11-Φ20 mm
|
间距1 |
|||||||||||
|
吸尘器 |
电机（06312） |
|
250瓦 2800 rpm |
|||||||||
|
油泵 |
电机（AB-25） |
|
90W |
|||||||||
|
总功率 |
|
|
1.2KW |
|||||||||
|
工件精度（标准试件） |
||||||||||||
|
试件材料 |
试件尺寸 |
圆度 |
表面粗糙度 |
|||||||||
|
硬质合金 |
Φ8×20
|
0.002 |
0.08μm |
|||||||||
