1．设备概要

Ａ．适用

全自动车牙机适用于金属管材的车牙、平行切削、倒角或切断的功能，主要用于灯饰、家具、自行车、电器等行业的管材车牙。

Ｂ机械结构

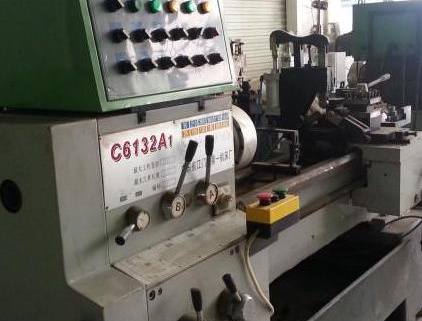

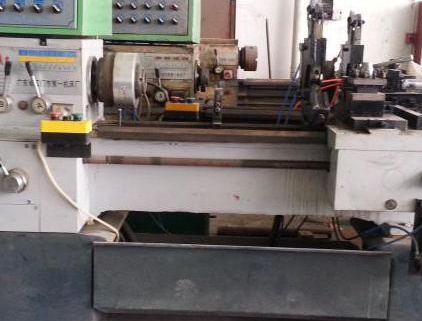

用普通车床改造而成

2．工作方式

将管材平行放入气动卡盘和气动中心架之内夹紧，固定在轨道气缸后座推大拖板前行，装在横行板上的倒角刀架动作后完成倒角功能，在由开合螺母气动合起进行车牙，完成后自动回位

3.全自动车牙机设备能力

Ａ．车牙形式

单支单头车牙倒角，在车完单头牙后调头可完成双头车牙

Ｂ．车制螺牙直径范围

管材Ф12mm－Ф50.8mm?

Ｃ．螺距范围

0.5－1.75mm?超过1.75加装二次车牙功能

Ｄ．车制螺牙最大长度

外牙5-50mm?超过50-300mm牙长采用移动中心架

内牙3-30mm?

Ｅ．管件加工长度

2-50mm无中心架有车短管功能?50-1300mm有中心架

Ｆ．车床转速

40-2000r/min

Ｇ．车床原有加工螺纹

公制螺纹———30种———0.45-20mm

英制螺纹———35种———80-13/4 /扣、英寸

Ｈ．车床中心高

175mm

Ｉ．车床主轴孔径

46mm

Ｊ．总功率

3-4.5ＫＷ?

Ｋ．车牙量

10-40pcs/min

Ｍ．电源电压

380Ｖ?50-60Ｈz

Ｎ．重量

1400KG

Ｏ．机械体积(长*宽*高）

2700*900*1570mm

Ｐ．全自动车牙机主要配件

气动卡盘?ＪＡ7-40型（台湾朝乾）?气缸、电磁阀、缓冲器（台湾）
