一、 基本描述及技术数据
1． 名称、型号、数量

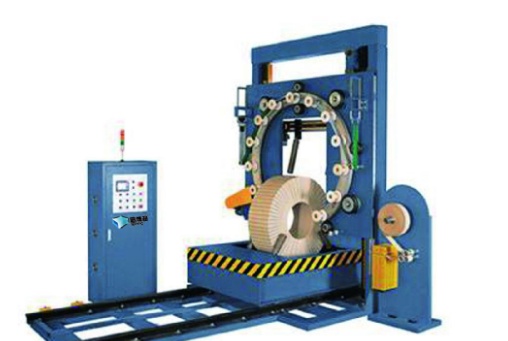

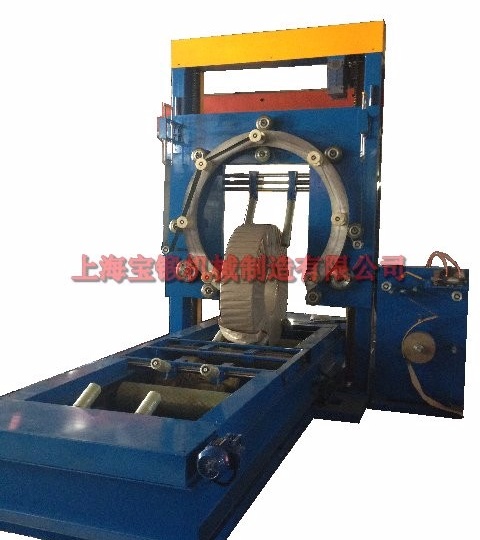

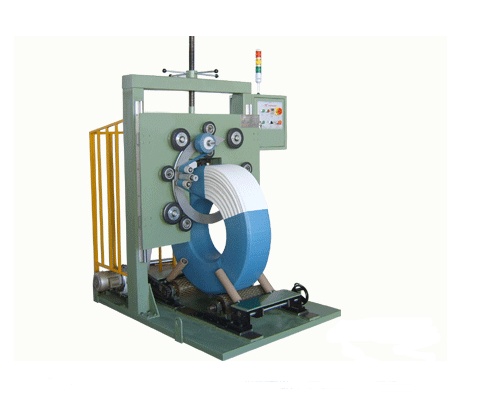

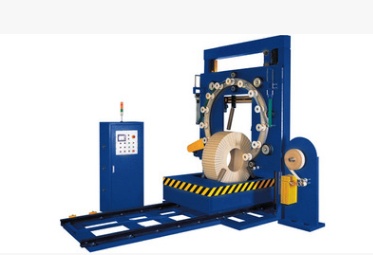

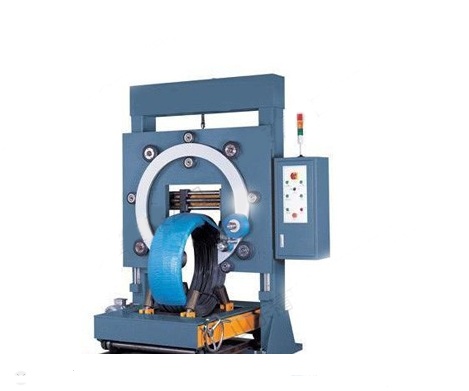

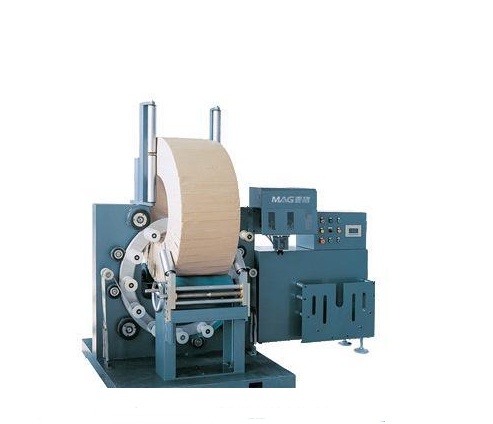

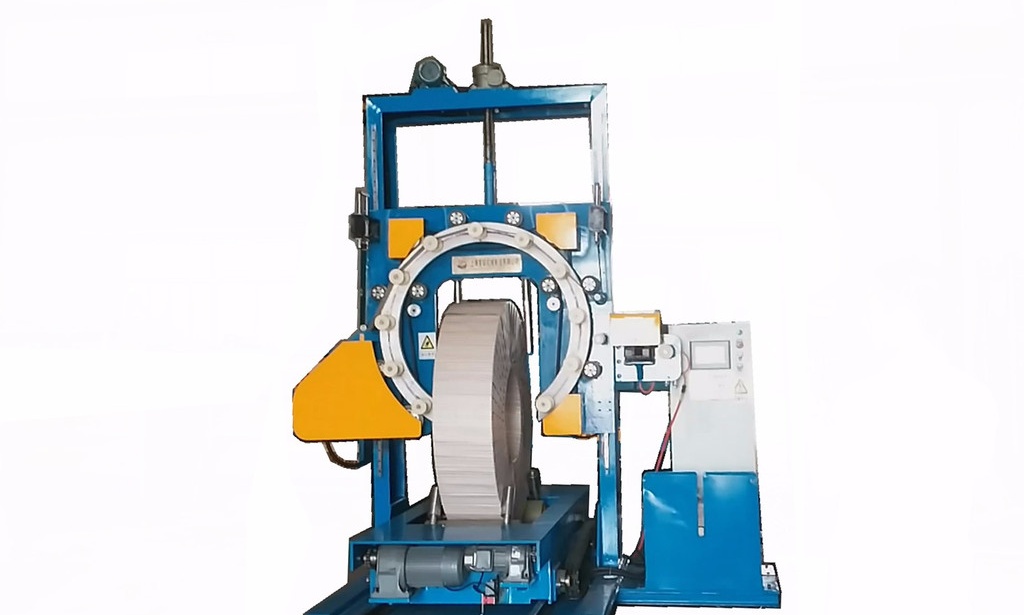

设备名称：立式盘管缠绕包装机
设备型号：DIR500
设备数量：1台
2．立式盘管缠绕包装机基本参数
基本质量保证参数如下，但是不限于下属指标。
2.1立式盘管缠绕包装机形式
2 机床为立式结构
2.2立式盘管缠绕包装机基本要求
2 变频调速，可根据需要调整包装带的重叠度。
2 当包装物外径差异时，可调节滑环高度。
2 当包装物宽度差异时，可调节护辊宽度。
2 托辊采用高耐压聚氨脂包胶，可有效保护包装物。
2 独立的控制柜，提高操作性和维修性。
2 机械安装防护栏，传感器配置包装完成自动复位，方便装卸物料。包装完成后机械自动停止转动。带有急停按钮，配置启动按钮点动功能。
2 滑环大板电动调节，配电机调整大板高低。采用自动切带外穿模式机构，整体机构按外穿模式制造，配有剪切板、气缸、刀片等自动切带设备。（红色字体为方案2外穿包装机配置需求）
2.3 盘管的基本数据：
|
盘管尺寸 |
重量（KG） |
||
|
外径（mm) |
内径（mm) |
高度（mm) |
|
|
1040 |
500 |
420 |
50 |
|
1100 |
600 |
421 |
50 |
|
1140 |
650 |
422 |
50 |
|
1650 |
1000 |
500 |
70 |
|
1700 |
1100 |
501 |
80 |
|
1750 |
1100 |
502 |
100 |
转环转速：约70转/分钟
叠合范围：30%～70%
总功率：约1.15Kw
电源：380V，三相五线
基本配置：
变频器台达，传感器奥托尼克斯，主要电机利海，开关、接触器施耐德
2.4 保证值：
a) 环速： max 70r/min
b) 包装效果：产品表面平整、均匀。
3. 设备作业时间和利用率
全年有效工作时间：7200小时。
4. 环境保护
设备场所的噪音控制水平：必须达到**要求的噪音控制水平。
5. 排放标准
废气、废水排放达到**排放标准相应要求。
