项目 |
机床规格及主要技术参数 |
备注 |
||
|
系统 |
数控系统 |
广数928 |
|
|
|
带主轴编码器、手摇脉冲发生器 |
|
|||
|
工作 范围 |
|

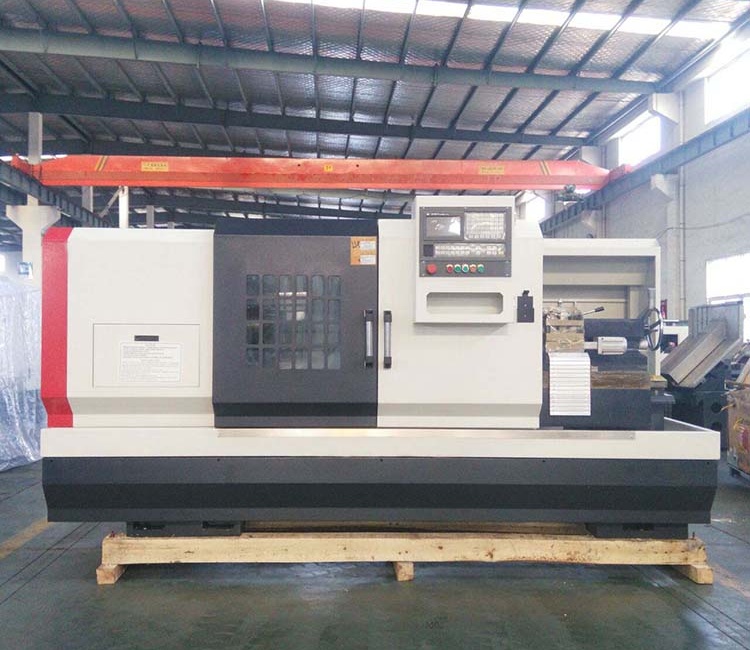

CK6150/1000 |
|
|
|
床身最大回转直径 |
Φ500mm |
|
||
|
滑板上最大车削直径 |
Φ250mm |
|
||
|
最大工件长度 |
850mm |
|
||
|
主轴 |
主轴孔前端锥度 |
公制φ90 1:20 |
|
|
主轴通孔直径 |
Φ82mm |
|
|
|
主轴调速范围 |
50~1800r/min（无极调速） |
|
|
|
主轴电机 |
7.5 kW |
|
|
|
卡盘 |
φ250 |
|
|
|
坐标轴 |
X轴最大快移速度 |
8m/min |
|
|
Z轴最大快移速度 |
10m/min |
|
|
|
定位精度 |
X轴≤0.025mm、Z≤0.030mm |
|
|
|
重复定位精度 |
X轴≤0.012mm,、Z≤0.015mm |
|
|
|
回转 刀架 |
刀架型式 |
国产电动回转刀架 |
|
|
刀座数量 |
四位 |
|
|
|
外径、端面刀柄规格 |
25mmX25mm |
|
|
|
冷却 |
冷却水泵 |
90W(三相电泵) |
|
|
自动润滑装置 |
DHB-(TM)3型电动润滑泵泵 |
|
|
|
传动 部件 |
主轴轴承 |
哈轴 |
|
|
滚珠丝杠 |
北方岐山 |
|
|
|
丝杠轴承 |
哈轴 |
|
|
|
硬轨 |
自制 |
|
|
|
随机 资料 |
装箱清单 |
一份 |
|
|
合格证明书 |
一本（精度检测表） |
|
|
|
机械说明书 |
一本 |
|
|
|
电器说明书 |
一本（电器原理图） |
|
|
|
操作说明书 |
一本 |
|
|
其它 |
机床总电容量 |
12kW |
|
|
机床净重(约) |
2800kg |
|
|
|
机床外形尺寸 |
2960*1520*1750 |
|
