主要技术参数

SPECIFICATIONS

Units

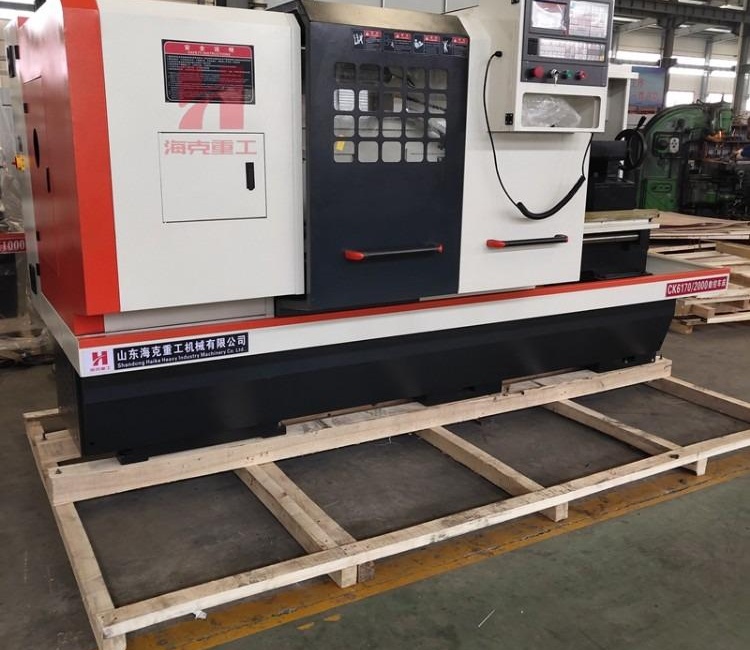

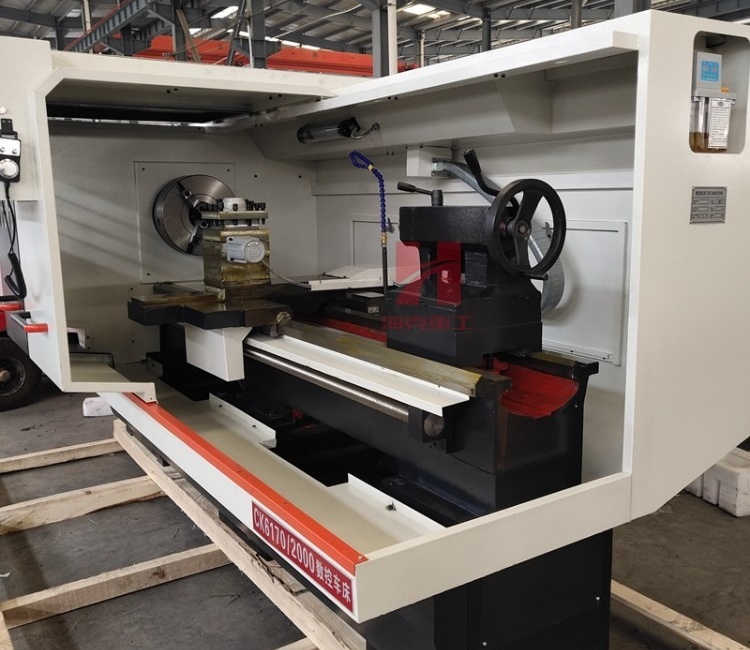

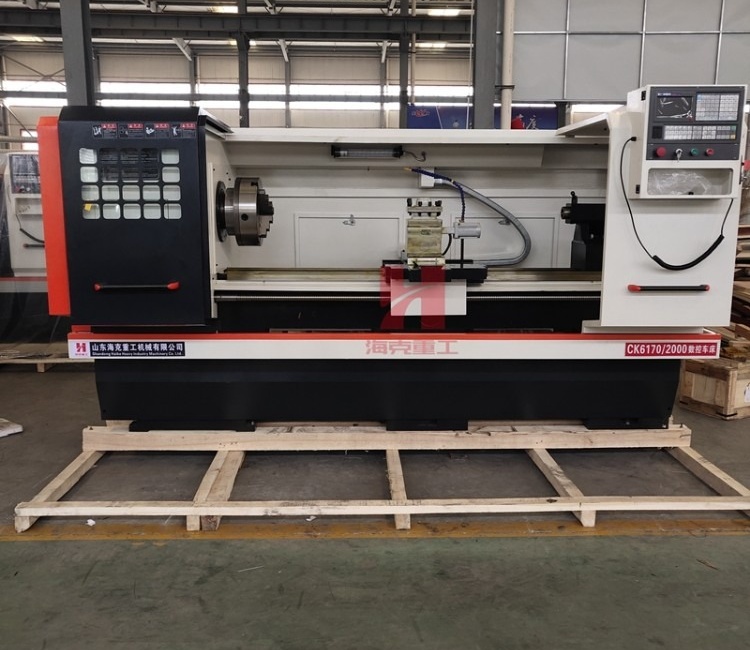

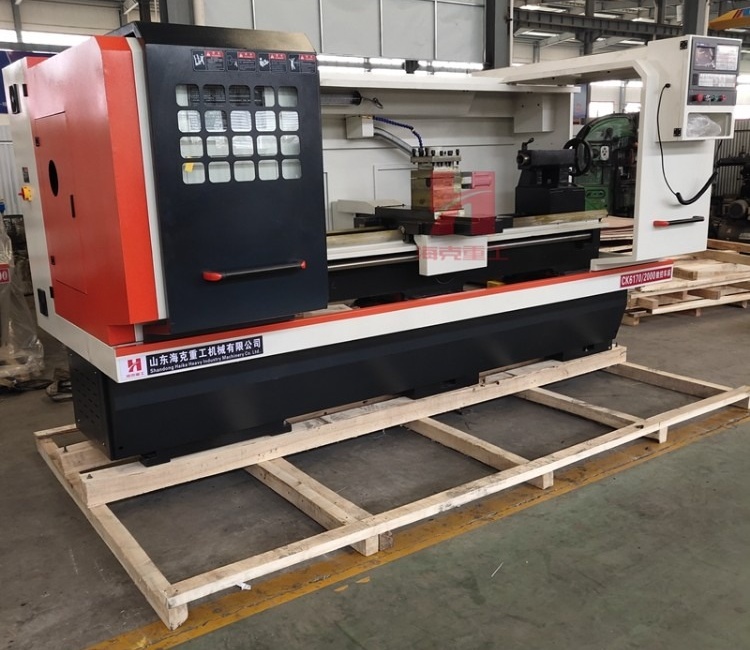

CK6170

床身上最大回转直径

Swing over bed

mm

700

横滑板上最大回转直径

Swing over cross slide

mm

440

最大工件长度

Distance between centers

mm

750/1000/1500/2000

主轴孔径范围

Spindle bore

mm

80

主轴孔径锥度

Spindle bore taper

-

MT6

主轴鼻端型号

Spindle nose type

-

C6

主轴转速级数

Spindle speed steps

-

手动两档，档内无极Manual 2 steps

主轴转速范围

Spindle speed range

rpm

L:100-500 H:500-1800

(可选Optional:90-1800无级变速Stepless)

刀架类型

Turret/tool post

-

电动4工位Electric 4 position

刀具尺寸

Tool size

mm

25x25

X轴行程

X axis travel

mm

350

Z轴行程

Z axis travel

mm

750/1000/1500/2000

X轴快速进给速度

X axis rapid traverse

mm/min

6000

Z轴快速进给速度

Z axis rapid traverse

mm/min

8000

尾座套筒直径

Tailstock quill diameter

mm

65

尾座套筒锥度

Tailstock quill taper

-

MT5

尾座套筒行程

Tailstock quill travel

mm

130

主轴电机

Main spindle motor

kW

5.5

冷却泵电机

Coolant pump motor

kW

0.125

机床重量

Machine weight

Weight for 750

kg

2000

Weight for 1000

kg

2100

Weight for 1500

kg

2200

Weight for 2000

kg

2300

外形尺寸

Overall dimension

Dimension for 750

mm

2200x1800x1850

Dimension for 1000

mm

2500x1800x1850

Dimension for 1500

mm

3000x1800x1850

Dimension for 2000

mm

3500x1800x1850

标

准

配

置

序号

名称

数量

标准配置

1

数控系统

1/台

广数980TB3

2

卡盘

1/台

无锡建华

3

尾座

1/台

手动尾座

4

X向滚珠丝杠

1/台

启东宏太

5

Z向滚珠丝杠

1/台

启东宏太

6

电动刀架

1/台

温州文昌

7

X、Z向丝杠轴承

各1套/台

哈尔滨轴承

8

X、Z向联轴器

各1套/台

浙江宇海

9

主轴轴承

1套/台

哈尔滨轴承

10

机身铸造

1/台

采用树脂砂铸造

11

主轴总成

1套/台

装配式主轴

12

油漆

1套/台

国产

13

润滑

1套/台

长城

14

附件

1套

序号

配置名称

1

数控系统广数GSK、凯恩帝KND、三菱Mitsubishi、西门子Siemens、发那科FANUC系统

2

液压卡盘

3

液压尾座

4

四工位电动刀架

5

自动门
