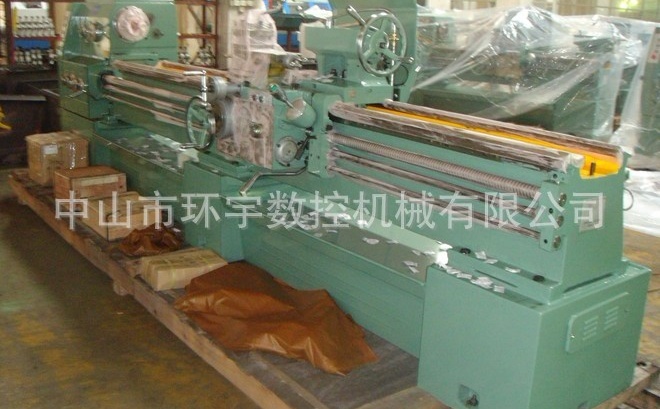

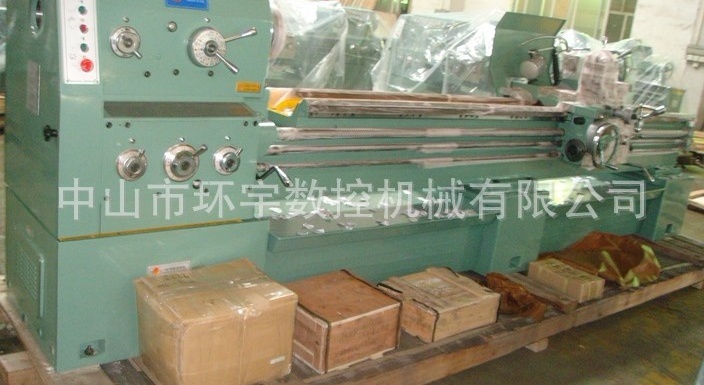

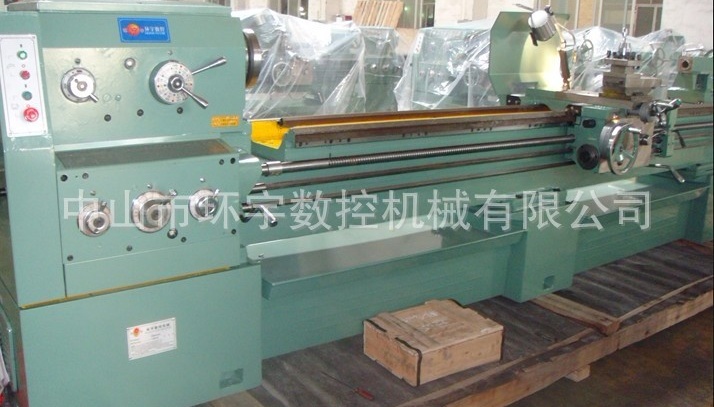

产品展示:机床图片在厂房内实物拍摄。

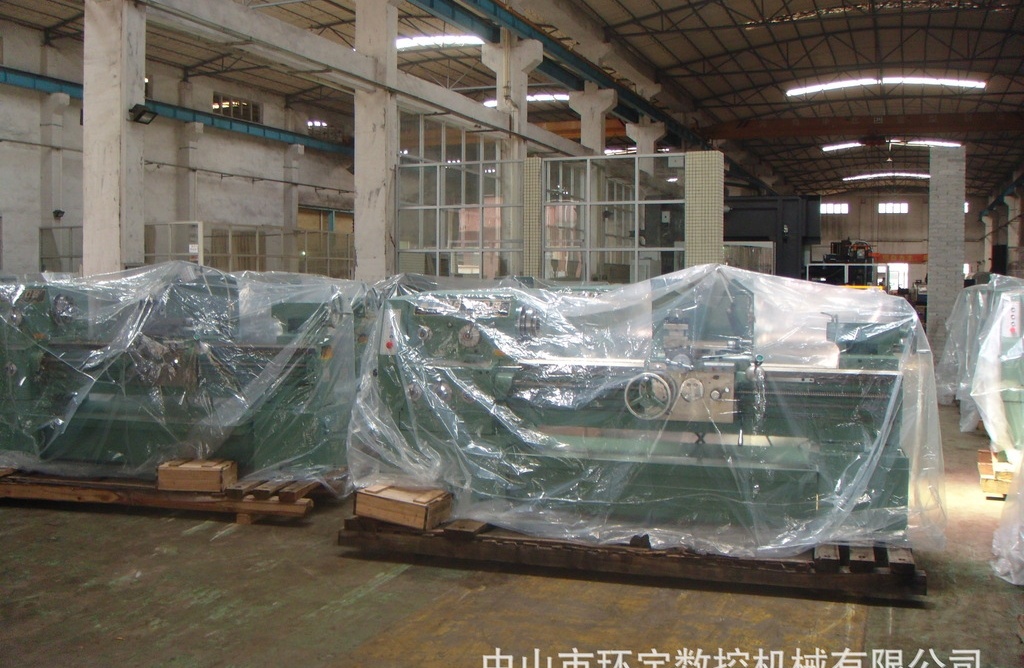

车床生产车间
HY-C6250A*3000马鞍车床参数
|
项号
|
名称
|
备注
|
|
|
详细配置情况
|
参数
|
|
|
1
|
主机
|
中心高
|
250
|
|
2
|
床身上最大回转直径
|
500
|
|
3
|
最大工件长度
|
3000mm
|
|
4
|
刀架上最大工件回转直径
|
300 mm
|
|
5
|
马鞍槽内最大工件回转直径
|
710 mm
|
|
6
|
主轴
|
通孔直径
|
￠82mm
|
|
7
|
锥孔
|
￠90/1:2
|
|
8
|
转速50Hz
|
9~1600r/min正反转各24种
|
|
9
|
刀架
|
刀架横向最大行程
|
360mm
|
|
10
|
小刀架最大行程
|
145mm
|
|
11
|
刀架回转角度
|
±45
|
|
12
|
刀杆截面尺寸
|
25×25mm
|
|
13
|
纵横向进给量
|
0.028~6.43mm/r93种
|
|
14
|
尾座
|
**套内孔锥度
|
MT5
|
|
15
|
**套最大移动量
|
150 mm
|
|
16
|
横向最大移动量
|
±15 mm
|
|
17
|
螺纹
|
公制
|
0.5~224/48种
|
|
18
|
英制
|
72~1/8t/in/48种
|
|
19
|
模数
|
0.5~112/42种
|
|
20
|
电机
|
主电动机功率（KW）
|
7.5KW
|
|
21
|
主电机转速
|
1500r/min
|
|
22
|
冷却水泵电机
|
250W
|
|
23
|
机床尺寸(长*宽*高)
|
4800*1080*1350 mm
|
|
24
|
机床重量
|
3500KG
|
|
25
|
主传动三角皮带型号规格
|
B-2260 mm
|
普通精密车床性能特点：1.主轴：端部符合ISO-C6国际标准。2.尾架：尾架具有快速凸轮夹紧装置，工作效率高。3.导轨：采用超音频淬火，硬度达到HB400,数控周边磨削，具有精度高、耐磨性好等优点。
4.车头变速箱：采用哈尔滨BEARING高精密度双滚珠轴承支承主轴，保证主轴高速旋转时的精度。5.结构合理，操作方便，外形新颖。
C6250A*3000普通车床标准配置：1，ISO-C6-250mm三爪卡盘。2，莫氏4号顶针两支。3，圆螺帽扳手、双头呆扳手、方头扳手、及内六角扳手一套。4，地脚螺栓及上下垫铁六套（或可调减震垫铁六套）。5，5.5kw电机、0.125kw水泵。6，加工长度1000mm以上带跟刀架和中心。
车床的主要用途与适用范围：
本车床能对黑色金属、有色金属、非金属工件的内外圆柱、圆锥及其它形状的回转表面进行粗、细加工；能车削各种常用公制、英制、模数、径节螺纹及多头螺纹；能进行钻孔、绞孔和油槽的拉削等加工工作。
能进行大螺纹螺距纹车削，主轴孔径为82，也适用于大直径管料零件的加工。
机床精车时，其圆度误差不大于0.01mm，圆柱度误差在100mm测量长度上不大于0.01mm，表面粗糙度（Ra）不大于25um；精车螺纹试件的精度在300mm长度上的螺距误差不大于0.06mm，采用快速电机驱动，刀架纵、横运动，节约了加工辅助时间，尾座采用滚珠移动，使整个尾座移动更加轻快。
本系列车床具有较广泛的工艺性能，适用于一般机械制造业的单件、小批生产车间、各行业的工具制造部门、机器设备修理部门和试验室。
本机床具有刚性好、精度高、操作方便、噪音低、万能性、外观造型较好的优点。
