1. 产品描述

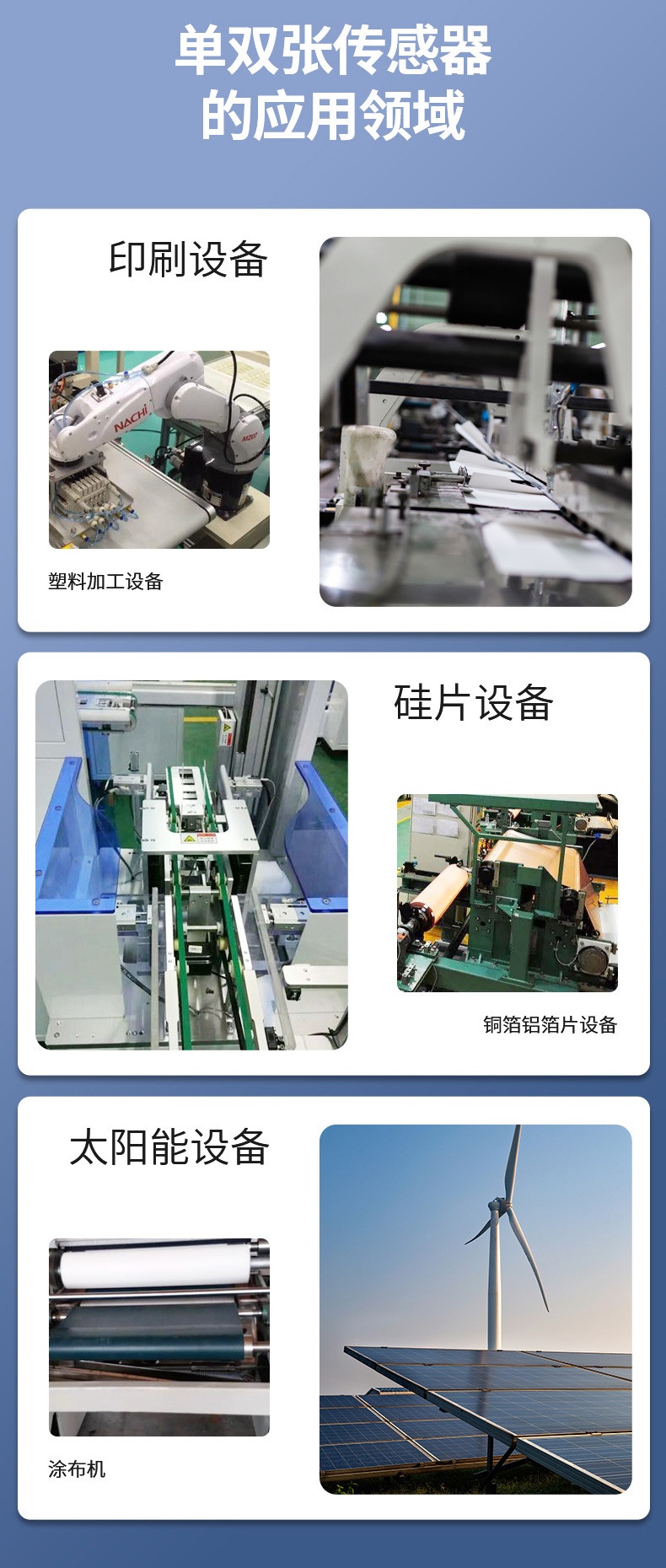

  使用超声波技术的单双张检测传感器，主要用于监视多层纸张以及塑料和金属薄膜。为了识别两张或者两张以上的薄片无意中粘在一起。每一层都与储存的参考值进行比较并相应地被指示为单层或双层，并且可以手动校正存储值。主要用于检测单双张的单张通过和双张报警功能，且不受被检物体的振动,材质,颜色的限制，广泛应用于造纸,冲压,方便面投包机等行业。超声波技术的单双张检测传感器，特别研制的超声波换能器和特有的电子电路，可以应用于广泛的材料厚度、透明胶片、薄金属片等双张重叠的准确检测。该超声波系统是光电双张检测仪没有办法比拟的，因为它不依赖于材料的颜色。      超声波技术的单双张检测传感器相对于传统的机械或者光学单双张控制不需要设置就可以适应各种薄片材料，如电位器或者探头等调整的方法都是多余的。

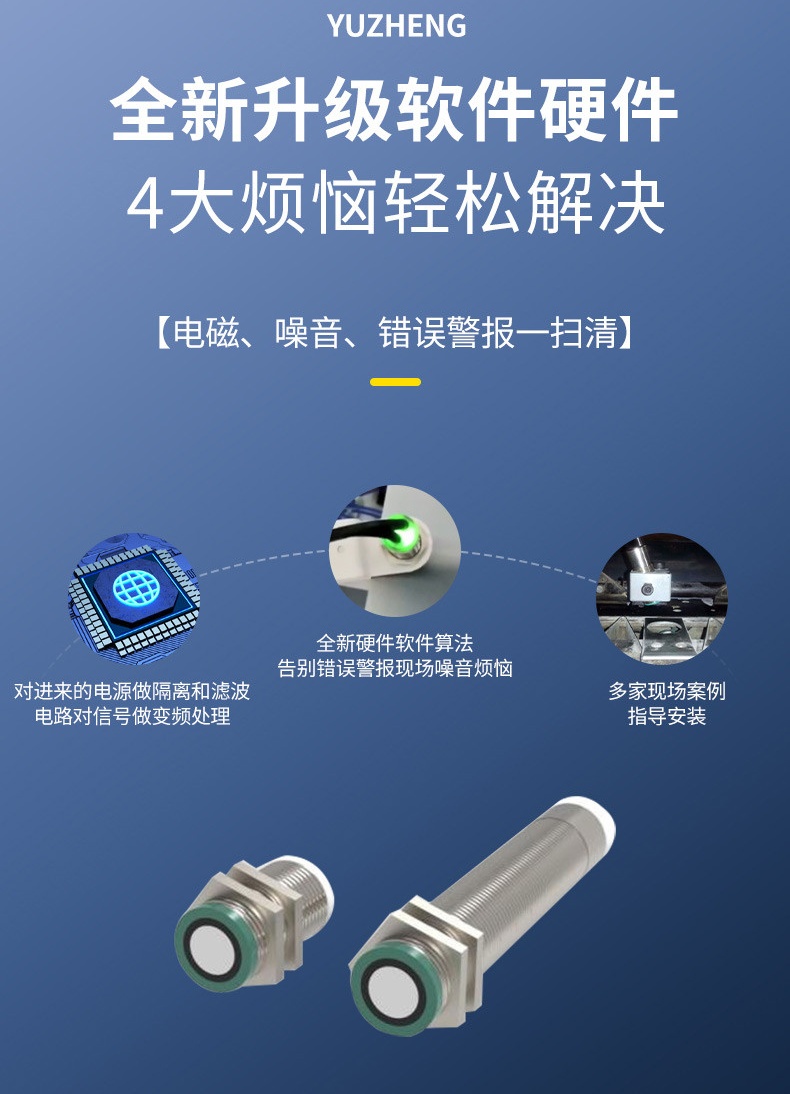

2. 产品特点

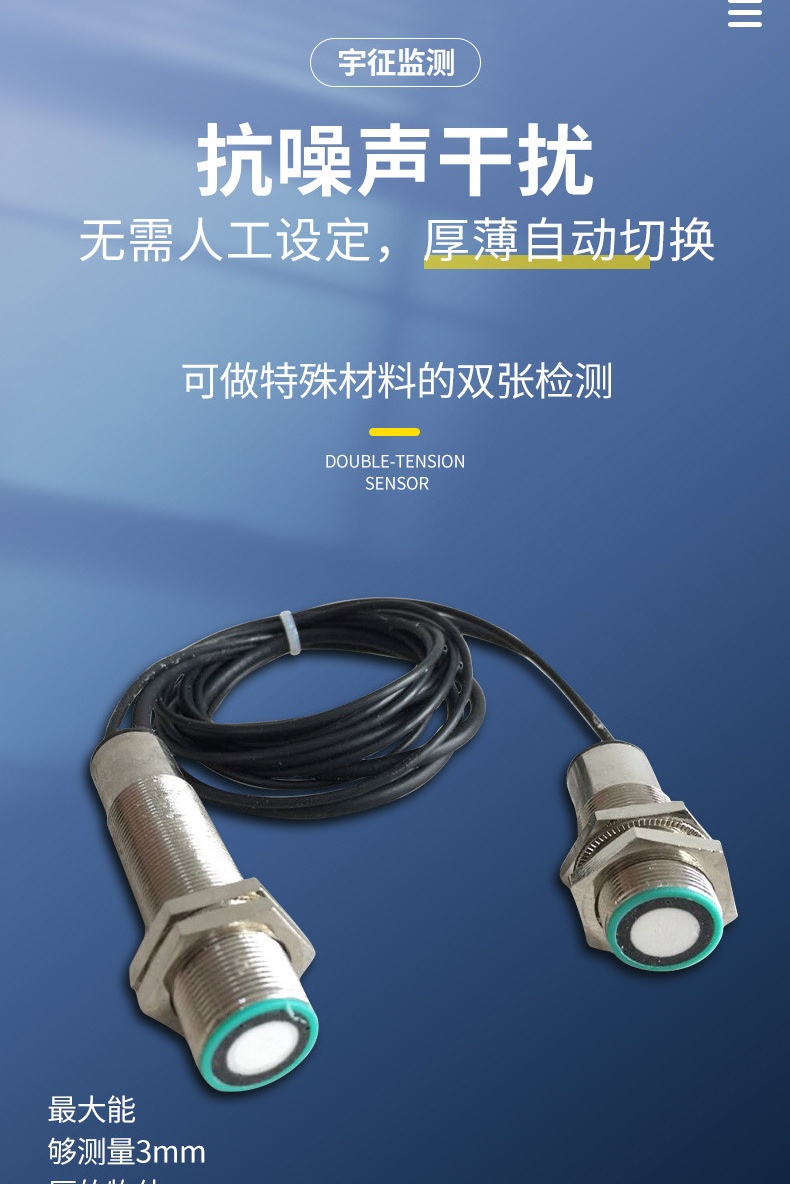

包含一个信号处理器和两个超声波传感器(发射器和接收器)；

可靠检测多层纸张、塑料板或金属箔,感应范围40-80mm；

测量材料范围从20g/m2的纸张到400g/m2的卡片；

测量速度：15ms检测一次

超声波传感器外形安装尺寸：M18*1.5的螺纹

分辨率:3种信号(空气,单张,双张戓多张)输出，可进行多种应用。

3. 产品原理

一个高频超声波发射器在薄片的下面发射超声波束。声波引起薄板振动，而这也就会在薄板的另一面反过来产生一个非常小的声波。这个小声波被超声波接收器接收。如果是两张，一张在另一张上面，信号变的更加微弱，以至于基本不能到达接收器。

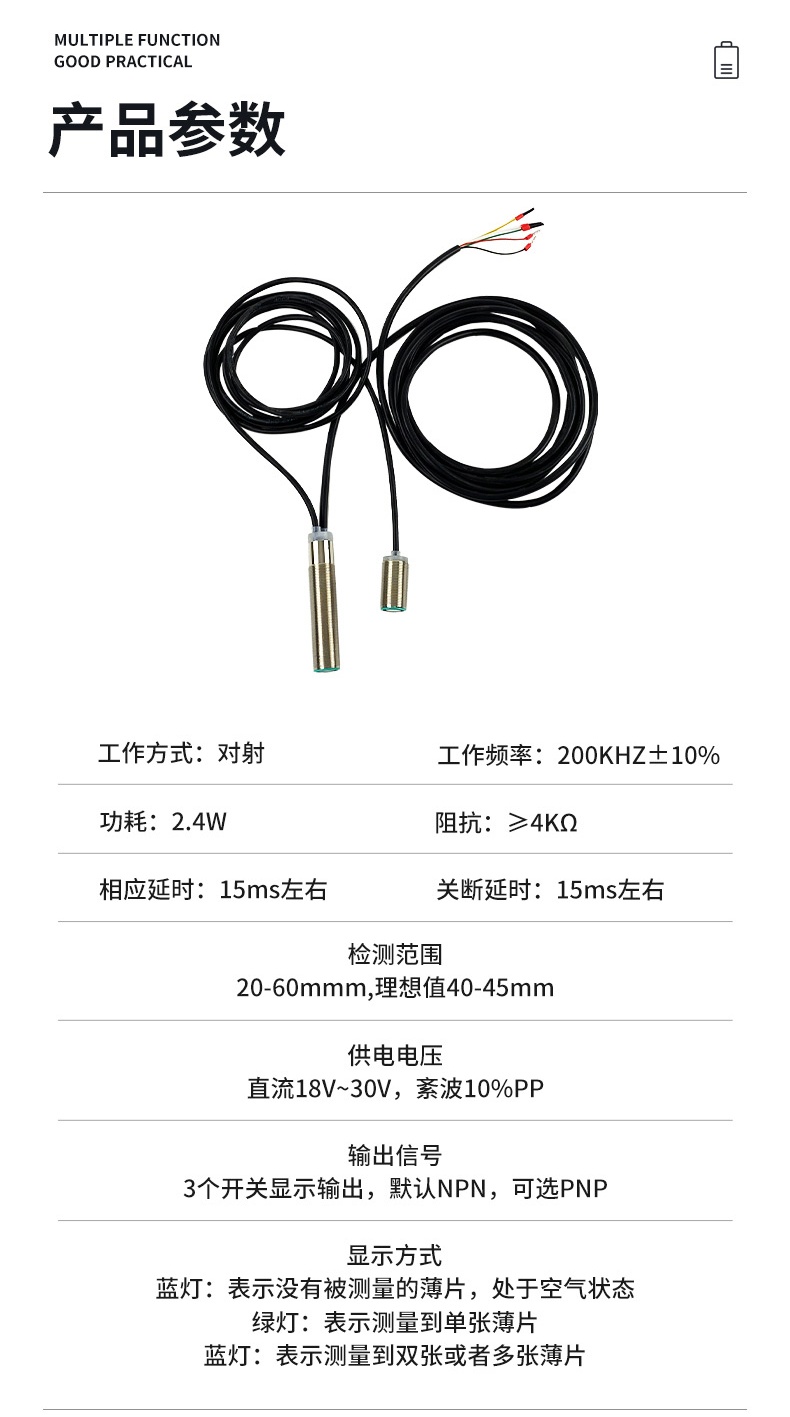

4. 主要技术指标

供电电压：  DC 24V±15%

工作温度:   探头  -20～70℃

仪表  -20～60℃

  存储温度：  -40～80℃

工作区域：  20g/m2的纸张到400g/m2的卡片

            100g/㎡的纸张到1000g/㎡的单层纸板

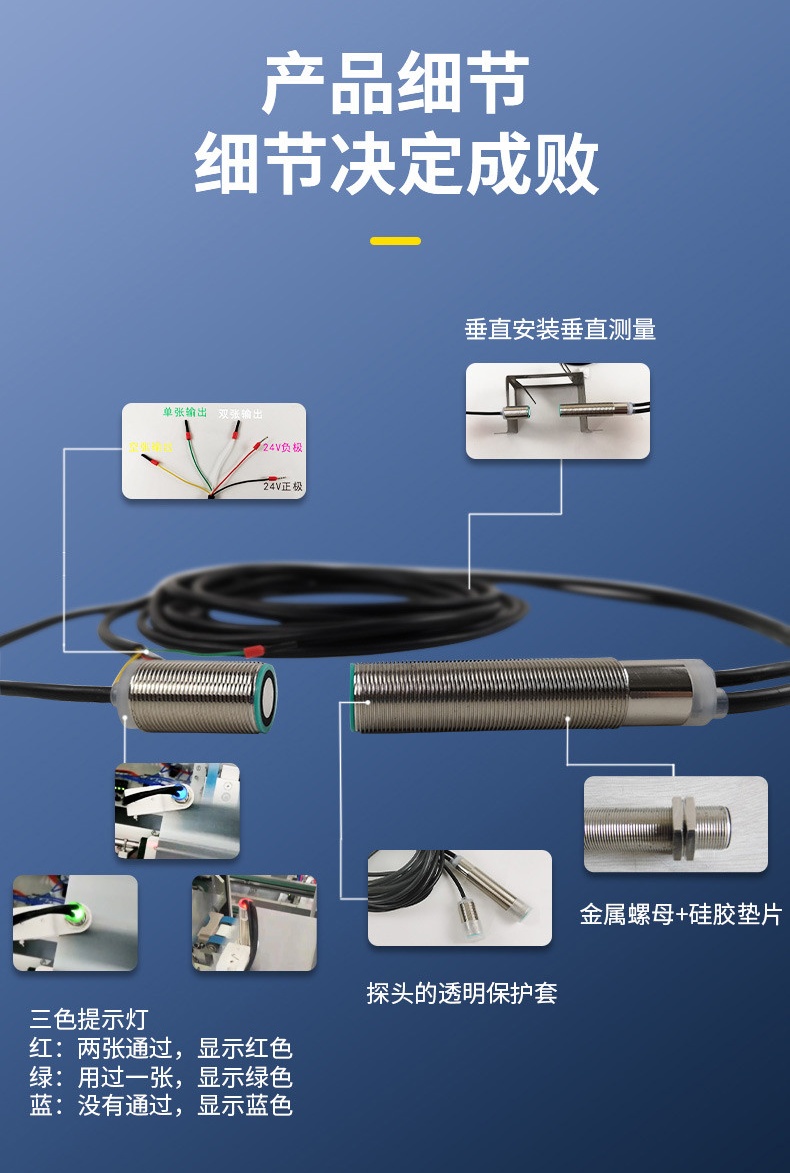

LED显示：显示纸张状态0、1、2

外壳材料：金属

  传感器: 塑料（防腐介质请选用特规材料）

 模拟显示：

缺纸：PNP输出低电平0V, NPN输出高电平5V；绿灯亮

单张：输出PNP信号,常开（PNP输出为高电平5V，NPN输出为高电平5V）；黄灯亮

两张或者多张：输出NPN信号，常开（NPN输出为低电平0V，PNP输出为低电平0V）；红灯亮

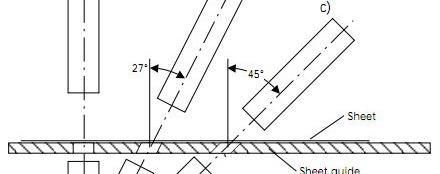

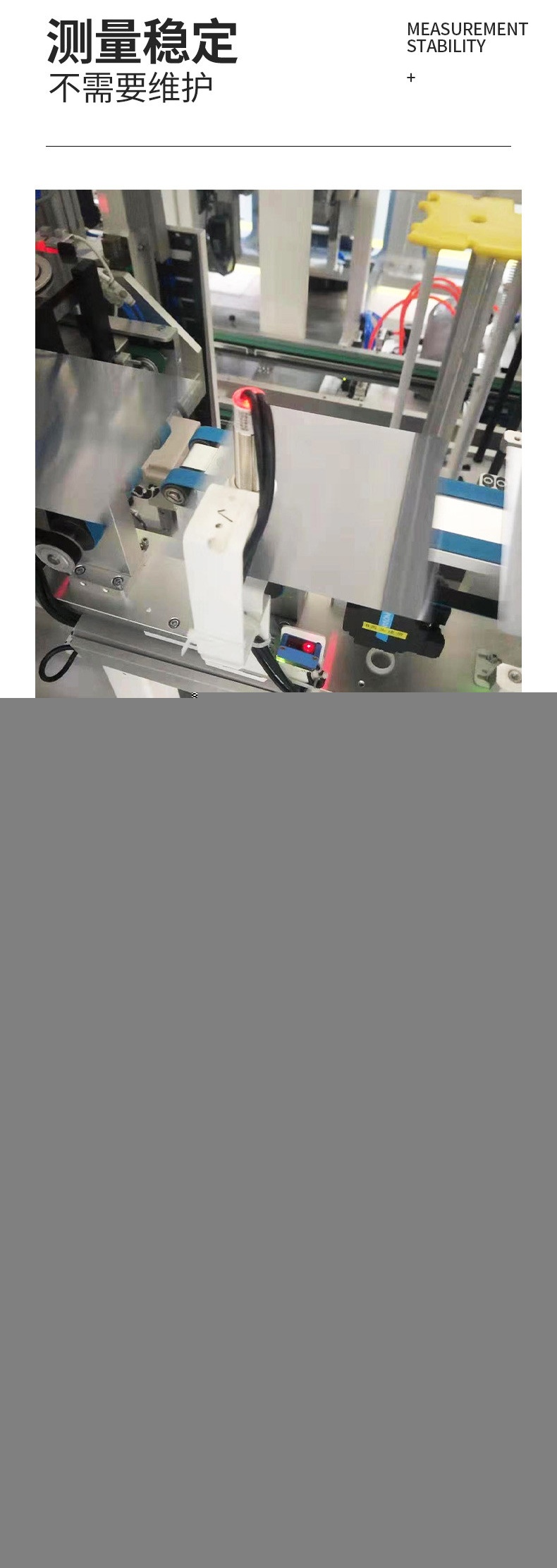

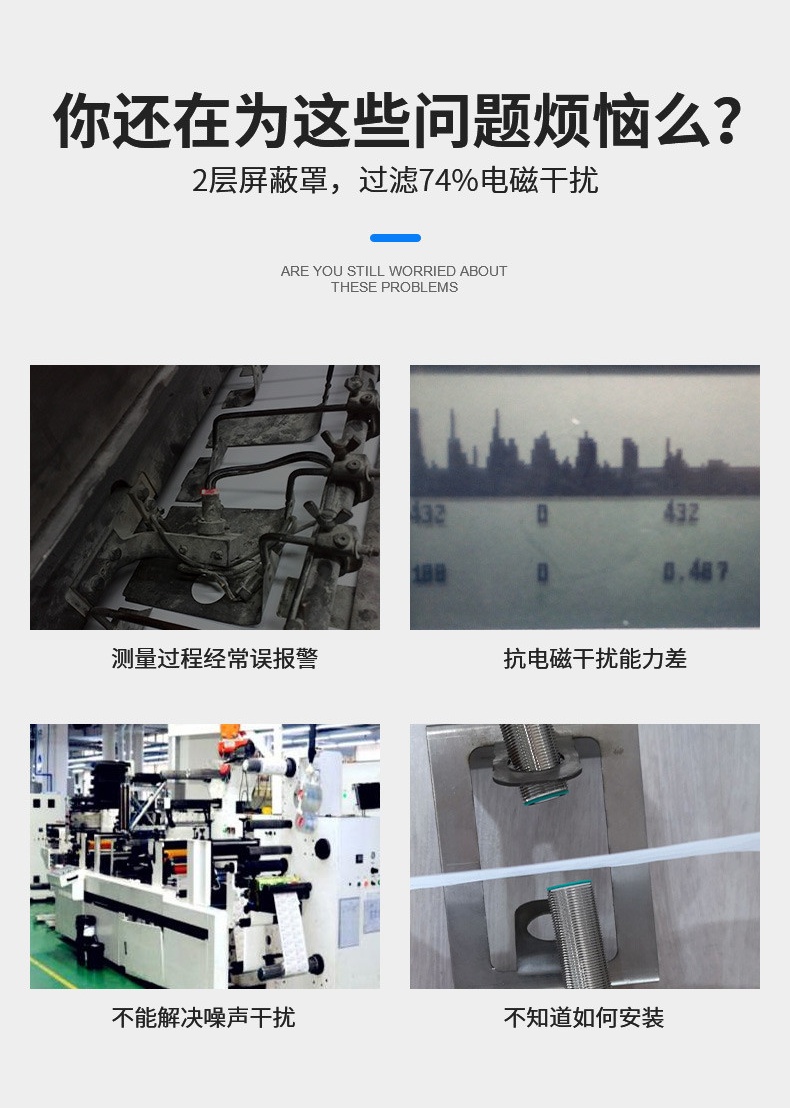

5. 安装方式

超声波技术的单双张检测传感器可以垂直于纸张安装，在检测普通纸张和薄膜时，纸张的摆动不会影响系统的功能。

对于薄金属片和更厚的塑料胶片（例如：信用卡），建议系统倾斜27°安装检测。

对于特殊类型较厚纸张，系统应倾斜27°～30°安装
