主要技术参数 |

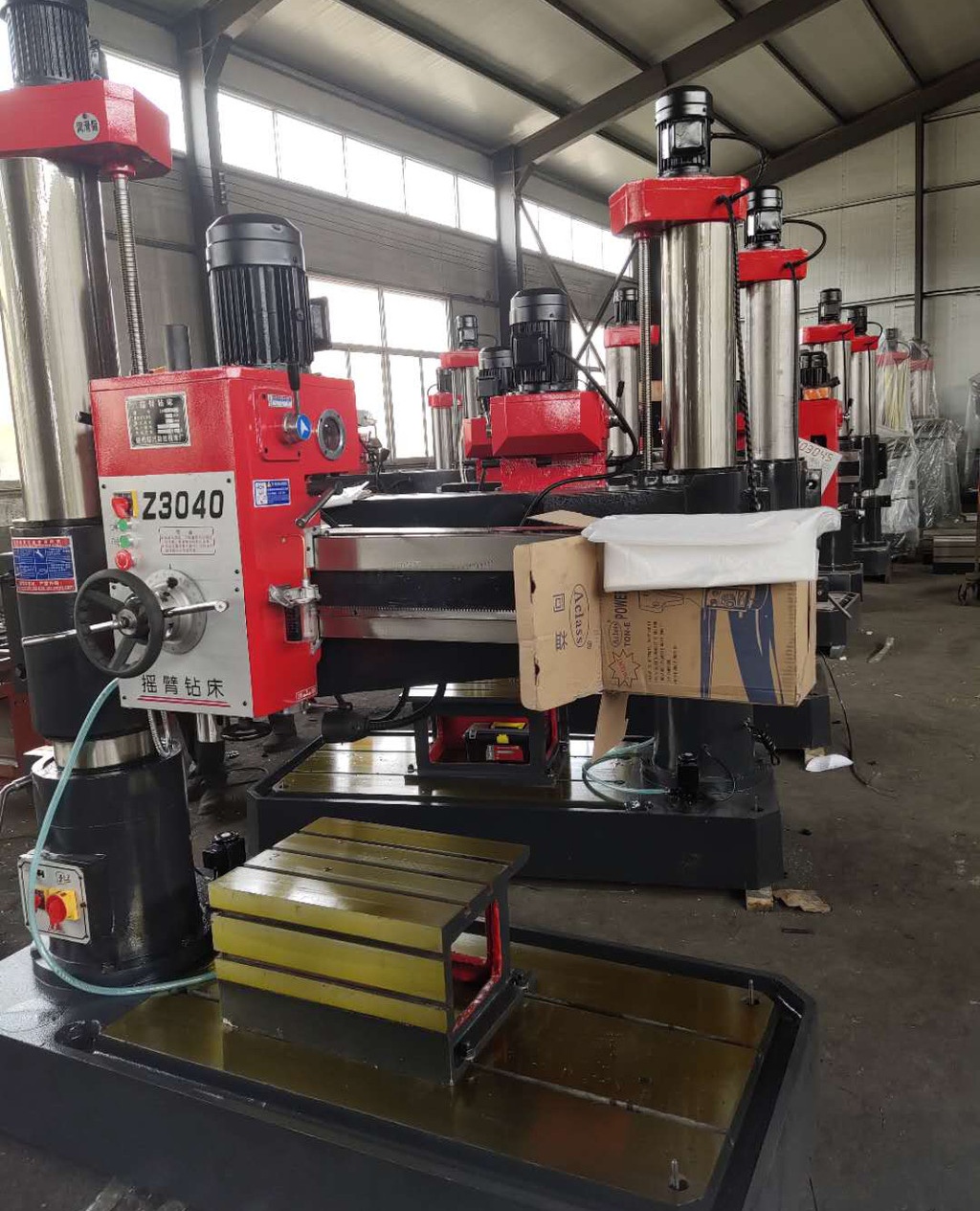

Z3040-13A |
|
钻孔直径mm |
铸铁40钢材32 |
|
主轴端面至工作台距离mm |
260-1050 |
|
主轴中心距立柱母线距离mm |
360-1300 |
|
主轴行程mm |
285 |
|
主轴锥孔(莫氏) |
4 |
|
主轴转速范围r.p.m |
32-1200 |
|
主轴转速级数 |
齿轮12级 |
|
主轴进给量范围r.p.m |
0.10-0.25 |
|
主轴进给量级数 |
3 |
|
摇臂回转角度 |
360 |
|
主电机功率kw |
2.2 |
|
升降电机功率kw |
1.5 |
|
机床重量kg |
1800 |
|
外形尺寸mm |
1800×810×2300 |
1．工作前对所用钻床和工卡量进行全面检查，确认无误时方可工作。
2．严禁戴手套操作，女生发辫应挽在帽子内。
3．工件装夹必须牢固可靠。钻小件时，应用工具夹持，不准用手拿着钻。
4．使用自动走刀时，要选好进给速度，调整好行程限位块。手动进刀时，一般按照逐渐增压和逐渐减压原则进行， 以免用必过猛造成事故。
5．钻头上绕有长铁屑时，要停车清除。禁止用风吹、用手拉，要用刷子或铁钩清除。
6．精铰深孔时，拔取圆器和销棒，不可用力过猛，以免手撞在刀具上。
7．不准在旋转的刀具下，翻转、卡压或测量工件。手不准触摸旋转的刀具。
8．使用摇臂钻时，横臂回转范围内不准有障碍物。工作前，横臂必须卡紧。
9．横臂和工作台上不准存放物件，被加工件必须按规定卡紧，以防工件移位造成重大人身伤害事故和设备事故。
10．工作结束时，将横臂降到位置，主轴箱靠近立柱，并且都要卡紧。
