型号 |
Z3040×12 |
||
|
最大钻孔直径 |
mm |
40 |
|
|
主轴中心线至立柱母线距离 |
最大 |
mm |
1200 |
|
最小 |
mm |
260 |
|
|
主轴端面至底座工作面距离 |
最大 |
mm |
950 |
|
最小 |
mm |
250 |
|
|
主轴行程 |
mm |
280 |
|
|
主轴锥孔 ( 莫氏 ) |
No. |
4# |
|
|
主轴转速范围 |
r/min |
32-1600 |
|
|
主轴转速级数 |
- |
12 |
|
|
主轴进给量范围 |
mm/r |
0.1-0.3 |
|
|
主轴进给量级数 |
- |
6 |
|
|
主电机功率 |
kw |
3 |
|
|
机床净重/毛重 |
kg |
1800/2000 |
|
|
机床外形尺寸 |
mm |
1960×800×2300 |
|

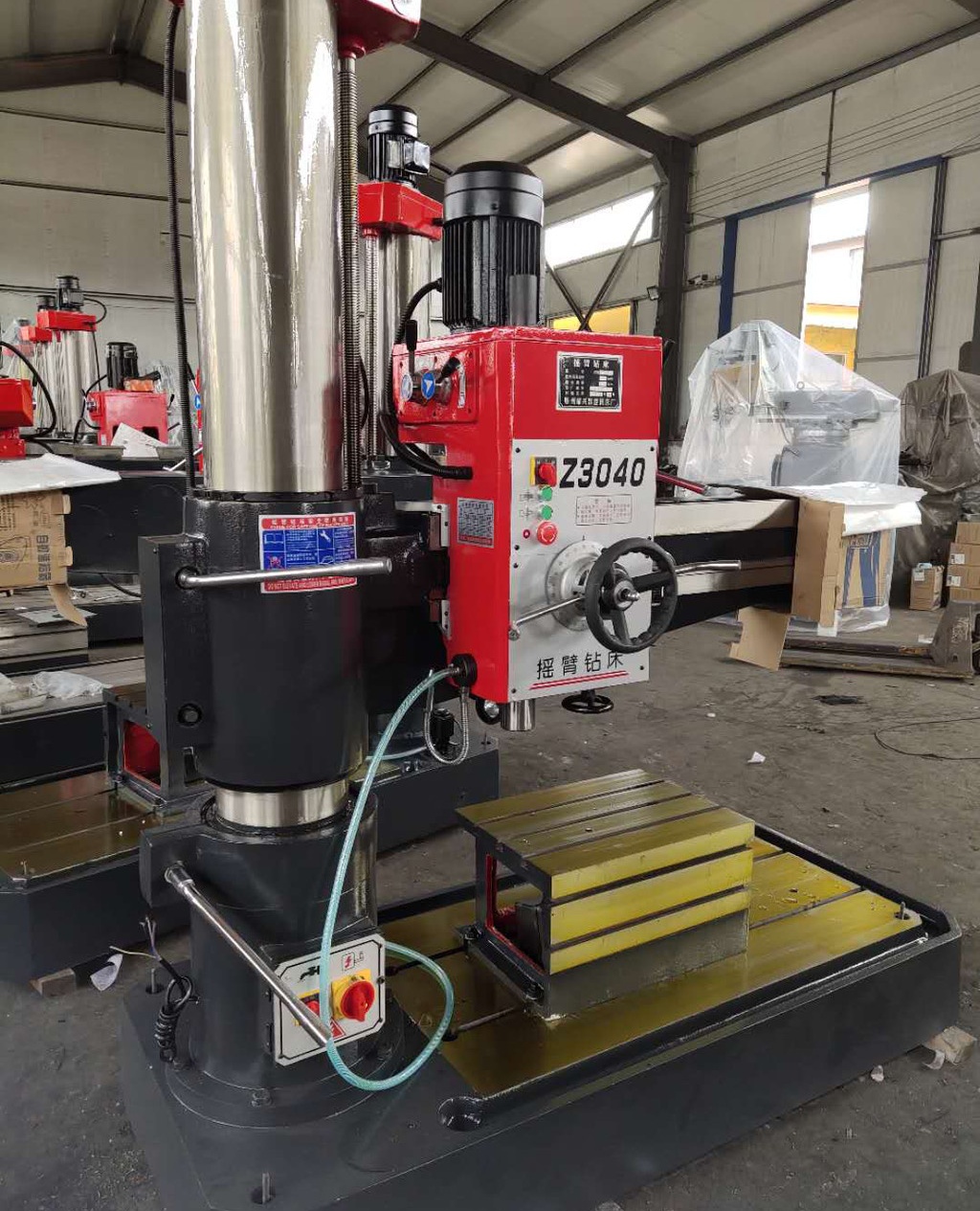

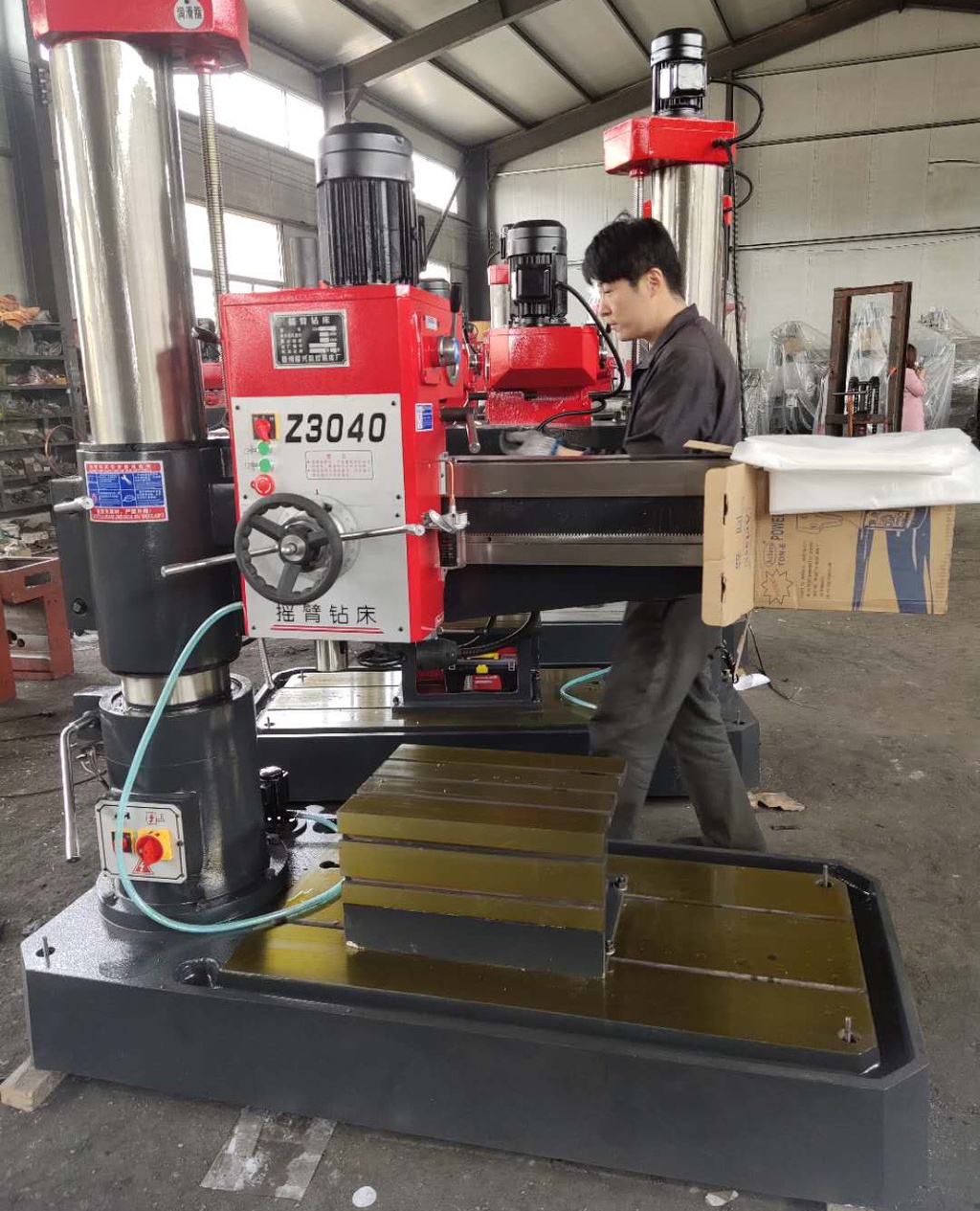

Z3040摇臂钻床操作方便、灵活，适用范围广，具有典型性，特别适用于单件或批量生产带有多孔大型零件的孔加工，是一般机械加工车间常见的机床。摇臂钻床主要由底座、立柱、摇臂、主轴箱及工作台等部分组成。 内立柱固定在底座的一端，在它的外面套有外立柱，外立柱可绕内立柱回转360度。摇臂的一端为套筒，它套装在外立柱做上下移动。由于丝杆与外立柱连成一体，而升降螺母固定在摇臂上，因此摇臂不能绕外立柱转动，只能与外立柱一起绕内立柱回转。主轴箱是一个复合部件，由主传动电动机、主轴和主轴传动机构、进给和变速机构、机床的操作机构等部分组成。主轴箱安装在摇臂的水平导轨上，可以通过手轮操作，使其在水平导轨上沿摇臂移动。
