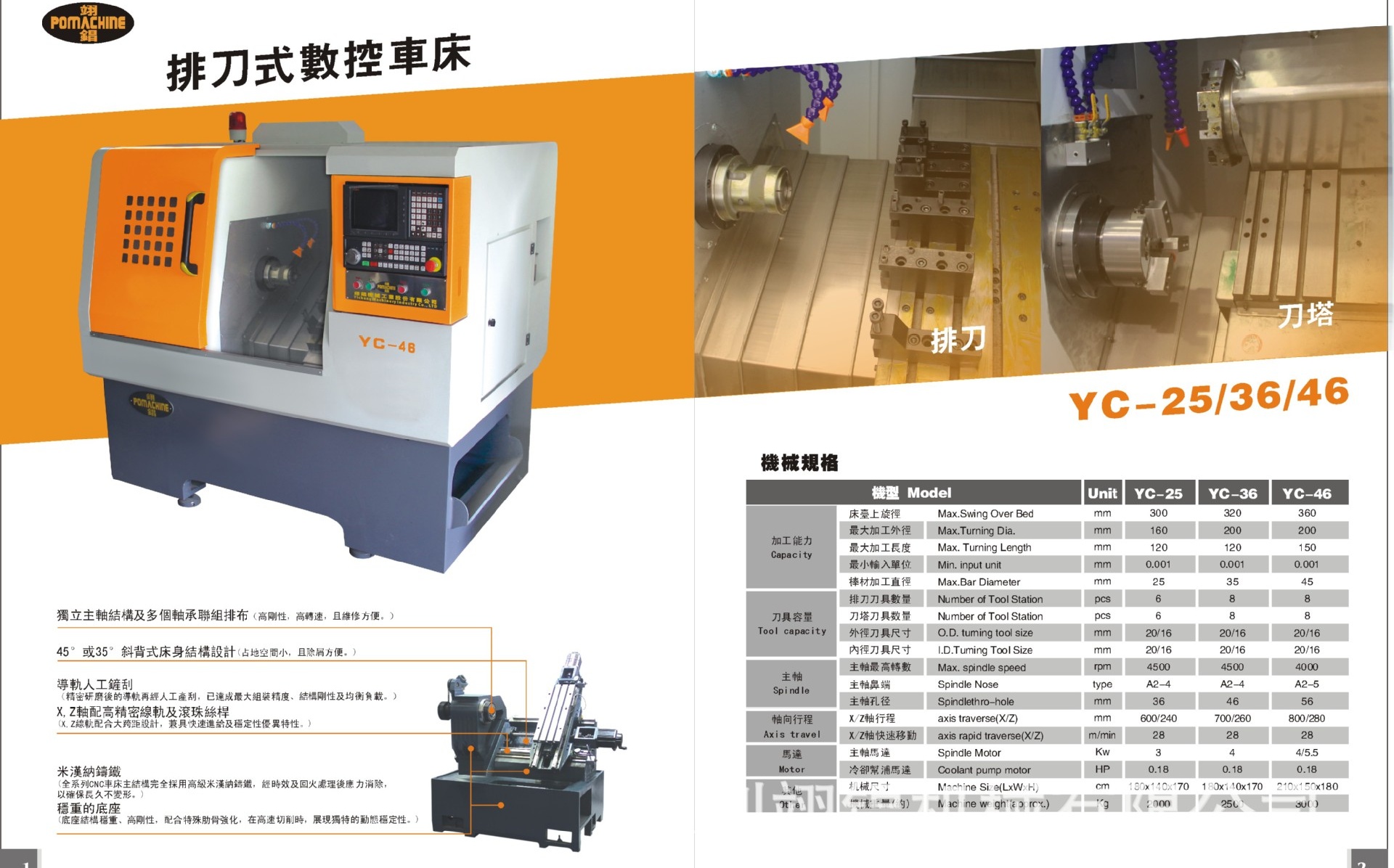

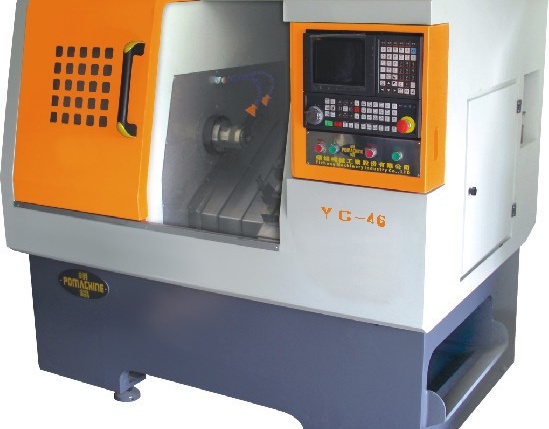

YC-46型斜床身排刀式数控车床

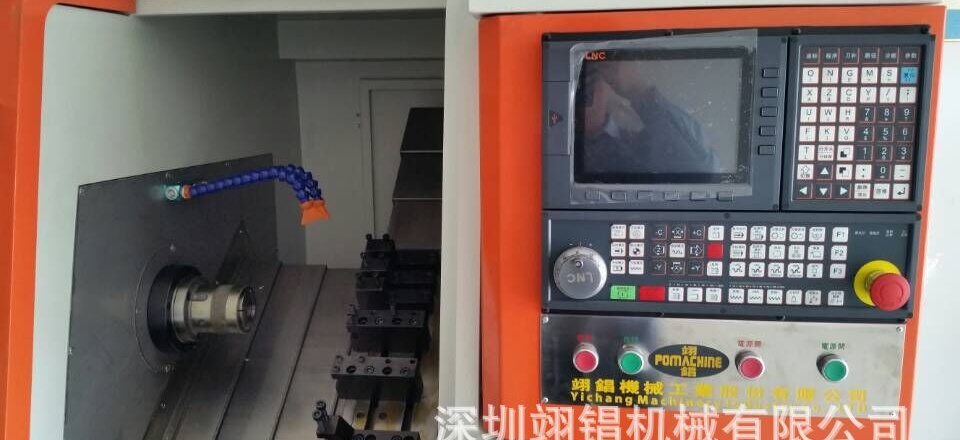

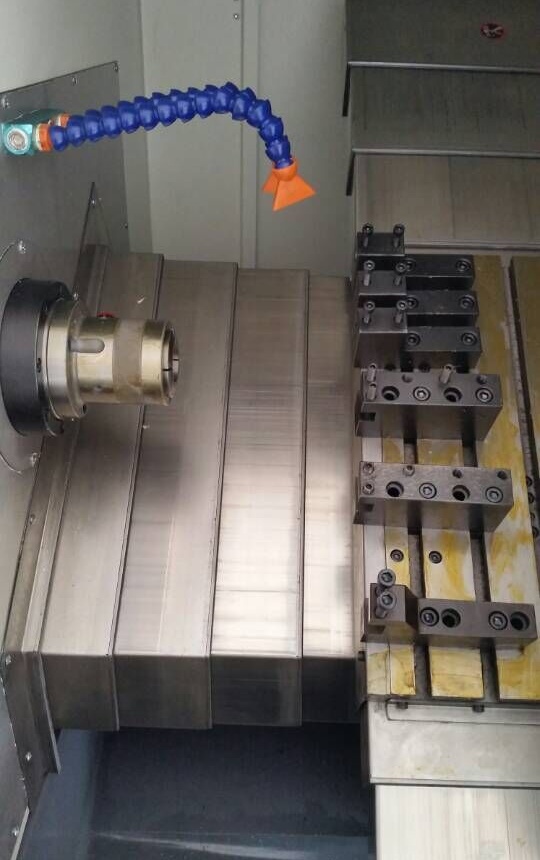

内部构造
内部构造
主要性能特点： ●树脂砂铸造的45°（30°）整体床身底座结构，并经严格的时效处理，确保机床的高精度、高刚性。 ●高精度通孔式主轴结构，进口主轴轴承，主轴**转速4000转/分。 ●加宽型精密直线导轨，增强了机床的整体刚性，车削粗糙度可达Ra0.8～0.4。 ●中置式台湾精密滚珠丝杠，消除了侧扭力，丝杠轴承采用进口专用丝杠支撑轴承，传动平稳。 ●纵向和横向丝杠均采用无间隙联轴器和交流伺服电机直联，保证了传动的高精度。 ●加宽T型刀架板扩大了刀具的安装范围，刀座调整方便，换刀高速准确，重复换刀误差最小。 ●高性能自动间歇润滑系统，能及时地对导轨、丝杠集中润滑，确保机床处于良好的润滑状态。 ●外置式独立强电柜，维护方便；侧置式冷却箱和接屑盒，排屑流畅，清屑方便。 ●机、电、液一体化，高性能液压站，全封闭罩壳，不锈钢防护，转位式操作面板，操作安全方便。
|
标准配置： |
可选配置： |
|
●宝元/新代系统 ●日本NSK进口高精度P4级主轴轴承 ●日本进口丝杠专用轴承 ●德国博世力士乐或台湾精密直线导轨 ●台湾精密预拉伸滚珠丝杠 ●台湾6＂中空液压回转油缸 ●后拉式精密液压筒夹 ●变频主电机 ●变频器 ●自动润滑系统 ●冷却系统 ●液压系统●精密排刀 ●热交换器 ●机床调整垫铁 ●机床三色灯 ●全封闭防护 |
●GSK980TDb/SIEMENS/KND系统 ●台湾6＂中空/中实液压三爪卡盘 ●台湾6＂中实液压回转油缸 ●伺服主电机 ●八工位液压刀塔 （63中心高） ●电柜空调 ●自动排屑器 |
主要技术参数：
|
机床型号 |
YC-46 |
|
|
最大回转直径 |
mm |
Φ360 |
|
最大加工直径 |
mm |
Φ200 |
|
最大加工长度 |
mm |
150 |
|
主轴孔径 |
mm |
Φ56 |
|
最大通料直径 |
mm |
Φ46 |
|
主轴锥孔 |
|
A2-5 |
|
主轴马达 |
kw |
4 |
|
冷却马达 |
kw |
0.18 |
|
X轴最大行程 |
mm |
800 |
|
Z轴最大行程 |
mm |
280 |
|
X/Z轴快移速度 |
m/min |
28 |
|
最大排刀数量 |
pcs |
8 |
|
外径刀具尺寸 |
mm |
16/20 |
|
内径刀具尺寸 |
mm |
16/20 |
|
重复定位精度X/Z |
mm |
±0.005 |
|
X/Z轴反向间隙 |
m/min |
<0.01 |
|
加工圆度 |
mm |
0.003 |
|
加工锥度 |
mm |
<0.01/100 |
|
加工真圆度 |
mm |
0.003 |
|
主轴转速 |
r/min |
4000 |
|
外形尺寸（长×宽×高）： |
1800 mm×1400 mm×1700 mm |
|
|
重量：： |
KG |
3000 |
