高精度机床导轨淬火感应加热电源装置

一、铣床超音频全自动机床导轨淬火热处理设备，精度高，可以自行上下左右移动，相关参数如下：

（1）纵向行进速度 100mm/分 — 400mm/分

（2）横向行程 1500mm

（3）横向调节线速度 20mm?—100mm

（4）升降高度行程 350mm

（5）感应器**高度 700mm

（6）升降线速度 （快速）600mm/s

                （微调）20mm/s

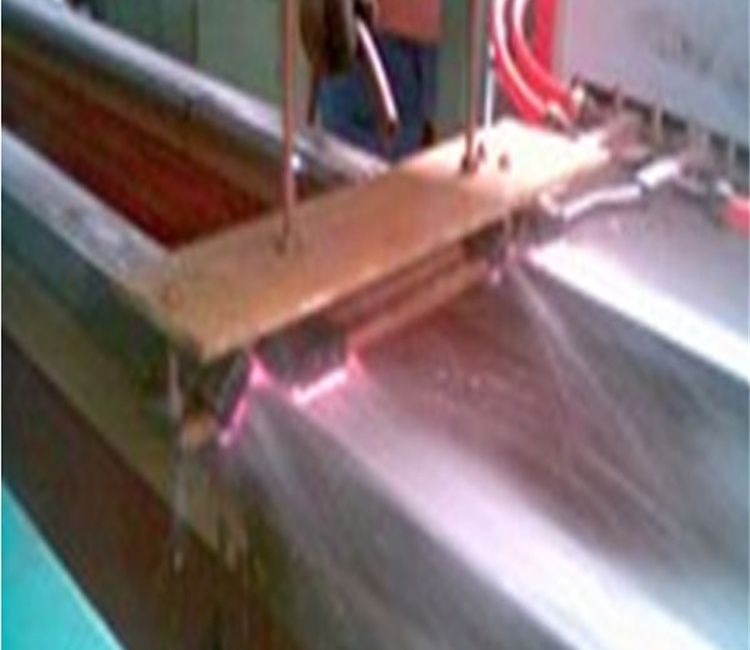

二、全自动机床导轨淬火电源装置图如下：

三、该设备主要由三部分组成：

1、IGBT感应加热电源（包涵淬火变压器）；

2、传动、机械移动、数控部分；

3、由高效风冷散热器、强冷风机、水泵三部分组成水循环系统。

四、该一体机设备的特点：

1、设备频率一般为25-35KHz,适宜淬硬层为1.5-2.5mm，淬硬层适中

2、材料为HT200-HT300时，硬度为HRC45-53。

3、速度比中频快1/3
