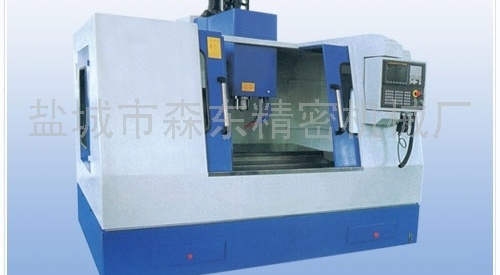

性能特点：
1． 自动拉刀和主轴自动变挡均为气压传动，无需液压源；
2． 三向导轨为矩形滑动导轨，适用于强力切削；
3． 数控系统采用日本FANUC 0i系列，也可按用户要求配置；
4． 选配数控转台实现四轴联动；
5． 可选配圆盘式机械手刀库，24把刀，换刀时间（刀对刀）2.5秒；
6． 可选配自动排屑装置；
主要规格及技术参数 Main Specifications and Technical Pzrameters
|
项目
|
Item
|
XKA715
|
XHA715
|
|
工作台
|
工作台台面尺寸（宽X长）
|
Table size(W x L)
|
520×1050 mm
|
520×1050 mm
|
|
T型槽数X数量X间距
|
Table tee slots (slot wide x slot number x slot distance)
|
18×5×110 mm
|
18×5×110 mm
|
|
工作台最大承重
|
Max load of table
|
700 kg
|
700 kg
|
|
行程
|
工作台行程（X轴）
|
Table travel (X axis)
|
850 mm
|
850 mm
|
|
滑鞍行程（Y轴）
|
Saddle travel (Y axis)
|
550 mm
|
550 mm
|
|
主轴箱行程（Z轴）
|
Spindle box travel (Z axis)
|
600 mm
|
600 mm
|
|
主轴
|
主轴电机额定功率
|
Spindle motor power
|
7.5/11 kw
|
7.5/11 kw
|
|
主轴最大输出扭矩
|
Max. output of spinder
|
70 N.m
|
70 N.m
|
|
主轴转速范围
|
Spindle speed range
|
20-8000 rpm
|
20-8000 rpm
|
|
主轴锥孔
|
Spindle nose taper
|
BT40
|
BT40
|
|
刀柄型号
|
Tool type
|
BT40
|
BT40
|
|
拉丁型号
|
Pull the nail model
|
LDA-40BT
|
LDA-40BT
|
|
主轴端面至工作台距离
|
Distance from spinder end-face to the table
|
80-680 mm
|
80-680 mm
|
|
主轴中心线至立柱导轨面距离
|
Distance from spindle center to vertical guideway
|
600 mm
|
600 mm
|
|
刀库
|
刀库容量/形式
|
Tool magazine capacity
|
|
16/斗笠式
|
|
相邻/间隔置刀最大刀具直径
|
Max. dia. of tool adjacent to each other/interval
|
|
100/180 mm
|
|
最大刀具重量
|
Max weight of tool
|
|
8 kg
|
|
换刀时间（刀-刀）
|
Tool change time
|
|
8 s
|
|
进给
|
快速移动速度（X，Y，Z）
|
Axis rapid speed(X, Y, Z)
|
16000 mm/min
|
16000 mm/min
|
|
切削进给速度（X，Y，Z）
|
Axis cuting feed range{X, Y, Z)
|
1-6000 mm/min
|
1-6000 mm/min
|
|
X轴电机额定扭矩
|
X axis number of spinder
|
11 N.m
|
11 N.m
|
|
Y轴电机额定扭矩
|
Y axis number of spinder
|
11 N.m
|
11 N.m
|
|
Z轴电机额定扭矩
|
2axis number of spinder
|
11 N.m
|
11 N.m
|
|
冷却
|
冷却泵流量
|
Flow of tool cooler pump
|
50 L/min
|
50 L/min
|
|
冷却箱容量
|
Capacity of cooler
|
180 L
|
18 L
|
|
精度
|
定位精度
|
Position aocruacy of coordinate
|
±8μm
|
±8μm
|
|
重复定位精度
|
Repeatability
|
±4μm
|
±4μm
|
|
其他
|
机床总功率
|
Spindle motor power
|
18 kw
|
20 kw
|
|
机床外形尺寸（长*宽*高）
|
Overall dimensions (L x W x H)
|
3460×2430×2600 mm
|
3460×2430×2600 mm
|
|
机床重量
|
Weight of machine
|
5500 kg
|
5800 kg
|
|
