卧螺离心机
参考价:
面议
具体成交价以合同协议为准
产品型号: 卧螺离心机
品牌: --
厂商名称: 无锡市舒航机械科技有限公司
所在地: --
联系时,请告知来自
钢易通
扫一扫
手机查看该产品
企业档案
主营业务:
--
所属地区:
--
详细地址:
无锡市锡山区锡北镇新明村
主要市场:
--
联系人:
刘明辉
联系电话:
登录可见
产品详情

结构原理

    转鼓内套装有同心的卸料螺旋,两者高速同向旋转的同时,又具有一定的转速差,该转速差由传动系统及差速器产生。悬浮液由进料管进入输料螺旋内腔。经加速后进入转鼓内。在离心力作用下,密度较大的固相颗粒物沉降到转鼓内壁。形成沉渣环层,并被卸料螺旋不断推送到转鼓小端而排出转鼓外,澄清的液体不断从转鼓大端的溢流口排出转鼓外,从而实现悬浮液的固液分离。



性能特点

    卧式螺旋卸料沉降离心机能在全速运转下连续进料、分离和卸料。具有结构紧凑、易于密闭、运行平稳噪声小、处理量大、能耗低自动化程度高、劳动强度小、操作维护方便、适应范围广等特点。



 调整和改进



      针对一些难分离的物料,除了对分离物料本身采取相应的调整措施之外,还可以对离心机作相应的调整和改进:



增大长径比;



调整转鼓的转速;



调节转鼓与卸料螺旋的差转速;



改变转鼓锥段半锥角及采用多锥角螺旋;



调整液相出口的溢流半径;



改变卸料螺旋之螺旋头数和螺旋升角;



增加BD板结构;





 排液方式

      本公司的卧式螺旋卸料沉降离心机排液方式有:



标准型/溢流式

   溢流排液式结构简洁,是标准型结构,适用于大多数场合。



向心泵/压力式

   向心泵压力排液式结构较复杂,向心泵有可调型和不可调型二种,其中可调型可实现不停机调节转鼓液池深度,向心泵压力排液方式更适用于液体易挥发的场合。







 产品规格



型号

Model type

转鼓直径

Drum diameter

mm

转鼓长度

Drum length

mm

**转速

Maxspeed

r/min

**分

离因数

Velueg

混合液

处理量

Capaciym3/h

电机功率

Powerkw

主机重量

Welghtkg

外形尺寸长×宽×高)

Dimensionmm

LW230×700

230 700 5600 4000 0.5-2 5.5-7.5 1000 2000×700×900

LW250×900

250 900 5000 3500 0.5-5       7.5-11 1200 2300×700×1300

LW300×1200

300        1200      4500      3400             1-5       7.5-11         1400      3000×900×1400

LW350×1250

350        1250      4000      3150             1-8        11-15         1500     3200×1000×1100

LW350×1600

350        1600      4000      3150            1-12          15         1800     3500×1000×1100

LW400×1200

400        1200      3650      3000            1-10      15-18.5         2000     3100×1050×1150

LW400×1600

400        1600      3650      3000            2-15      15-18.5         2300     3500×1050×1200

LW400×1800

400        1800      3650      3000            2-20      18.5-22         2500     3700×1050×1200

LW450×1350

          450        1350      3450      3000            5-25      18.5-22         2800     3400×1400×1200

LW450×1800

450 1800 3450 3000            5-30 22-37 3000 3700×1400×1200

LW450×2150

450 2150 3350 3000            5-35 22-37 3300 3900×1400×1200

LW500×2000

500 2000 3000 2500            8-45 30-45 4000 4200×1650×1400

LW530×2280

          530        2280      2900      2500           15-50        30-45         5000     4600×1400×1600

LW600×2160

          600        2160      2700      2450           20-65        45-75         6000     4300×1800×1200

LW650×2600

650        2600      2500      2270           20-80        55-75         6500     4900×2000×1200

LW720×2900

720        2900      2350      2220           25-90        75-90         8500     5000×2100×1300

LW800×2560

800        2560      2200      2160          30-110       90-132        10000     4600×2200×1400

LW800×3200

800        3200      2200      2160          30-120       90-132        12000     5200×2200×1400

LW900×3200

          900        3200 2000 2010          30-150      132-200        14000     5500×2200×1800



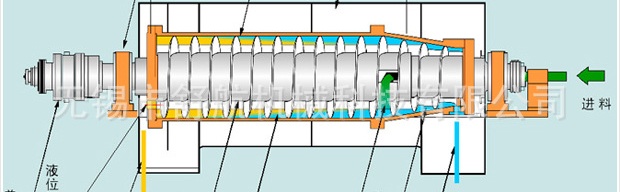

▲产品结构图




组合驱动方式



单速电机驱动差速器的输入轴固定。通过更换皮带轮分别调节转鼓转速和差转速,此种调速方式适用于工艺稳定的物料分离。

用两台变频器分别控制主、辅电机的驱动。采用双变频器控制主、辅电机的驱动,分别调节转鼓的转速和差转速,调速方式快捷。

主电机驱动转鼓,用液压马达调节差速。用变频调速器来调节主电机驱动的转鼓转速,用液压马达变速调节改变差转速。





各种转速之间的相互关系以及与卸料螺旋的差转速



转鼓转速:n转=n1 x i1

   n转 — 转鼓转速r/min

   n1 — 主电机转速(主电机转速由主电机铭牌读取,或由变频调速方式调节)r/min

   i1 — 主电机与转鼓皮带轮传动的传动比



转鼓与卸料螺旋的差转速:△n=(n1 x i1-n2 x i2)/i差

   △n — 转鼓与卸料螺旋的差转速r/min

   i差 — 差速器的固定传动比

   n2 — 副电机转速(副电机转速由副电机铭牌读取,或由变频调速方式调节)r/min

   i2 — 副电机与差速器皮带轮的传动比



当采用液压马达或全液压差速装置时,卸料螺旋转速由液压马达或液压差速装置直接调速,则转鼓与卸料螺旋的差转速为液压马达输出转速。
