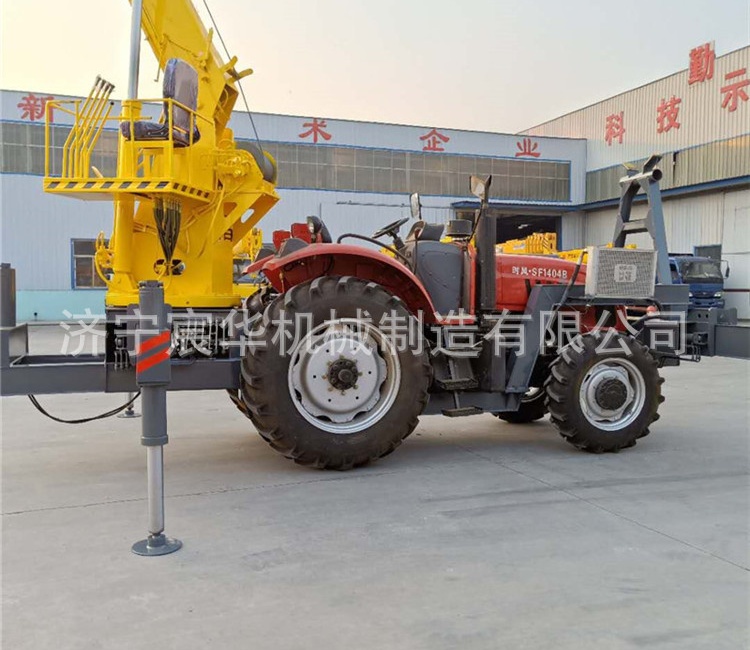

拖拉机钻坑立杆一体机 钻坑立杆一体机，为本厂独立研发

的新型工程设备，该设备采用四轮驱动的拖拉机作为动力，

集合钻孔挖坑，吊装电杆为一体，挖坑直径可到达。0.5米，

标准深度：3米。拖拉机钻坑立杆一体机 钻坑立杆一体机

特点：全部采用液压控制，操作方便，单人即可完成操作，

钻孔速度快，钻孔速度快，再普通黄粘土层**快钻孔速度

为47秒，钻孔直径为500mm，深度为1米.再硬土层例如：

路基，地基，保证没有大块石头的情况下钻孔速度为2分钟，

冻土层可配冻土钻头钻孔速度为5分钟左右。拖拉机钻坑立

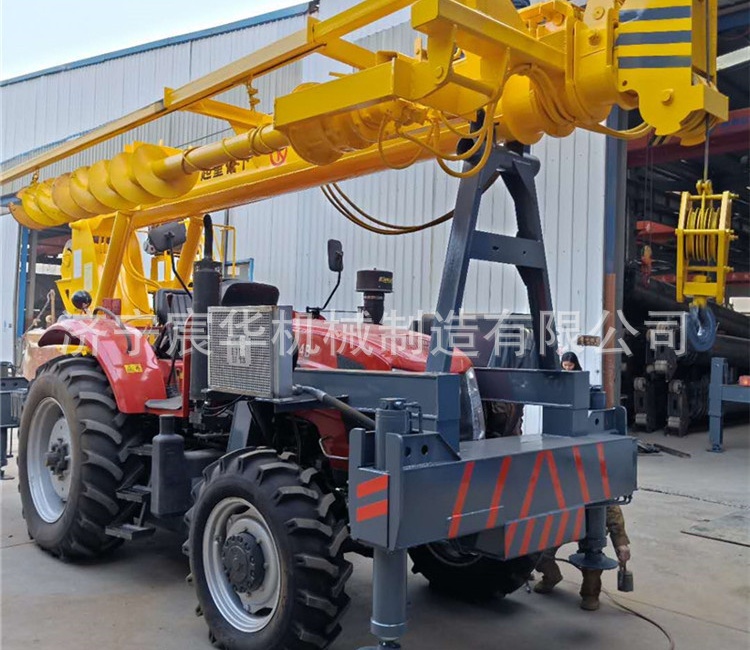

杆一体机 钻坑立杆一体机钻头安装在第二节吊臂上，实现

了跨沟跨距钻坑。本机可旋转360度，在主体不动的情况下

可旋转钻坑吊杆，大大提高了工作效率。拖拉机钻坑立杆一

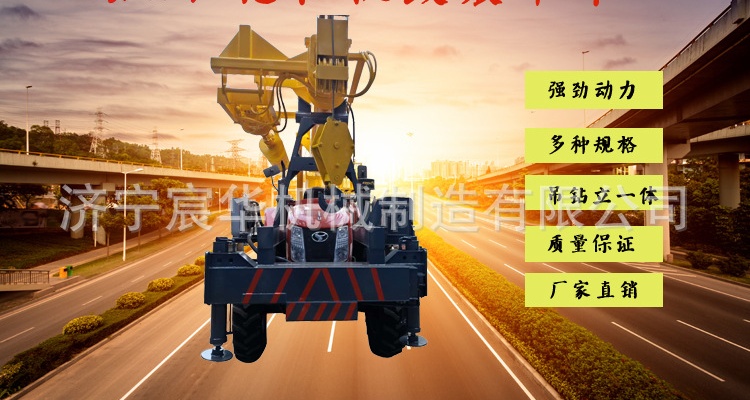

体机 钻坑立杆一体机为前置式钻孔，比其他厂家后置式钻

孔机，操作简单。拖拉机钻坑立杆一体机钻坑立杆一体机

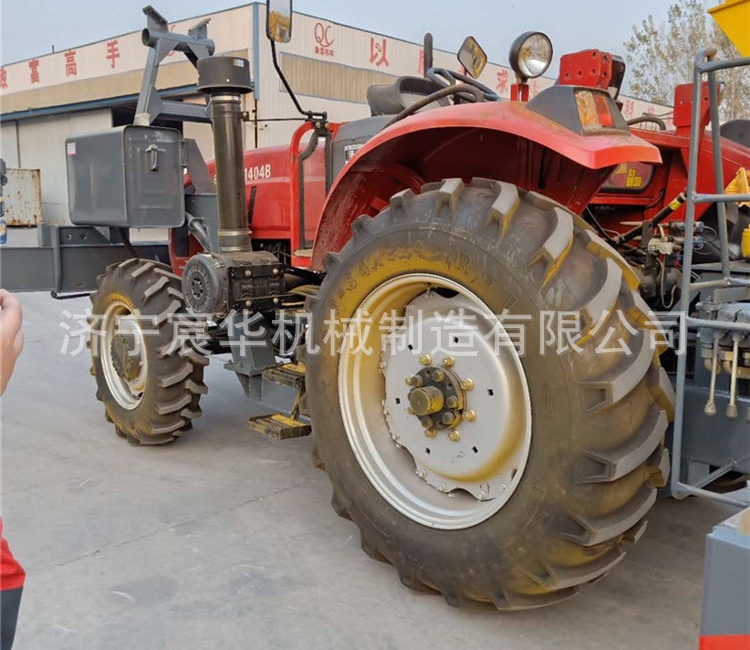

采用底盘：904、1004、1104、1204、1354（客户

可自带底盘），马力大，动力充沛。钻孔无需清土，一个人

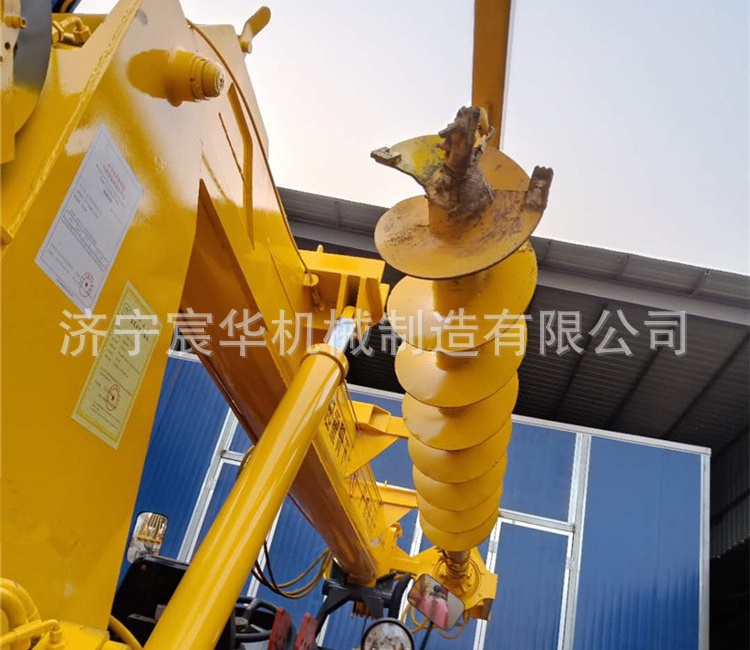

即可完成工作，钻到深度后，可靠吊臂提起，土都附着在螺

旋叶片上，很少有回落。提起后只需将钻杆正反转动记下土

就会自然落下。拖拉机钻坑立杆一体机钻坑立杆一体机可以

实现单人操作，车到孔成，随钻随走。大大提高工作效率。

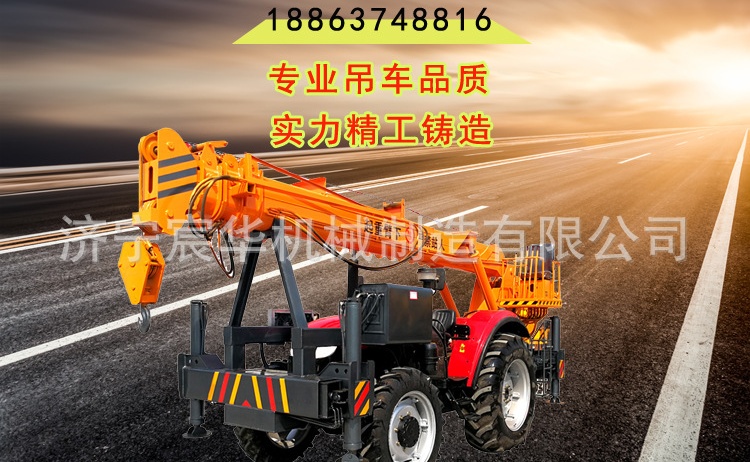

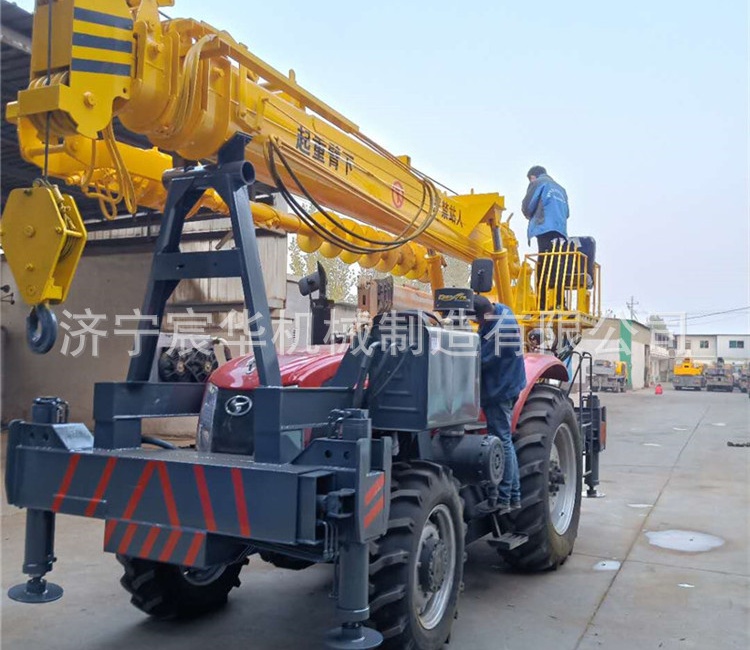

拖拉机钻坑一体机起吊高度分为：13米型、15米型，起吊

重量为3T、5T. 采用四轮驱动拖拉机改装而成，越野性能

好。拖拉机钻坑一体机大大摆脱了普通吊车收地形限制的局

限性，可以方便引用于狭窄的小巷，乡间田野，水田，丘陵

等地带。特别适合于电力施工单位及其他在狭窄区域能作业

的施工单位。

公告底盘：东方红4102发动机，助力方向，断气刹，带高

低速及制动器。

液压系统：全液压伺服控制操作系统、集成液压阀组单组独

立操作(可实现复合动作)

回转系统：直径1.2米50锰钢煅打轨道燧火调质内齿回转支

撑、大四路中央回转器(360°连续无限度旋转)、吊车专用回

转减速机。

卷扬系统：轴向柱塞马达吊车专用8吨液压绞车。

吊臂系统：8边形臂(全自动液压油缸出臂)。

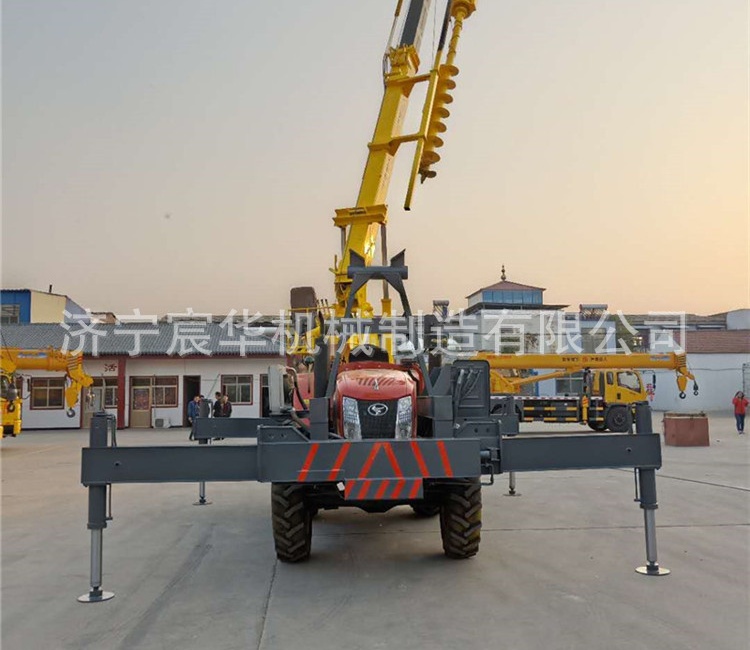

支腿系统：全液压自动纵、横向油缸伸缩H型支腿。

打桩尺寸：Φ500mm×3000mm

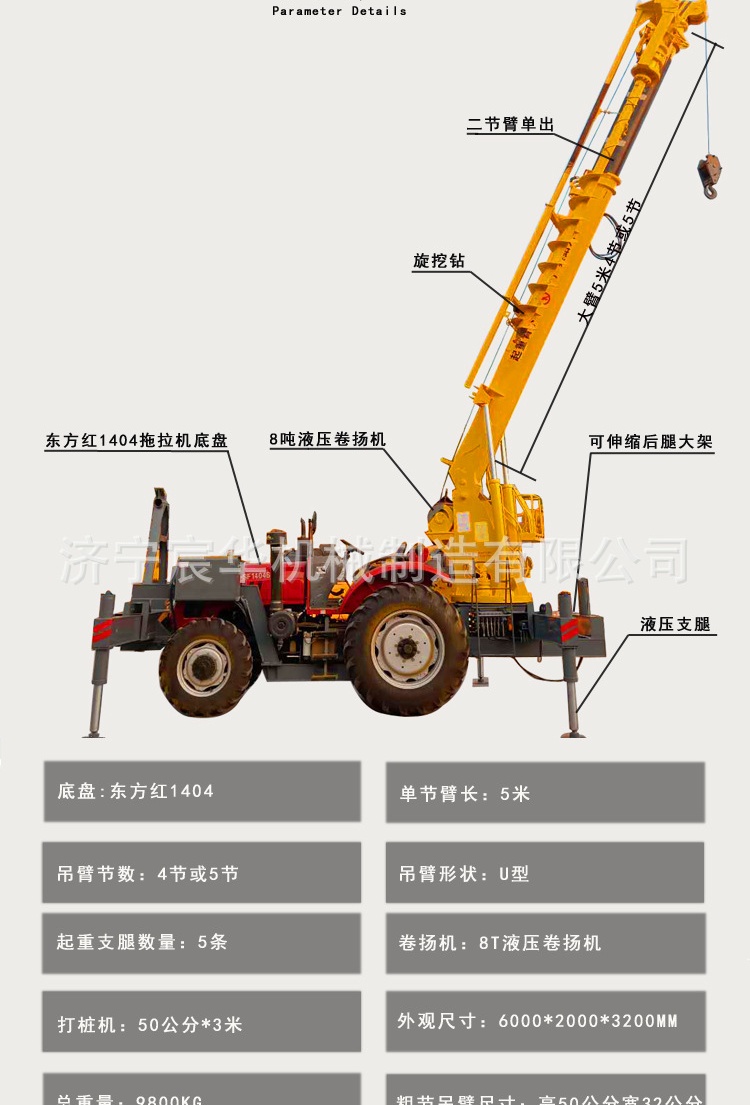

参数详情

1、底盘：904、1004、1104、1204、1354（客户

可自带底盘）

2、单节臂长：5m

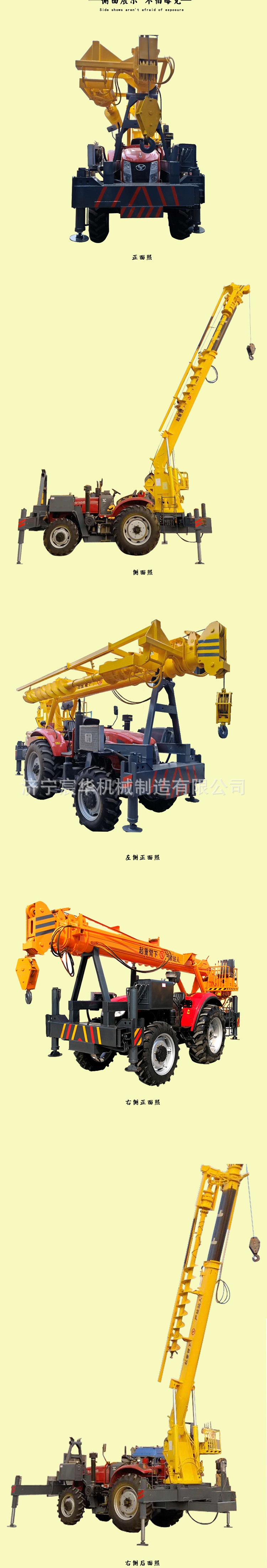

3、吊臂节数：4节或5节

4、吊臂形状：U型

5、粗节吊臂尺寸：高50公分，宽：32公分

6、起重支腿数量：5条

7、扇热系统：风冷

8、单卷扬机：8T液压压卷扬

9、后腿大架可以伸缩

10、打桩机（可选）    规格：打孔直径150-1200mm，

深度500-5000mm

11、外观尺寸：长6000mm； 宽2000mm；高3200mm

12、总质量：9800KG
