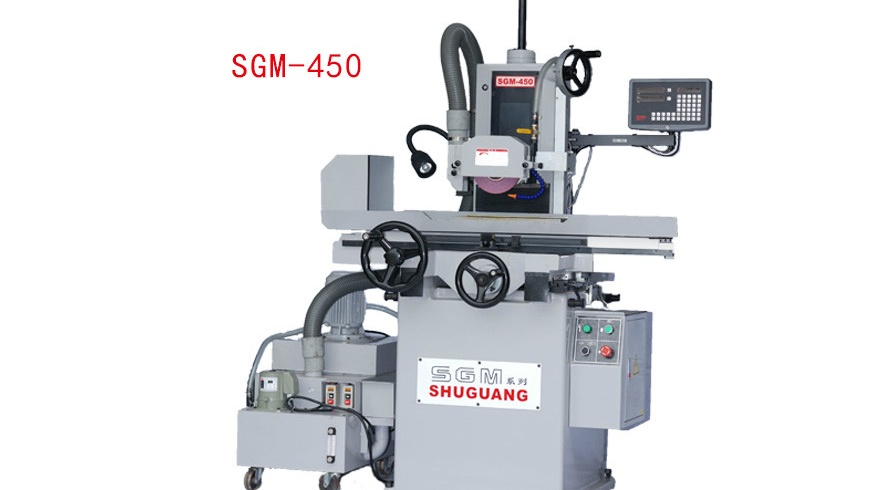

曙光SHUGUANG平面磨床SGM-450

曙光精密机械有限公司是一家集研发、制造、销售、服务为一体专业厂家。本公司致力于高精密机床、数控高精密机床研发、制造。主要产品:SGM系列精密平面成型磨床、PMM系列精密平面磨床的研发、制造。

曙光SGM系列精密平面成型磨床特性：

本磨床主要铸件使用**耐磨铸件，并经退火处理及自然时效处理以确保不变形及耐磨，前后使用双“V”导轨，提高磨削时的稳定性及**度。

曙光磨床滑道 ：左右及前后导滑道粘贴进口耐磨导轨带（铁氟龙）TURCITEB并经精密铲以延长机器的使用精度及寿命。

曙光磨床主轴 使用整体式主轴，采用P4级轴承，在高速旋转下低嗓音、低震动，扭力大，适合切削及成型研磨。

曙光磨床工作台传动系统 使用包钢丝同步带式传动，减少更换钢丝绳的烦恼，工作台与同步带采用柔性连接，保证传动平稳，手轮手柄位置任意可调，使磨削小工作更加方便。

曙光平面小磨床结构：

强力吸尘装置

设有内置式滤尘系统（SGM-350S）,减少占用空间，有交过滤磨削粉尘，使工作环境更加干净，舒适。

曙光磨床循环式自动润滑当主轴启动即可向滑道和螺杆提供润滑，降低磨损延长工作精度及寿命，又可为你省去时常忘记加油的烦恼。

曙光磨床自流式设计 封道轨进行恒压供油，解决电磁泵间隙供油给工作导轨精度造成误差。

曙光磨床型号：SGM-350/SGM-350S/SGM-350B、SGM-450/SGM-450B、SGM-1A450/SGM-2A450/SGM-3A450/SGM-450AD、SGM-1A52/SGM-2A52

工作台尺寸：150*350mm、150*450mm、150*450mm、200*500mm

最大研磨长度：365mm、465mm、465mm、525mm

最大研磨宽度：175mm、175mm、175mm、225mm

主轴中心至工作台面距离：400mm标准型：工作台齿带传动

B:工作台钢丝传动

S:内置式吸尘

1A:左右油压驱动

A:前后马达、左右油压驱动

3A:2A+上下快速

AD:2A+上下伺服（三轴全自动）

曙光全自动磨床PMM系列 特性：

本机器**全自动平面研磨及沟槽研磨。

NC控制系统使用嵌入式多轴运动控制器（可根据客户特殊要求，另行编写程序），光栅尺闭环反馈、精度更准确，升降步进马达驱动，***小设定值0.001mm.

操作简单，只需输入总研磨量、精磨量、粗磨每次进刀量、粗磨每次进刀量，无火花研磨次数、研磨完成上升高度，研磨完成停机状态。

结构

采用对称性设计，导轨加大跨距，合理导轨长度比例，**材质经消除内应力处理，保证机器稳定性。

主轴

采用超精密级轴承（P4、ABEC7级）及V3级低振马达，保证研磨光洁度。

自动循环润滑系统

循环式自动润滑，当油压系统启动即可向各滑道及螺杆供油

前后螺杆机构

前后螺杆采用滚杆螺杆传动

油压回路设计

采用合理的油压回路设计，选用**油压组件，减少温升、换向平稳。

曙光全自动磨床ＰＭＭ系列型号：PMM-2550H/AH/AHD、PMM-3060AH/AHR/AHD、PMM-4080AH/AHR/AHD、PMM-50100AHR/AHD

曙光全自动磨床ＰＭＭ系列规格：

工作台工作面积:500*250mm、620*305mm、800*400mm、1000*500mm

左右***da移动量:580mm、660mm、930mm、1120mm

前后***da移动量: 280mm、340mm、450mm、540mm

工作台面至主轴中心***da距离:500mm、640mm、720mm、700mmH:左右液压驱动

AH:前后马达、左右液压驱动

AHR:前后马达、左右液压、上下快速

AHD：前后马达、左右液压、上下伺服
