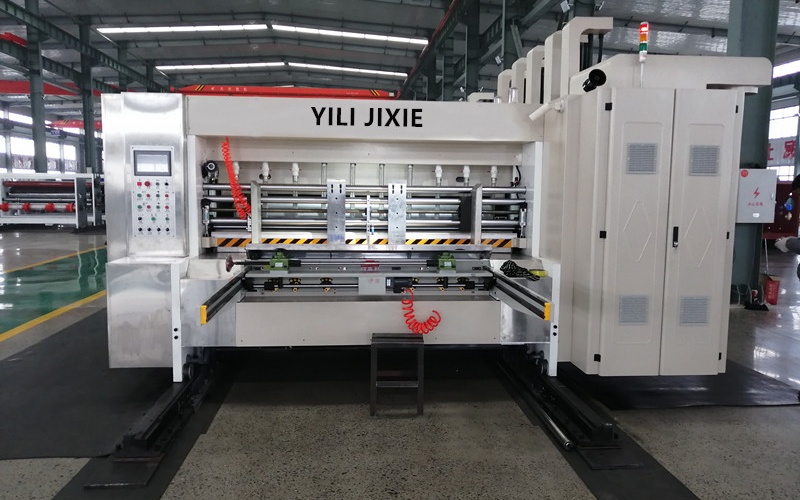

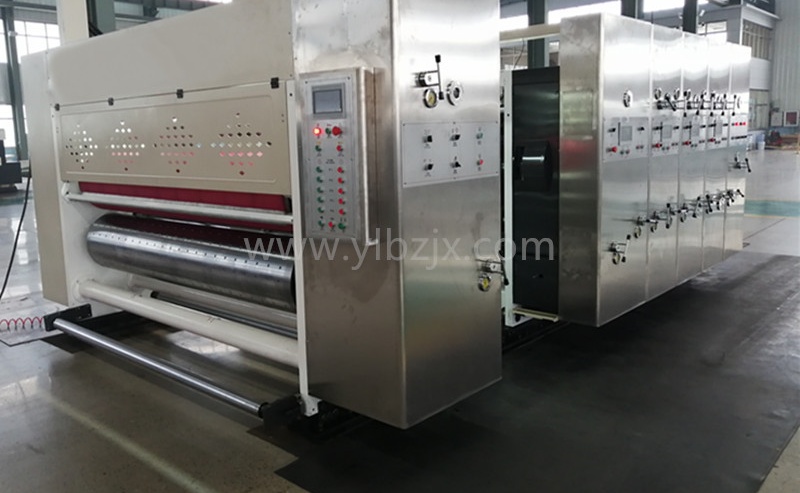

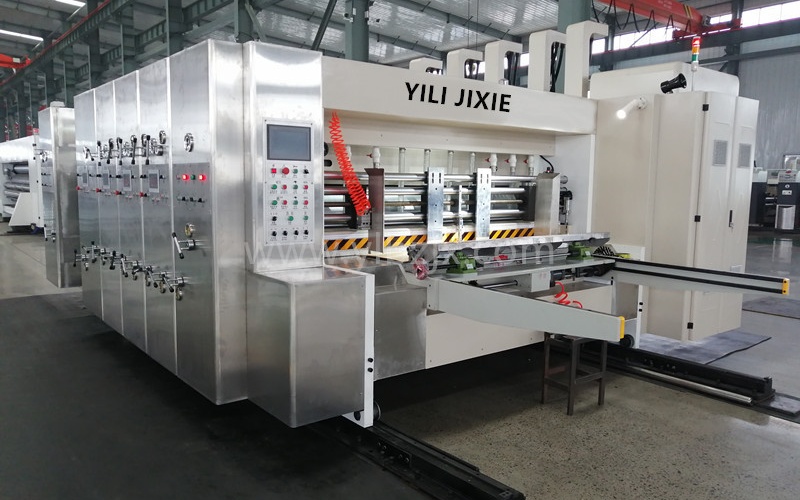

a.本机由送纸、印刷、开槽、堆积等部分组成，可一次完成三层、五层瓦楞纸板的印刷、模切等工序。b.墙板厚度60mm，材质为HT250，经人工时效处理，大型加工中心加工，高强度，高精度。c.传动系统全部采用大螺旋角斜齿传动，噪音低、增强齿轮的强度，提高了齿轮的传动平稳性。全部传动齿轮均采用40Cr 合金钢，精磨加工，超硬处理，封闭式喷淋润滑。d.轴承采用万象集团、金轮集团、哈尔滨生产的名牌轴承。e.各单元离合电动并附警铃，离合时持续响铃警示，确保作业人员的安全。离合电机带恒扭矩离合器，可缓冲错误操作时各单元互相碰撞。f.各单元均有自动归零系统，试送少量纸板即可调整到正确尺寸，减少纸板浪费。

g.电动控制机台离合附警铃，行进间持续响铃警示，确保作业人员安全；传动轴附摩擦式离合器，避免误动作而损坏机器；气压式联锁装置；主机马达启动保护装置，各单元合拢后，每组间气动锁定，且配有总锁定气缸，可使各单元与底轨锁定浑然一体。气缸未锁定时，主电机无法启动运转；主电机运转时，锁定气缸无法打开。h.前缘送纸系统采用上海机械研究所产品，具有自主知识产权，高精度送纸；可输送硬性薄纸板及E楞三层板；PLC彩色触摸屏，显示印刷、开槽、模切部的相位设定，并可以设定、显示生产数量，到单报警。i.一般纸箱使用自动归零装置，试印少张即可调整至正确位置，减少纸板浪费。

j.具有自动归零、自动对版及预设印刷位置等功能，使对版更快捷。

k.印刷采用气动式刹车机构，当机组分离或相位调整时，刹车机构限制机组转动，保持原有齿轮位置固定点。

l.合金钢材质经热处理研磨齿形开槽刀，硬度和韧性均有保证，经热处理研磨双片式修边刀、刀口锋利、精密度高。

m.模版辊与优力胶辊在不模状况下通过气缸偏心装置自动脱开可减轻机器空载负荷同时延长优力胶和刀模的寿命，配合送纸系统气压式胶垫辊自动升降装置（送纸时胶垫辊下落，停止送纸时胶垫辊上升，确保每张纸板正确模切）。

n.独特的速差补偿装置，无论胶垫的直径如何变化，速差补偿装置可使优力胶辊随模版辊滑动，从而使胶垫的表面速度完全和刀模操纵使模切的纸箱及刀模形状完全一致。

了解设备配置详情请与厂家联系！

技术参数

1、机械速度：180（张/分钟）2、经济速度：150（张/分钟）2、进纸尺寸：1200mm×2600mm3、进纸尺寸：350mm（满版）× 800mm4、印刷面积：1200mm×2400mm5、套印精度：≤±0.5mm6、开槽及模切精度：≤±1.5mm7、标准印版厚度：7.2mm。
