功能与特点：

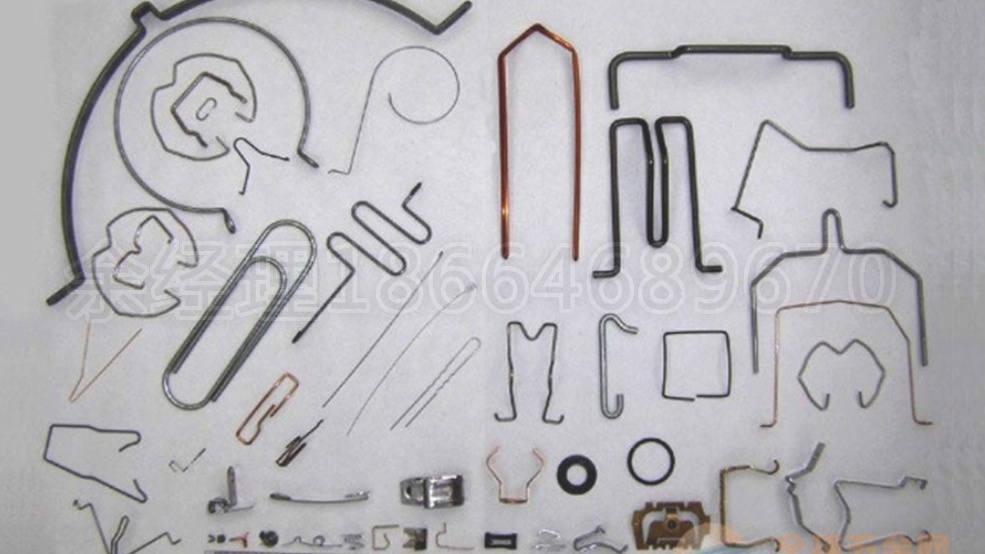

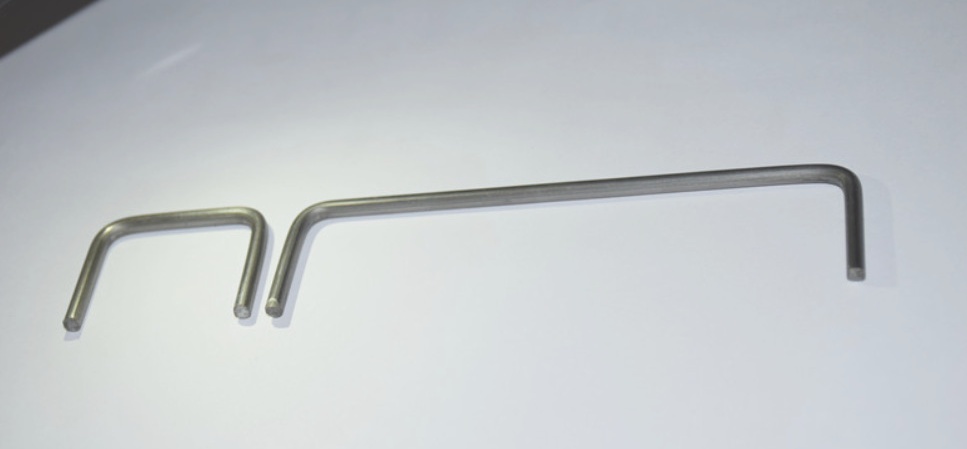

主要用于铁线、不锈钢线、铜线、铝线成型（弯制）各种不规则形状的平面产品，如方、圆、六角、椭圆、各种扣类、各式挂钩及不同圈径和不同弧形的线材。
成型长度误差小于1MM。本设备设计理念，以机器代替人工，无需调直材料、无需开模即可生产，只要产品是在一个平面上，各种形状均可成型。
设备工作原理：
设备选用细分驱动器控制高精度伺服电机送线，机械传动选用精密齿轮连接，永远保持不变的送线精度和送线速度；剪切油缸液压站配备强制风冷散热器，加倍延长液压系统元件的使用寿命。
控制系统采用PLC与文本显示器连接，既方便操作，又保证了控制系统的稳定性，而且设计有生产数量预置功能控制整机运行。
设备结构原理：
由精密伺服电机驱动送线轮转动，用PLC与文本显示器代替伺服电机控制器，可以根据需要任意修改伺服电机缓升缓降曲线与伺服电机**转速，杜绝了机械传动的冲击**保证了实际传送铁线长度与理论计算长度一致。
在设计预算时，已经把每MM长度分为10段脉冲，进一步确保了长度精度的设置。
可调液压油缸剪切，可以保证圆圈切口的整齐性，剪切时间和退刀时间均可以在文本显示器上直接修改；设计有手动慢速送料、慢速退料功能，操作简便、减少材料损耗。

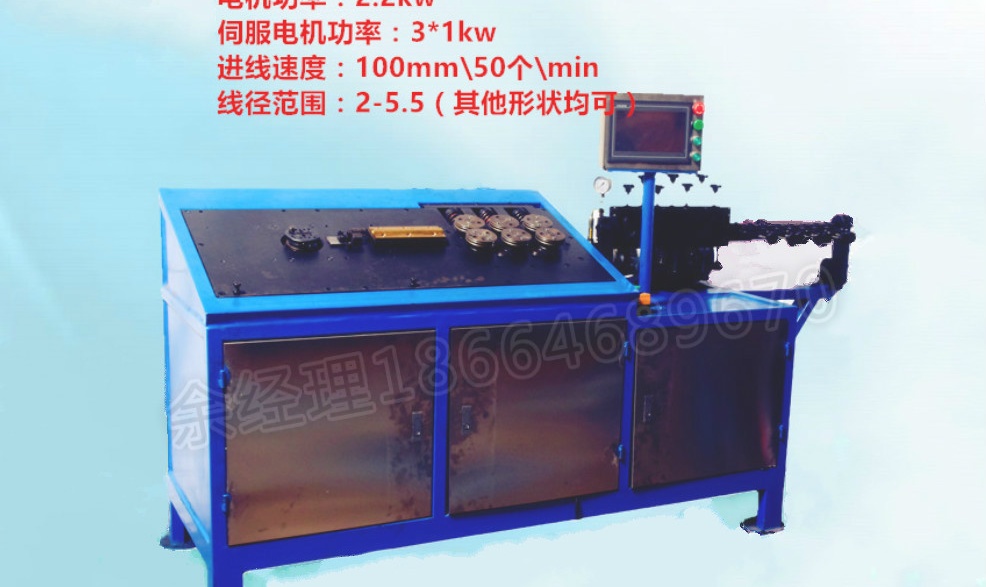

主要技术参数：
|
规格：WBM2.5-8 |
||
|
机种型号 |
WBM2.5-8 |
|
|
线径范围 |
铁线 |
2.5-8 mm |
|
钢线 |
2.5-8mm |
|
|
送线长度 |
按照用户设定 |
|
|
弯折角度 |
± 0.02° |
|
|
最大送线速度 |
按照100mm产品达50个min |
|
|
最大弯折速度 |
2-5 turns / sec |
|
|
定位准确度 |
± 0.5° |
|
|
4轴使用效能 |
水平移动2.7KW 送线3.8KW 转线2.7KW 切刀3.7KW 内**3.7KW 外**3.7KW |
|
|
安装电力 |
2.2KVA |
|
|
伺服电机 |
3*1kw |
|
|
机器尺寸 |
长 2000MM |
|
|
宽 800MM |
||
|
高 1000MM |
||
|
机器重量 |
1200KG |
|
|
标准配备:送线架一个 |
||
|
(1) 送线轮 |
3pcs |
|
|
(2) 切刀+切刀固定座 |
1 SET |
|
|
(3) 旋转头 |
2PCS |
|
|
(4) 工具箱 |
||
|
选备配件: |
||
|
(1) 送线架 500KGS 或 1000KGS 或 1500 KGS |
||

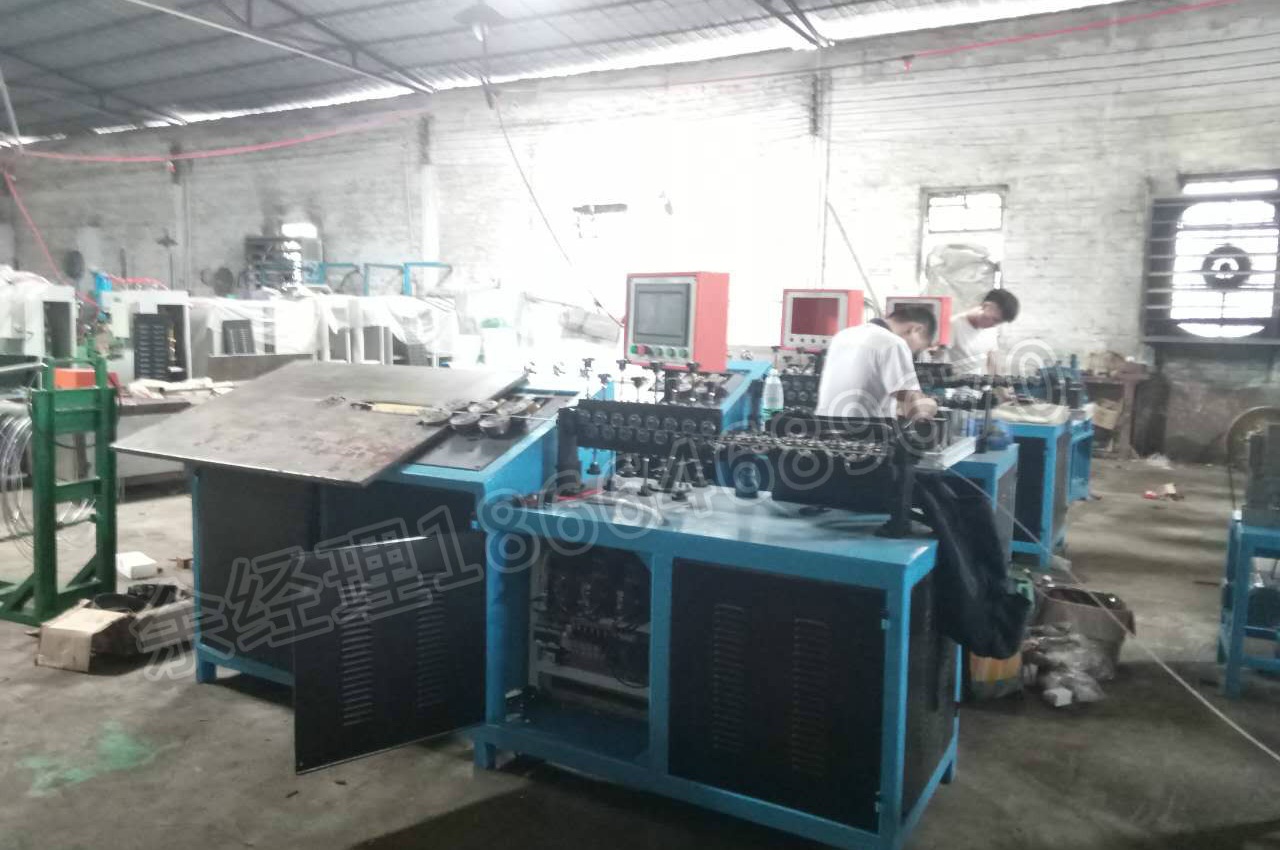

温馨提示：本产品不支持网上订购，产品均以实际配置计价为准，网上标价均为统一虚价，给您造成的不便还请谅解！具体价格请沟通后计算配置而定。谢谢****设备，免费打样！您可将样品邮寄给我们，我们将通过试验，为您选择**的机型，欢迎到厂实地参观考察！
