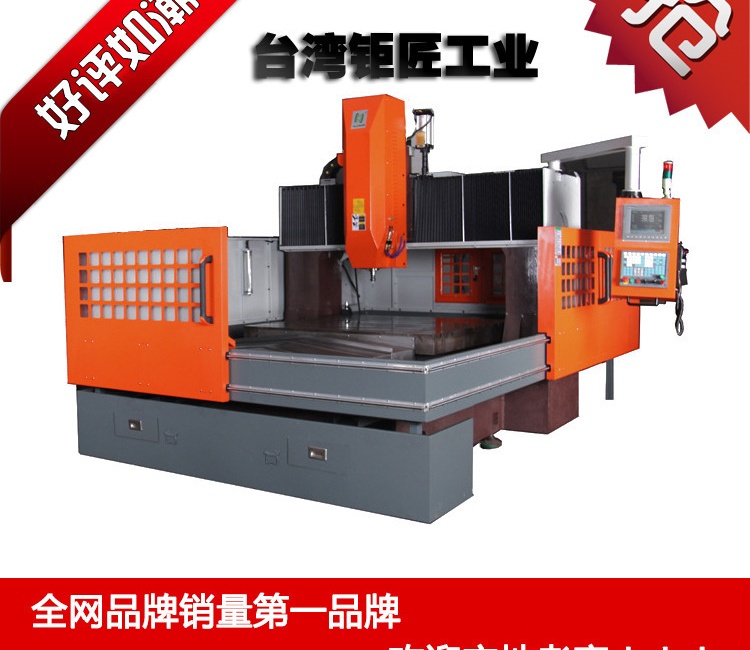

配置项目

单位

技术参数

操作系统

数控系统

台湾新代11MA（可选）

工作台

工作尺寸

 MM

 1600*1400

工作台承重

 KG

800

 T型槽规格

8-16-170

行程

 X/Y/Z行程

 MM

 1600*1400*400

 主轴端面至工作台距离

 MM

 100-500

 主轴中心至立柱距离

 MM

 420

主轴

 直接式机械主轴 功率/转速/主轴锥孔

 7.5KW

 12000-24000rpm

 BT40/ER32

精度

 定位精度

 MM

 0.008/300

 重复定位精度

 MM

 0.005

进给系统

 快速位移速度X/Y/Z

 M/MIN

 15

 切削进给速度X/Y/Z

 M/MIN

 10

 三轴冷却方式

 丝杆导轨容积式润滑

 主轴冷却方式

 自动油冷机

传动系统

 三轴电机功率

 日本安川

自动辅助系统

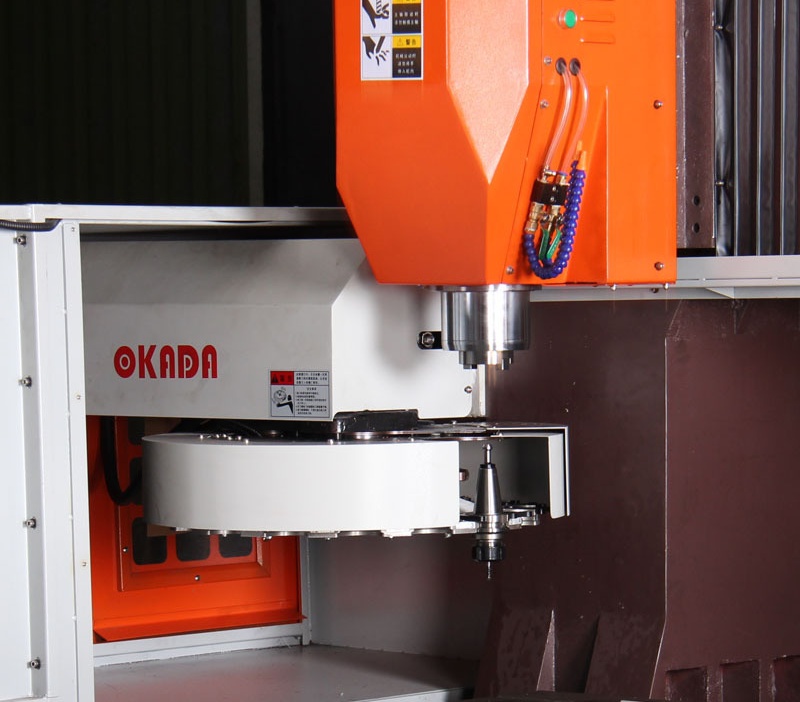

 刀库容量

 PCS

 20

 最大刀具直径

 mm

 40

 **刀具长度

 mm

 300

 最大刀具重量

 KG

 8

 换刀时间T-T

 sec

 1

其他

 电源功率

 KVA

15

 电源电压

 V

 AC380

 气压功率

 KG/CM2

 8

 机床重量

 KG

9000

 机床尺寸

 mm

 3300*2400*2500

标准配置：

特殊配置：

全封闭式钣金
自动油冷机
LED工作灯

水平调整垫块

操作手册

台湾新代系统
热交换机
警示灯

工具箱及调整工具

手动脉冲器

旋转第四轴

自动对刀仪
