高精密刀具磨床价格_刀具磨床供应商豪特曼FX-40刀具磨床技术参数：

機型		FX-40
磨削工件最大直徑		248mm
床面前後擺度		250mm
兩心距離		700mm
尾座與工作頭距離		580mm
工作頭推拔孔	一端為	MT.No.5
	另一端為	ASA No.50（或B & S # 12）
工作臺床面寬		135mm
工作臺床面長		940mm
床面左右移動距離		400mm
床面微動調整角度		±10°
床面旋轉角度		±60°
砂輪前後移動距離		250mm
砂輪升降移動距離		250mm
砂輪旋轉角度		360±10°
砂輪傾斜角度		30（±15°）/180（±90°）
心軸與床面距離最小		50mm
心軸與床面距離最大		300mm
砂輪轉速		2600mm,3700,6200rpm
砂輪馬達		1.1KW（1 1/2HP） 2 poles
凈重		950kg
裝箱尺寸		1450 x 1200 x 1550mm

高精密刀具磨床价格_刀具磨床供应商FX-40刀具磨床机床特性：◆砂轮头15°装置 砂轮头在这水平面上可做360°选装，并附有±15°之斜度角，由于这些特色，使得在仰角、逃角及所需的各种角度皆能操作自如。

◆心轴组 心轴组的设计，是以两对斜角滚珠轴承支撑于主轴两侧适当位置，并以螺丝帽旋紧固定，并籍热涨原理与主轴结合，为增长砂轮轴寿命，表面已涂上油脂润滑，因此不须额外润滑。

◆工具头 操作工作头时，非常轻便灵活，在水平、垂直方向，能调配任何需要的角度，主轴两端各有一堆拔孔，分别为ASANo.50和M.T.No.5,当与筒夹或弹簧夹头配合使用时，更能提高研磨工作效率。 ◆精密准确多用工作台 工作台旋转120°：备有±旋转60°之刻度尺，在±60°旋转时工作头同时兼有360°转向，以致FX-40研磨大（长）铣刀及其它工具多面用途的延伸。

高精密刀具磨床价格_刀具磨床供应商

FX-40 標準附件：
◆工作头	◆砂轮套筒
◆左侧尾座	◆砂轮
◆右侧尾座	◆开口扳手
◆砂轮整修座	◆开口扳手
◆护罩支持杆（大）	◆开口扳手
◆ 护罩支持杆（小）	◆起子
◆导杆滑动座	◆六角扳手组
◆顶心规	◆1/8"砂轮垫圈
◆砂轮套筒固定扳手	◆顶针
◆开口导座	◆4"延伸杆
◆顶杆	◆4"延伸杆套筒组
◆T型六角头扳手	◆皮带5M530
◆砂轮拆卸扳手	◆拉紧螺杆附垫圈
◆固定杆	◆刀杆
◆微调导杆	◆砂轮护罩
◆垫块	◆砂轮护罩
◆固定导杆	◆砂轮护罩
◆顶针套筒	◆砂轮护罩

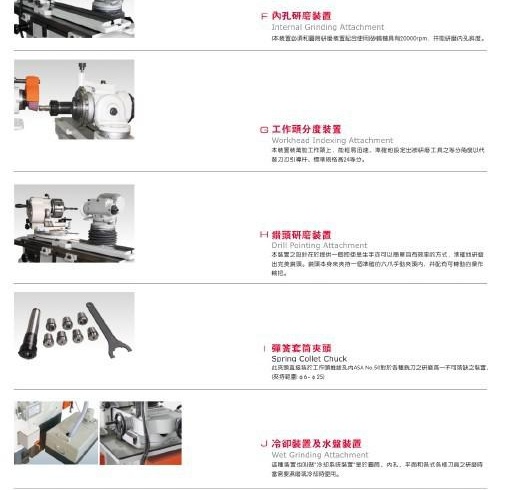

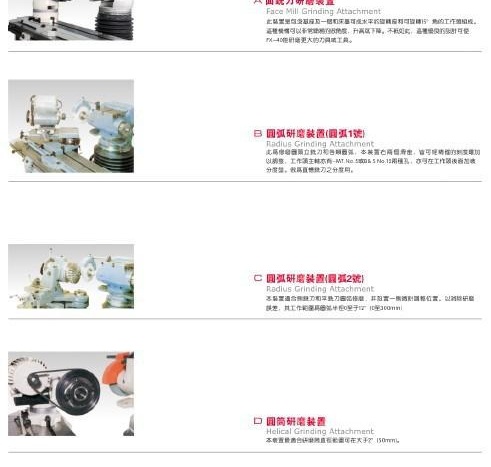

FX-40 特殊附件：
◆面铣刀研磨装置	◆ 工作头分度装置
◆圆弧研磨装置（圆弧1号）	◆ 钻头研磨装置
◆圆弧研磨装置（圆弧2号）	◆ 弹簧套筒夹头
◆圆筒研磨装置	◆ 冷却装置及水盘装置
◆螺旋角研磨装置	◆ 吸尘装置
◆内孔研磨装置

◆特殊选配附件

服务体系：

一、设备预验收

1、预验收的条件：

（1）买方需在合同及技术协议签订前提供确认的磨削工件相关图纸、实样和试验规范要求；

（2）卖方对买方所提供的所有技术资料，负有保密的责任；

（3）预验收时间将由卖方在预验收前10天通知买方，买方准备好相关工件10支发给卖方或买方根据情况带工件到卖方工厂现场验收。

（4）卖方应在买方人员到达设备生产厂前，做好预验收的准备工作。

（5）砂轮参数将由卖方根据客户提供图纸自行选配，合同签定后配置相关砂轮。

2、预验收内容和标准：买卖双方达成的验收规范，按买方提供的图纸标准进行。

（1）设备外观检查。

（2）设备的操作，维修的方便性（依照卖方机床设备之设计为准）。

（3）设备的强度，刚性对质量的影响（依卖方提供之设备精度检验表为准）

（4）设备运行的实测记录（空、满负荷运转时间、内容等）。

（5）设备的各主要性能指标实测记录。

（6）对主要零部件的检验记录抽查和装配记录抽查内容。

（7）对重要配件的确认。

（8）对可磨削的产品连续加工10件，达到图纸要求，视设备运行正常合格。

（9) 预验收工件在磨削过程中允许卖方加工出的废品将与合格试件或可与出货机台一起运买方。

3、在预验收过程中买方有权对设备提出合理的整改意见，经双方同意后卖方可以整改；

4、预验收合格，卖方签署预验收文件后，卖方才可发运该设备给买方。

二、安装调试及终验收

  1、设备到达买方后，卖方将派出相关技术人员对该设备进行安装、调试。

  2、安装调试至设备正常，工作具体内容见《交机验收单》。

  3、卖方将根据实现情况现场进行工件的磨削，达到图纸要求，由买方验收人员签字后即为终验收合格。

三、技术培训及服务

1、卖方设备到达买方并作终结验收合格一年内为保固期，正常使用情况下损坏免费保修(人工和零件均为免费)，保固期后卖方长期为买方提有偿服务。

2、卖方免费派技术人员对买方操作人员进行以下内容的培训： 磨床正常调试，砂轮更换，液压油路保养，油封布司更换，电器组件的正常维护，磨床操作安全规范，磨床操作基本知识，磨床基本故障判断等 。

3、买方需要提前安排磨床操作人员，培训时间为1－2个工作天，由于买方操作人员问题而造成设备无法交接和培训，责任由买方承担。如果买方要求延长培训时间，将根据买方培训收费标准收取相关费用。

4、卖方技术人员的培训期间，买方免费提供午餐，其它食宿费用由卖方自行承担。

5、对于设备故障投诉，卖方在8小时内给出响应并提供解决方案，48小时内根据设备故障情况可派人到达现场解决问题。
