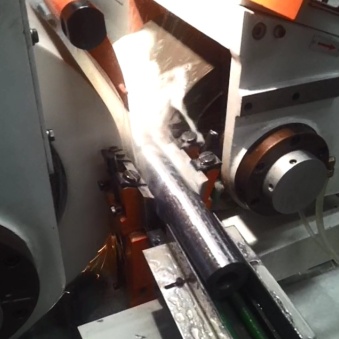

A﹑球墨铸铁本体
本体及九大构件采用**铸铁FC-30铸成成。经人工正常化热处理。再经过自然时效处理。九大构件加工采用YASDA，MITSUI SEIKI，TOSHIBA ，ELB等世界**设备一次装夹加工。精密尺寸可达微米级，确保设备基础构件高精度。
B﹑动静压主轴系统
主轴采用 SNCM-21H 合金钢，经调质，渗碳热处理后再经计算机控制深冷处理，其表层硬度达 HRC-62°以上：单边有效硬化层达1.5mm以上﹔FX-18S 主轴采用动压油膜轴承主轴。
无锡磨床调整轮传动系统
调整轮主轴驱动马达采用日本安川伺服马达(YAS KAWA)Servo Motor， FX-18S 转速控制 13~250rpm(数字控制)可任意设定转速，调整到**线速度，当调整轮外径变化时仍可保持相同的线速度，研磨出**产品。
伺服马达巧妙设计安装在调整轮箱上并用同步皮带直接传动，可以在研磨时与调整轮同时打倾斜角度。保证两皮带轮始终平行。克服了旧型无心磨床用链条多节传动产生的惯量损失和链条夹角带来的诸多不利影响。并且避免了经常更换链条和拉链弹簧。
D﹑主轴循环油系统
主轴自动润滑循环油(**锭子油10#)与油压修整装置为同一油泵，外制油箱，清洗换油方便，主轴循环油经两个滤油装置过滤并装有压力控制器，确保主轴寿命。
|
型 号 |
FX-24S-200 |
FX-24S-300 |
|
标准工作台工作直径 |
Φ1～80mm |
Φ1～80mm |
|
研磨轮尺寸 |
Φ610×205×Φ304.8mm |
Φ610×305×Φ304.8mm |
|
调整轮尺寸 |
Φ330×205×Φ203.2mm |
Φ330×305×Φ203.2mm |
|
研磨轮转速 |
1100R.P.M |
1100R.P.M |
|
调整轮转速 |
0～250R.P.M |
0～250R.P.M |
|
砂轮驱动马达 |
25HP |
30HP |
|
调整轮驱动马达 |
3.0KW ACSERVOMOTOR |
4.0KW ACSERVOMOTOR |
|
油压泵驱动马达 |
2HP |
2HP |
|
冷却泵驱动马达 |
1/4HP |
1/4HP |
|
调整轮进刀手轮 |
3.5mm/转0.05mm/刻度 |
3.5mm/转0.05mm/刻度 |
|
调整轮微调手轮 |
0.1mm/转0.001mm/刻度 |
0.1mm/转0.001mm/刻度 |
|
工作台进刀手轮 |
伺服进给最小设定量为0.001mm |
伺服进给最小设定量为0.001mm |
|
工作台微调手轮 |
伺服进给最小设定量为0.001mm |
伺服进给最小设定量为0.001mm |
|
修整进刀手轮 |
2mm/转0.01mm/刻度 |
2mm/转0.01mm/刻度 |
|
调整轮倾斜角度 |
5°～-3° |
5°～-3° |
|
调整轮回转角度 |
±5° |
±5° |
|
机械尺寸 |
2550×2050×1650mm |
2550×2050×1650mm |
|
装箱尺寸 |
3050×2500×1250mm |
3050×2500×1250mm |
|
机械重量 |
6000kgs |
6500kgs |
|
装箱重量 |
6500kgs |
7000kgs |
