豪特曼H400数控周边磨床
1、 技术规格表：
|
项目 |
单位 |
机型：H400 |
|
C轴 |
||
|
行程 |
Deg |
∞ |
|
速度 |
rpm |
500 |
|
定位精度 |
Deg |
0.006° |
|
重复定位精度 |
Deg |
0.001° |
|
X轴 |
||
|
行程 |
mm |
115 |
|
快速进给速度 |
mm/min |
10000mm/min |
|
切削进给速度 |
mm/min |
0~3600mm |
|
定位精度 |
mm |
0.005 |
|
重复定位精度 |
mm |
0.002 |
|
Z轴 |
||
|
行程 |
mm |
600 |
|
快速进给速度 |
mm/min |
10000mm |
|
切削进给速度 |
mm/min |
0~3000 |
|
定位精度 |
mm |
0.01 |
|
重复定位精度 |
mm |
0.005 |
|
B轴 |
||
|
行程 |
Deg |
-90°~+90° |
|
快速进给速度 |
°/s |
200 |
|
切削进给速度 |
°/s |
0~90° |
|
重复定位精度 |
Deg |
0.002° |
|
砂轮轴参数 |
||
|
砂轮直径 |
mm |
400 |
|
转速 |
rpm |
0~4000 |
|
功率 |
Kw |
7.5 |
|
离线修整器 |
||
|
砂轮直径 |
mm |
150 |
|
转速 |
rpm |
8000 |
|
功率 |
KW |
0.8 |
|
在线修整器（选配） |
||
|
砂轮直径 |
mm |
150 |
|
转速 |
rpm |
8000 |
|
行程 |
mm |
0~63 |
|
修整进给速度 |
mm/min |
0~720 |
|
修砂轴功率 |
Kw |
0.8 |
|
加工参数（产品规格：不同规格需要更换工装） |
||
|
厚度 |
mm |
35 |
|
旋径 |
mm |
φ50 |
|
C轴工装夹紧（视产品可增大） |
||
|
夹紧力 |
N |
200~2500 |
|
装机容量 |
||
|
总功率 |
KW |
25 |
|
尺寸（长*宽*高） |
mm |
3400*3600*1900 |
|
油冷却过滤装置尺寸（选配） |
mm |
1800*1200*1500 |
|
机床净重 |
kg |
7500 |
二、设备描述：
机台特性：本设备属于四轴磨削中心，主要适用于硬质合金、陶瓷和CBN等材质切槽和切断刀具的磨削。采用二次开发数控系统，并可通过六轴机器人实现上下料，可实现各个角度旋转，减少了刀片翻转工序，进一步提高效率，缩短磨削时间。通过更换工装也可实现各种标准和非标刀具的磨削。

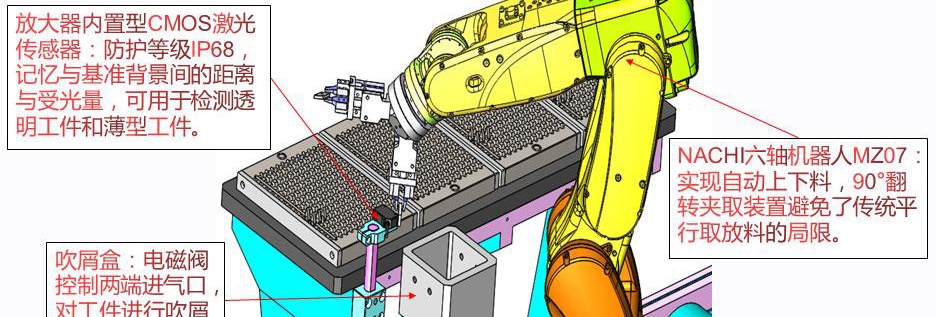

2、机器人送收料
工件通过六轴机器人运送装夹，生产效率高，精度高，运行过程：
系统控制六轴机器人MZ07工作，基恩士传感器检测识别工件，机器人转至料盘夹取待加工工件至吹屑盒初步吹去毛刺杂质等，送至工作头夹取加工。
