产品名称:
高精密数控全自动磨床，内外径双轴研磨机
- 产品型号：CG15

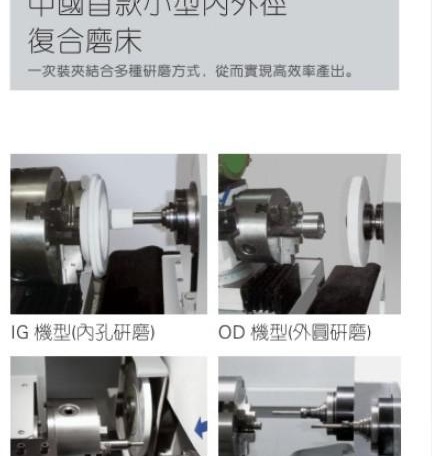

- 产品特点：CG15高精密内外径双轴研磨机，采用日本三菱数控系统，全罩式结构，米汉纳铸铁FC30一次成型，稳定性好。一次装夹，实现工件外径、内孔、端面的研磨，大大提高工作效率和装夹精度。
- 产品描述
FX-CG-60CNC高精密数控双轴研磨机参数：
|
机器规格 |
CG15 |
|
可夹持工件直径 |
Φ2.5--Φ150mm |
|
加工范围 |
外径：Φ1.5--Φ60mm |
|
内径：Φ6--Φ60mm |
|
|
最大行程(前后) |
200mm |
|
最大行程(左右) |
200mm |
|
前后进给分度 |
0.001mm |
|
工作头转速 |
0—600rpm |
|
工作头旋转角度（手动） |
±25o |
|
主轴转速 |
外径：0--7,500rpm |
|
内径：0--20,000rpm |
|
|
工作头马达 |
0.75KW |
|
主轴马达 |
1.1HP×2 |
|
前后移动马达 |
1.0KW |
|
左右移动马达 |
1.0KW |
|
X轴.Z轴最小进给单位 |
0.001MM |
|
X轴.Z轴最小解析单位 |
0.001MM |
|
控制系统 |
日本三菱CNC系统 |
|
机器尺寸 |
1900×1650×1800mm |
|
机器重量 |
1100kg |
主要零部件廠牌
|
No. |
項 目 |
產地 |
品 牌 |
|
1 |
主軸 |
臺灣 |
健倡 |
|
2 |
馬達 |
臺灣 |
東菱 |
|
3 |
絲杆 |
日本 |
THK |
|
4 |
皮帶 |
日本 |
扳東 |
|
5 |
變頻器 |
臺灣 |
海利普 |
|
6 |
电器原件 |
日本 |
富士 |
|
7 |
数控系统 |
德国 |
西门子 |
