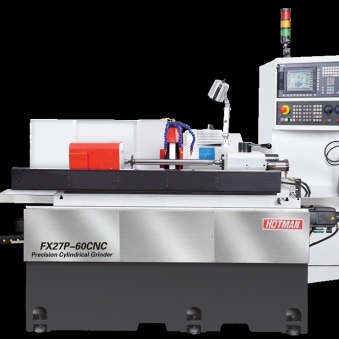

高精密台湾数控外圆磨床FX27-60CNC供应湖北黄石 十堰 荆门外圆磨床

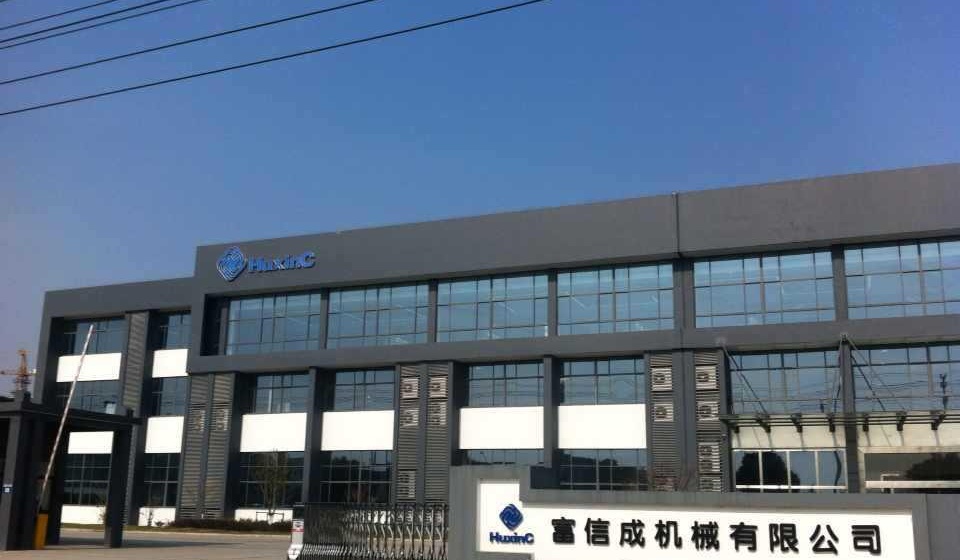

公司介绍：
富信成集团创立于2000年，专业从事磨床与车床设备的研发与制造。由于引进日本和台湾精湛制造技术，生产效率高，使得本公司成为机床界后起之秀。目前本公司生产的高精密无心磨床(CNC)、高精密内外圆磨床(CNC)、高精密万能工具磨床、高精密内外径研磨机(CNC)、高精密平面磨床(CNC)、高精密数控倒角磨床、高精密断差磨床、高精密复合磨床、高精密螺纹磨床、高精密数控车床等产品，品质已居同行**之林，致力打造中国机床制造业**品牌。富信成身为基础工业，兢兢业业为业界以**的价格提供最精良的机械加工设备，帮助其提升整体业界品质，让中国的机械设备，模具零件，机械加工业得以超越发展。
技术培训及服务：
1、卖方设备到达买方并作终结验收合格一年内为保固期，正常使用情况下损坏免费保修(人工和零件均为免费)，保固期后卖方长期为买方提有偿服务。
2、卖方免费派技术人员对买方操作人员进行以下内容的培训： 磨床正常调试，砂轮更换，液压油路保养，油封布司更换，电器组件的正常维护，磨床操作安全规范，磨床操作基本知识，磨床基本故障判断等 。
3.我们承诺客户在使用过程中出现任何问题，售后技术人员8小时响应，32小时到达全国各地任何一个地方。
愿景：生产有益于世界进步的产品！！
责任**中国整个相关行业全方位提升！！
使命：让中国的高精密设备得以超越世界各国！！
一、高精密台湾数控外圆磨床FX27-55CNC 技术规格：
|
项 目 |
单 位 |
机型：FX27-55CNC |
|
|
加工能力 |
工作台最大旋径 |
mm |
270 |
|
两顶针**距离 |
mm |
550 |
|
|
最大研磨直径 |
mm |
270 |
|
|
两顶心间最大荷重 |
Kg(b) |
60(顶心工作)/20（只有工作头） |
|
|
砂轮尺寸（直径×宽度×孔径） |
mm |
405×38(32-50)×127 |
|
|
砂轮转速 |
rpm |
1650 |
|
|
砂轮最大线速度 |
m/s |
35(高速砂轮可达65) |
|
|
|
砂轮修整 |
mm |
自动型 |
|
砂轮头 |
进给角度 |
Deg |
90 |
|
进给行程 |
mm |
220 |
|
|
X轴进给速度 |
m/min |
6 |
|
|
X轴最小进给量 |
mm |
0.001 |
|
|
头架 |
主轴转速 |
rpm |
50-500 |
|
主轴形式 |
|
同动或定心 |
|
|
顶针规格 |
|
MT-5 |
|
|
尾座 |
自动伸缩距离 |
mm |
40 |
|
顶针规格 |
|
MT-4 |
|
|
工作台 |
Z轴快速移动速度 |
m/min |
8 |
|
Z轴最小进给量 |
mm |
0.001 |
|
|
最大移动行程 |
mm |
640 |
|
|
旋转角度 |
Deg |
+7/-3 |
|
|
马达 |
砂轮主轴马达 |
KW |
3.75 |
|
X轴进给马达（伺服） |
KW |
1.5 |
|
|
Z轴进给马达（伺服） |
KW |
1.5 |
|
|
头架主轴马达 |
KW |
0.75 |
|
|
冷却水泵马达 |
KW |
0.75 |
|
|
润滑油马达 |
KW |
0.25*2 |
|
|
尾座油泵马达 |
KW |
0.75 |
|
|
其他 |
机器净重 |
Kg |
3300 |
|
机器毛重 |
Kg |
3600 |
|
|
包装尺寸（长*宽*高） |
mm |
2700*2200*2000 |
|
二、高精密台湾数控外圆磨床FX27-55CNC
经过富信成公司外圆磨床研磨(磨削)，必须达到如下标准精度要求：(不同材质工件选用不同砂轮)
|
No. |
机型 |
工件 |
真圆度 |
粗糙度 |
|
1. |
FX27-55CNC |
标准试样件 |
≤0.002mm |
≤Ra0.2 |
注：粗磨 (一般情况研磨量 0.03~0.05mm)；精磨 (一般情况研磨量0.01~0.015mm)
三、设备描述：
1、 本体
本体及九大构件采用米汉纳**铸铁FC30铸成，经人工正常化热处理，再经过自然时效处理。构件加工采用YASDA，MITSUI SEIKI，TOSHIBA ，ELB等世界**设备一次装夹加工。精密尺寸可达微米级，确保设备基础构件高精度。
2、 自动润滑系统
机床导轨及精密滚珠丝杆持续不断地受到自动润滑系统的供油润滑，确保更长使用寿命，及长期保持**精度。冷却系统与机体分开，消除振动并且有利散热。
3、 自动化系统
客户定制的高度自动化研磨系统，备有众多选购配备可供选择，包括自动端面测量装置、自动外径测量装置等。
4、 砂轮头进给轴
研磨进给系统是由精密铲花的一V一平轨道搭配自动润滑系统、精密研磨丝杆组成，能获平顺运动、优异的重复定位精度及较长的轨道寿命。
5、 砂轮主轴
砂轮主轴选用FAG高精密主轴轴承结构 ，套筒式结构，无需单独润滑，维护简单，免除了金属对金属的接触，可获得近乎**的使用寿命。 砂轮主轴具有高刚性及高精度的特性，针对特殊工件研磨，具有砂轮转速可调，以增加线速度之功能。
6、 尾座
尾座的设计不但具有刚性且坚固，包覆在铸铁本体内经硬化的合金钢滑筒设计用来承载MT4顶心，滑筒的顶紧力很容易经由后方的调整旋钮进行改变。特殊附件油压尾座附有踏板便于装卸工件。

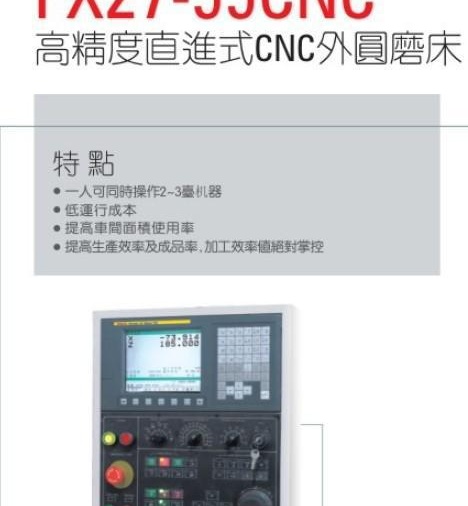

7、 数控系统
采用西门子数控系统为标准配置，操作简单易用。并配以西门子高性能伺服电机，使设备数控系统和传动系统有较好的兼容性，同时具备自动修砂和自动补偿功能，保障了进刀和磨削的稳定性和精度。
四、高精密台湾数控外圆磨床FX27-55CNC 标准附件
|
序号 |
项目名称 |
产地 |
厂牌/型号 |
数量 |
|
1 |
CNC数控系统（二次开发） |
德国 |
西门子 |
1套 |
|
2 |
伺服马达 |
德国 |
西门子 |
2套 |
|
3 |
滚珠丝杆 |
台湾 |
PMI |
2套 |
|
4 |
砂轮主轴/头架主轴 |
台湾 |
健倡 |
各1支 |
|
5 |
全自动注油器 |
台湾 |
宝腾 |
2套 |
|
6 |
联轴器 |
台湾 |
NBK |
2套 |
|
7 |
水泵驱动马达 |
台湾 |
宝腾 |
1组 |
|
8 |
开关按钮/接触器/继电器 |
日本 |
日本富士 |
1组 |
|
9 |
皮带 |
美国 |
GATES |
2组 |
|
10 |
油路构件 |
台湾 |
漳化振荣 |
1组 |
|
11 |
轴承 |
德国/日本 |
FAG/NSK |
10支 |
|
12 |
** |
台湾 |
台兴 |
2支 |
|
13 |
砂轮拆卸器 |
哈特曼 |
定制 |
1只 |
|
14 |
砂轮平衡棒 |
哈特曼 |
定制 |
1只 |
|
15 |
砂轮平衡台 |
哈特曼 |
定制 |
1只 |
|
16 |
碳化钨全圆顶针，半圆顶针 |
台湾 |
台兴 |
各一只 |
|
17 |
润滑油装置 |
台湾 |
宝腾 |
1组 |
|
18 |
砂轮修整装置 |
哈特曼 |
定制 |
1组 |
|
19 |
床台角度调整装置 |
哈特曼 |
定制 |
1组 |
|
20 |
手动工具及工具箱（1.百分量表、2.油壶、3.一字起子、4.十字起子、5.梅开扳手6支、6.六角扳手10支） |
哈特曼 |
定制 |
1组 |
|
21 |
标准法兰 |
台湾 |
千岛 |
1组 |
|
22 |
标准研磨液供给装置(冷却装置) |
哈特曼 |
定制 |
1组 |
|
23 |
防水钣金 |
哈特曼 |
定制 |
1组 |
|
24 |
水平调整螺丝及垫块 |
哈特曼 |
定制 |
1组 |
|
25 |
钻石修刀笔（单点式） |
台湾 |
一品 |
1组 |
|
26 |
电控箱制冷空调 |
台湾 |
瑞科 |
1套 |
|
27 |
操作手册、零件手册、检验报告 |
哈特曼 |
定制 |
1套 |
五、技术培训及服务：
1、卖方设备到达买方并作终结验收合格一年内为保固期，正常使用情况下损坏免费保修(人工和零件均为免费)，保固期后卖方长期为买方提有偿服务。
2、卖方免费派技术人员对买方操作人员进行以下内容的培训：磨床正常调试，砂轮更换，液压油路保养，油封布司更换，电器组件的正常维护，磨床操作安全规范，磨床操作基本知识，磨床基本故障判断等。
3、买方需要提前安排磨床操作人员，培训时间为1个工作天，由于买方操作人员问题而造成设备无法交接和培训，责任由买方承担。如果买方要求延长培训时间，将根据买方培训收费标准收取相关费用。
4、卖方技术人员的培训期间，买方免费提供午餐，其它食宿费用由卖方自行承担。
5、对于设备故障投诉，卖方在2小时内给出响应并提供解决方案，24小时内可派人到达现场解决问题。
