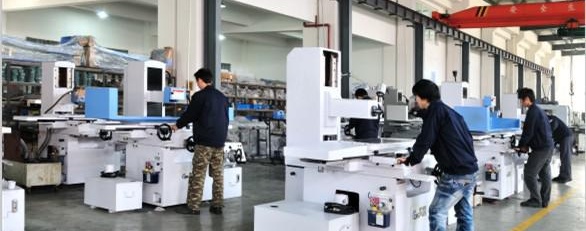

富信成集团创立于2000年，专业从事磨床与车床设备的研发与制造。由于引进日本和台湾精湛制造技术，生产效率高，使得本公司成为机床界后起之秀。目前本公司生产的高精密无心磨床(CNC)、高精密内外圆磨床(CNC)、高精密工具磨床、高精密内外径研磨机(CNC)、高精密平面磨床(CNC)、高精密数控倒角磨床、高精密断差磨床、高精密复合磨床、高精密螺纹磨床、高精密数控车床等产品，品质已居同行之林，致力打造中国机床制造业品牌。富信成身为基础工业，兢兢业业为业界以理想的价格提供最精良的机械加工设备，帮助其提升整体业界品质，让中国的机械设备，模具零件，机械加工业得以超越发展。
经过十余载的发展，我公司已在浙江和广东建立两大生产装备基地，形成富信成和豪特曼两大品牌，在北京成立全国直销中心，在天津、沈阳、大连、青岛、郑州、西安、宁波、常州等16个城市建有商务中心，实现本地化服务。并与湖南株硬集团、大洋电机、华晨宝马、长春一汽、爱普生集团、比亚迪汽车、富士康集团、四川航天、河南航天、中航211厂、中航158、黄河旋风、大显集团、盘起工业、北方工具、远东集团、渤海活塞、昊志机电、福田汽车、上海微创等全国近5000家知名企业进行了合作，并受到了广大客户的好评。
-
-
产品名称:
高精密数控外圆磨床
- 产品型号：FX20-50CNC
- 产品特点：FX20-50CNC高精密数控外圆磨床以三菱或法那科数控系统，配以三菱或法那科相应的伺服马达，台湾原装PMI滚珠丝杆，米汉纳FC30铸铁一次成型底座，精密高，稳定性好。小量生产时，自动进刀配合无火花定时器，可得到良好的研磨品质。大量生产时，二段式自动进刀加上二段式意大利马波斯外径在线测量装置，可提供产量和研磨效果。
- 产品描述
FX20-50CNC高精密数控外圆磨床研磨特性：
◆直径研磨
小量生产时，自动进刀配合无火花定时器，可得到良好的研磨品质。大量生产时，二段式自动进刀加上二段式测量器（特别附件），可提供产量和研磨效果。◆横径研磨 自动间歇进刀和油压驱动的工作台使工作物得到有效的横径研磨。 ◆端面研磨 将工作主轴头旋转盖拆下，换上三爪或四爪夹头改变定位梢位置即可使夹头旋转，并将其固定在90°的位置即可作端面研磨。 ◆肩部研磨 工作物外径与其肩头研磨要一次完成时，工作物由二顶心支撑且将砂轮改装在砂轮头的右边并旋转一角度即可研磨。 ◆斜度研磨 工作物可由夹头或两顶心支撑，工作台与砂轮头都可旋转且调整容易。 ◆内径研磨 内径研磨附件（特别附件）研磨内径，只要将内径研磨主轴拉下固定在研磨位置即可研磨。 ◆高精密数控外圆磨床特点 A、一人可同时操作2-3台机器 B、低运行成本 C、提高车间面积使用率 D、提高生产效率及成品率，加工率值掌控
| 油压系列外圆磨 標準附件： | |
| ◆ 拆卸器 | ◆ 床臺旋轉角度 |
| ◆ 砂輪平衡棒 | ◆ 手工具及工具箱 |
| ◆ 砂輪平衡儀 | ◆ 標準砂輪及法蘭 |
| ◆ 碳化鎢鋼全園頂針 | ◆ 標準刮削液供給裝置 |
| ◆ 潤滑油裝置 | ◆ 防水板 |
| ◆ 砂輪修整裝置 | ◆ 操作手冊、零件手冊、檢驗報告 |
| 油压系列外圆磨 特殊附件： | |
| ◆ 二點式穩定扶架子 | ◆ 砂輪角度修整裝置 |
| ◆ 三點式穩定扶架 | ◆ 砂輪圓弧修整裝置 |
| ◆ 三爪夾頭及面盤（5"或6" ） | ◆ 備用砂輪法蘭 |
| ◆ 磁性夾頭及面盤（6" ） | ◆ 碳化鎢半圓頂針 |
| ◆ 磁性研削液除屑裝置 | ◆ 自動牽轉具（6個/組） |
| ◆ 紙式研削液除屑裝置 |
◆ 工作物扶架（2個/
|
|
编号 |
项 目 |
单位 |
FX20P-50CNC |
|
|
1 |
加工能力 |
工作台最大旋径 |
Mm |
250 |
|
两顶心距离 |
Mm |
500 |
||
|
最大研磨直径 |
Mm |
200 |
||
|
两顶心间最大载荷 |
Kg |
50 |
||
|
直径×宽度×孔径 |
Mm |
405×38-50×127 |
||
|
砂轮转速 |
Rpm |
1670 |
||
|
最大线速度 |
m/s |
35 |
||
|
2 |
砂轮头 |
进给角度 |
Deg |
90 |
|
X轴进给速度 |
m/min |
6 |
||
|
进给行程 |
Mm |
220 |
||
|
X轴最小设定单位 |
Mm |
0.001 |
||
|
3 |
头架 |
主轴转速 |
Rpm |
50-500 |
|
主轴形式 |
|
同动或定心 |
||
|
顶针 |
|
M.T5 |
||
|
4 |
尾座 |
自动伸缩距离 |
Mm |
40 |
|
顶针 |
|
M.T4 |
||
|
5 |
工作台 |
Z轴快速移动速度 |
m/min |
8 |
|
Z轴最小设定单位 |
Mm |
0.001 |
||
|
最大移动行程 |
Mm |
640 |
||
|
旋转角度 |
Deg |
+9/-3 |
||
|
6 |
马达 |
砂轮主轴马达 |
Kw |
4 |
|
X轴进给马达 |
Kw |
1.5 |
||
|
Z轴进给马达 |
Kw |
1.5 |
||
|
头架主轴马达 |
Kw |
0.75 |
||
|
冷却水马达 |
Kw |
0.18 |
||
|
尾座油泵马达 |
Kw |
0.75 |
||
|
润滑油泵浦 |
Kw |
0.1 |
||
|
7 |
其他 |
机器净重 |
Kg |
2500 |
|
毛重 |
Kg |
2800 |
||
|
包装尺寸（长×宽×高） |
Mm |
3000×2200×2000 |
||
