高精密斜进式数控外圆磨床

FX25A-75CNC数控外圆磨床机床特性：◆砂轮主轴具有高刚性、高精度、高寿命及低震动、低摩擦的特性。 ◆自动调心功能，砂轮主轴不会受皮带张力影响而产生偏转。 ◆主轴有定心及同动复合功能，使用者可以再定心加工及夹头夹持加工做快速的转换。 ◆Z轴由AC伺服马达和高精密滚珠螺杆、及自动强制润滑系统而组成。 ◆拥有极高的重复定位精度、较长的轨道寿命、高刚性的强度及平顺的往复运动。 ◆可搭配端面量端、外径/厚度测量、砂轮防撞装置。 ◆床台一体成型：床台采用米汉纳铸铁一体铸造成型。经烧炖处理，材质稳定、刚性佳。

◆床台具有快速冷却排水特性，可避免热变形而影响精度。

外圆磨斜径式CNC系列 標準附件:
◆ 机床使用说明书及出厂合格证明书	◆ 水平调节螺丝及地脚垫块
◆ 水箱及磁铁过滤机	◆ 顶针含拆卸螺母
◆ 顶针含拆卸螺母	◆ 砂轮法兰拆卸器
◆ 砂轮平衡台及平衡棒	◆ 钻石笔（斧头型）及钻石笔座
◆ 工具及工具箱	◆ 标准砂轮（含砂轮法兰）
◆ 工作灯	◆ 半密式护罩
◆ FANUC控制系统
外圆磨斜径式CNC系列 特殊附件：
◆ 油压尾座	◆ 端面测量仪
◆ 外径自动测量仪	◆ 三爪卡盘含背板
◆ 四爪卡盘含背板	◆ 纸带过滤水器
◆ 水力分离机	◆ 两点式中心架
◆ 三点式中心架	◆ 全罩

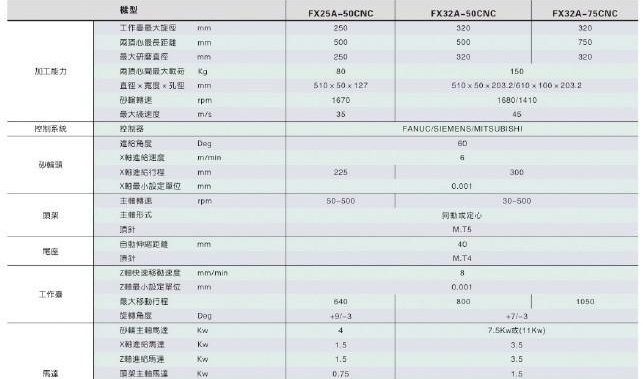

FX25A-75CNC数控外圆磨床技术参数：

机   型		FX25A-50CNC	FX32A-50CNC	FX32A-75CNC
加工能力	工作台最d旋径   mm	250	320	320
	两顶心最c距离   mm	500	500	750
	最大研磨直径      mm	250	320	320
	两顶心间最大载荷Kg	80	150
	直径×宽度×孔径  mm	510×50×127	510×50×203.2/610×100×203.2
	砂轮转速            rpm	1670	1680/1410
	最大线速度         m/s	35	45	45
控制系统	控制器	FANUC/SIEMENS/MITSUBISHI
砂轮头	进给角度            Deg	60
	X轴进给速度       m/min	6
	X轴进给行程       mm	260	300
	X轴最小设定单位mm	0.001
头架	主轴转速            rpm	50-500	30-500
	主轴形式	同动或定心
	顶针	M.T5
尾座	自动伸缩距离      mm	40
	顶针	M.T4
工作台	Z轴快速移动速度 mm/min	8
	Z轴最小设定单位 mm	0.001
	最大移动行程	640	800	1050
	旋转角度            Deg	9/-3	7/-3
马达	砂轮主轴马达      Kw	4	7.5Kw或（11Kw）
	X轴进给马达       Kw	1.5	3.5
	Z轴进给马达       Kw	1.5	3.5
	头架主轴马达      Kw	0.75	1.5
	冷却水马达         Kw	0.18
	尾座油泵马达      Kw	0.75
	润滑油泵浦         Kw	0.1
其他	机器净重（全罩式） Kg	3200	8300	8500
	毛重                  Kg	3500	8750	9000
	包装尺寸（长×宽×高）mm	2700×1520×1650	4000×3500×2500	4500×3500×2500
