一、设备描述：
1、 本体
本体及九大构件采用米汉纳铸铁FC-30一次铸成。经人工正常化热处理，再经过自然时效处理。九大构件加工采用YASDA，MITSUI SEIKI，TOSHIBA ，ELB等设备一次装夹加工。精密尺寸可达微米级，确保设备基础构件高精度。
2、 主轴系统
主轴采用静压主轴，并配置蓄能器，针对主轴的转速可以实现无速调整。
3、 调整轮传动系统
调整轮主轴驱动马达采用台达伺服马达， 转速控制 0-250rpm(数字控制)可任意设定转速，调整到线速度，当调整轮外径变化时仍可保持相同的线速度，研磨出产品。
伺服马达巧妙设计安装在调整轮箱上并用同步皮带直接传动，可以在研磨时与调整轮同时打倾斜角度，保证两皮带轮始终平行。克服了旧型无心磨床用链条多节传动产生的惯量损失和链条夹角带来的诸多不利影响。并且避免了经常更换链条和拉链弹簧。

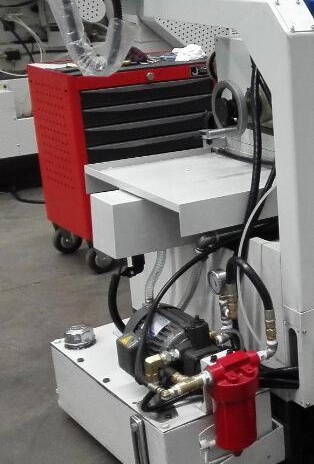

4、 主轴循环油系统
主轴自动润滑循环油(锭子油10#)与油压修整装置为同一油泵，外制油箱，清洗换油方便，主轴循环油经两个滤油装置过滤并装有压力控制器，确保主轴寿命。冷却采用双回路冷却系统，保障主轴油的恒温。
5、 静压导轨系统：采购高液压系统，使进刀系统处于悬浮状态，较小推力即可实现进刀，使导轨**磨损成为可能，保障了进刀。
6、 采用滚轮自动修砂系统，能轻松针对金刚石砂轮进行修砂，同时具备伺服自动调速功能。
二、参数
|
项目 |
单位 |
机型：FX-18CNC-4 |
|
标准工作台工作直径 |
mm |
Φ1～60 |
|
定制工作台工作直径 |
mm |
Φ40～120 |
|
研磨轮尺寸（外径X宽X内径） |
mm |
Φ455x205xΦ228.6 |
|
调整轮尺寸（外径X宽X内径） |
mm |
Φ255x205xΦ111.2㎜ |
|
研磨轮转速 |
R.P.M |
1520 |
|
调整轮转速 |
R.P.M |
0～250 |
|
砂轮驱动马达 |
KW |
11.5 |
|
调整轮驱动马达 |
KW |
3 |
|
进刀伺服电机功率 |
KW |
3 |
|
修砂伺服电机功率 |
KW |
1.5 |
|
油压泵驱动马达 |
KW |
0.75 |
|
冷却泵驱动马达 |
KW |
0.25 |
|
调整轮最小刻度 |
mm |
0.001 |
|
调整轮倾斜角度 |
DEG |
+6°～﹣5° |
|
调整轮回转角度 |
DEG |
±6° |
|
机械尺寸 |
mm |
2350x1960x1550㎜ |
|
装箱重量 |
KG |
3500 |
