矿用闸瓦磨损开关，由触针电极、中间继电器、整流桥、控制变压器、时间继电器、指示灯、蜂鸣器组成，其中，控制变压器输出电流经整流桥整流后输出为直流电，直流电负极接地，正极连接触针电极，触针电极与制动盘之间有间隙，报警继电器控制时间继电器与声光警报器电路的开合，指示灯与蜂鸣器并联在一起，具有可靠性。

闸瓦磨损开关是为检测和控制提升机盘形制动器的闸瓦间隙而设计的，是机械式开关量干接点输出形式，可以完成对闸瓦间隙的检测（使用常闭触点）和碟簧使用情况（使用常开触点）的监控。在应用到提升机盘形制动器上后，可直接接入“闸瓦磨损报警装置”上进行监控，在遇安全问题时能自动进行声光报jing；另外也可以接入电控系统，在遇安全问题时可对电控进行断电处理。这样的设置能够满足《煤矿安全规程》的有关闸瓦间隙量控制的条款要求。

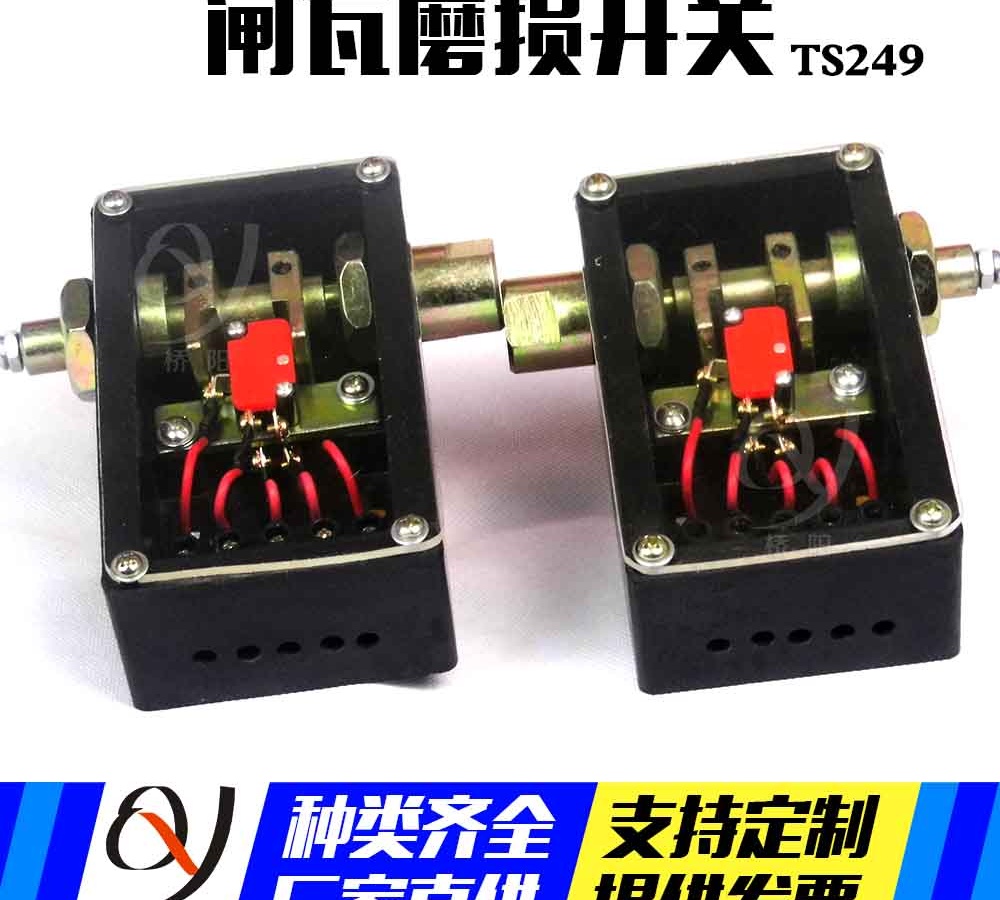

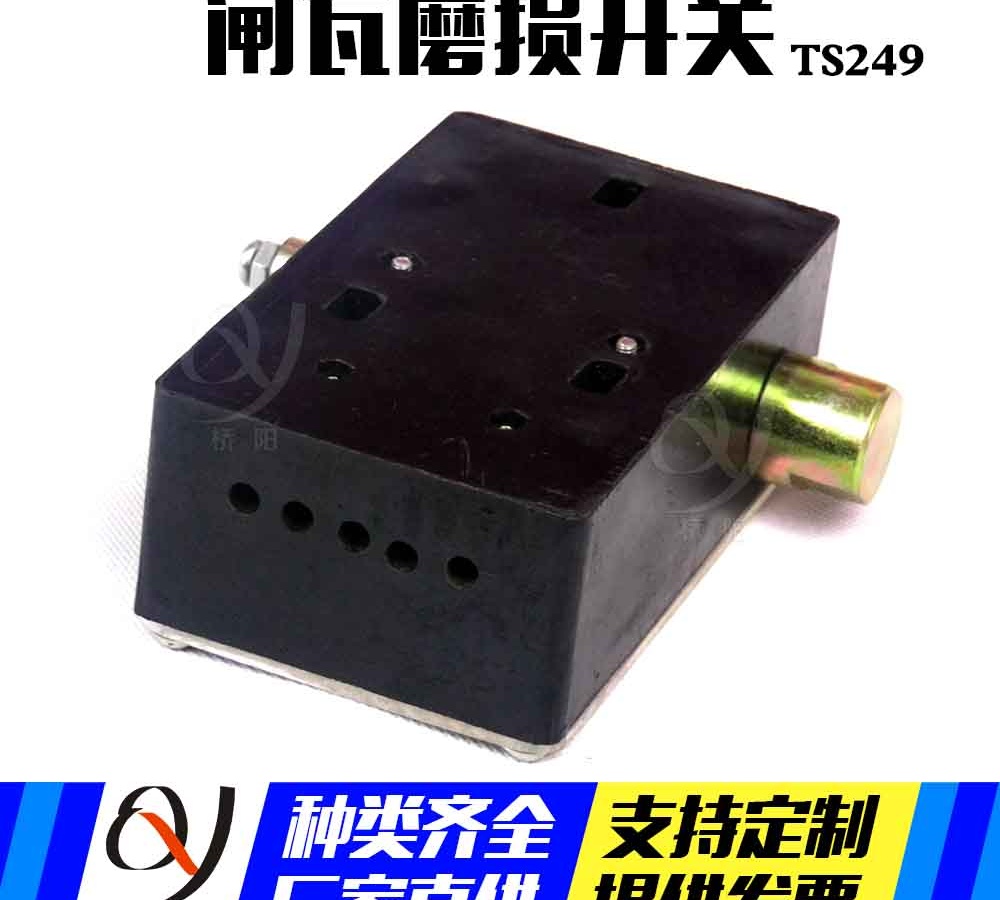

矿井提升机盘形制动器用闸瓦磨损开关，型号：TS249。外壳为树脂，一对常开，一对常闭触点，电压２２０Ｖ，５Ａ。

另外我公司还有

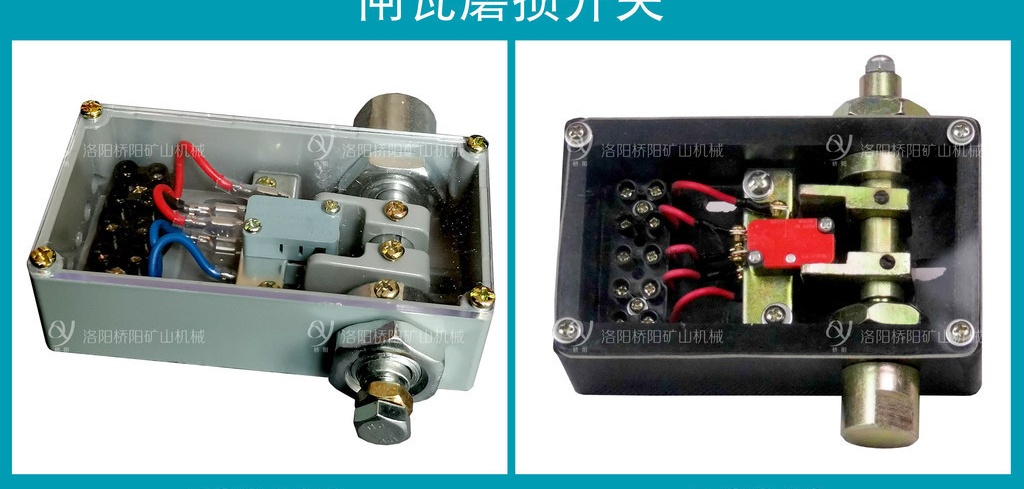

PS249B闸瓦磨损开关JH505闸瓦磨损开关，欢迎大家前来咨询采购！
